至为芯IP6535:一颗SOP8L封装的36W A口车充降压方案

09/21 10:42
262
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

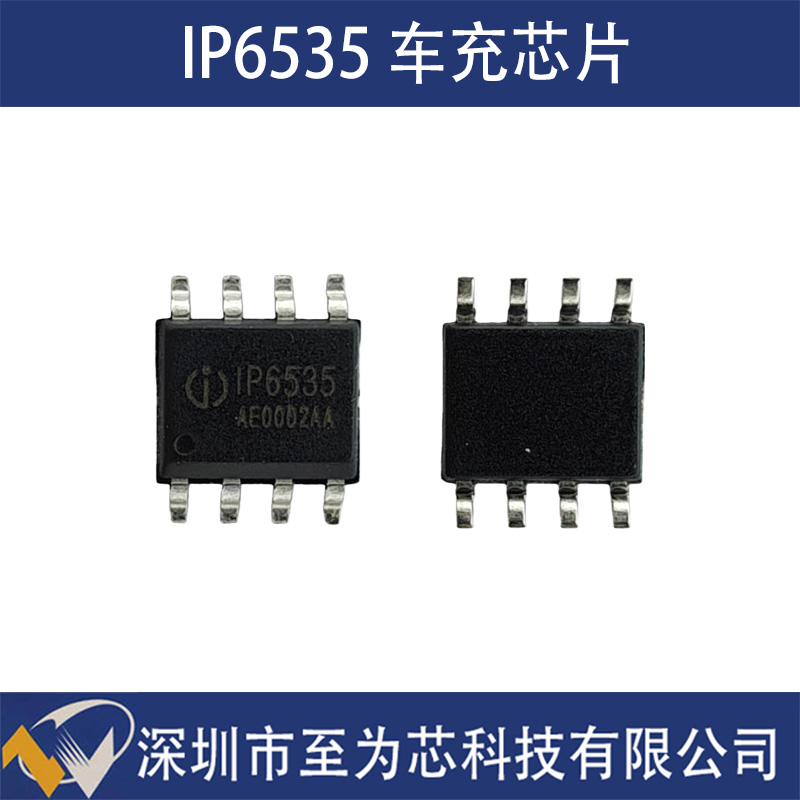

IP6535是英集芯开发的同步开关降压转换器,面向车载充电器、快充适配器、智能排插等A口快充场景。芯片采用SOP8L封装,最大输出36W,输入电压5.4V到32V,输出电压3V到12V,内部集成功率MOS,并支持BC1.2、Apple、QC2.0、QC3.0、三星AFC、华为FCP与高压SCP。它不集成Type-C PD协议,因此更适合以USBA口为主、需要华为高压直充能力的后装产品。与ESOP8上18W级别的IP6525T相比,IP6535把输出能力提到36W并保留高压SCP;与带PD的IP6520系列相比,它走纯A口私有协议路线;与QFN封装大核相比,SOP8L脚距更大,贴片与返修工艺要求更低。

参数方面,IP6535开关频率典型115kHz,内置上管40mΩ、下管25mΩ,24V输入、5V输出、3A负载时板端转换效率91.65%,软启动时间1.3ms。线补按80mV/A执行,3A输出时输出电压抬升约240mV,用于抵消A口充电线阻抗带来的末端压降。保护功能包括输入欠压5.4V待机、过压31.4V关断且31.2V恢复,输出欠压3.0V进入打嗝保护,短路在启动8ms后判低则2s重启,结温150℃关断、110℃恢复,ESD 4kV,热阻80℃/W,输入直流耐压40V。引脚定义为VOUT、DP、DM、VIN、LX、LX、PGND、PGND,两个LX脚并联功率电感,两个PGND脚接功率地;DM为低压信号脚,资料建议在DM与相邻VIN脚之间加白油,避免焊接桥连损坏协议识别通道。

该产品对应了几类A口车充里的实际问题。车端存在12V启停与24V商用车电压,32V工作窗加40V耐压加4kV ESD,可降低外置TVS与放电管的堆叠压力。华为手机快充依赖FCP与高压SCP,分立方案需要降压IC再加协议小板,而IP6535把识别与降压合并在单芯片内,SCP握手后可按高压直充曲线输出到接近36W档。A口线材普遍比C口线长,80mV/A线补比同系50mV/A型号更陡,有利于把插头端电压维持在协议门限之上。输出具有CV/CC特性,过流时先恒压,越过限流点后电压快速下跌至3V触发保护,避免小壳体里持续短路导致热失效。SOP8L相比QFN少了对钢网与返修台的依赖,后装厂普通产线即可处理。

应用上,IP6535适用于12V/24V点烟器取电的单A口车充,给华为、三星、QC3.0安卓设备提供18W到36W快充;智能排插AC-DC后级可用它做A口快充副口,不占用C口控制器资源;桌面36W A口适配器、12-24V导轨小电源、4串锂电取电的便携充电头也可直接套用参考设计。它不处理Type-C PD协商,也不做多口功率分配,定位是单A口、中等功率、华为系协议较全、封装易生产的车载与排插前端。BOM只有IC、两颗固态电容、22μH电感、4A保险丝,定型与备货都较轻。

在工程落地环节,IP6535的参考设计把外围压到最短:22μH电感建议6A级、DCR小于12mΩ,C1 100μF/35V靠近VIN,C2 100μF/25V靠近VOUT,LX双脚到电感两端覆铜加粗且走线最短,PGND与大铜皮连接。VOUT反馈走线应远离SW节点,中间用地线隔离;若考虑EMI,可在LX处预留RC吸收电路,使RC、LX与PGND形成的小环路面积最小。常见定型问题集中在线补斜率与实际线阻不匹配、SCP高压直充下线损触发3V欠压、LX铜皮过细引起温升、DM与VIN桥锡导致协议异常、小壳夏天下电等,结合数据手册对波形、对温升、对SW环路即可逐步收敛。单A口三十六瓦SOC在规格表上日趋接近,真正影响量产表现的是SCP高压直充稳定性、线补设计、LX散热与DM/DP走线质量。
