洗衣机里的电机，和储能PCS、风电变流器里的大电流相比，看起来并不算什么。
几安培的工作电流，十安培左右的峰值，对做工业电流检测的人来说似乎非常简单。
但如果把电流检测真正放进一块家电变频控制板里，问题反而没有那么简单。
因为洗衣机需要测的，并不只是“现在电机有多大电流”。
启动时的电流是多少，洗涤过程中负载怎么变化，脱水升速时电流怎么变化，衣物偏心以后产生的周期性负载变化有没有被控制器捕捉到——这些都需要电流测量链提供可靠的信号。
所以对于洗衣机这类小功率变频设备来说，一个很容易被忽略的问题是：
电流不大，不代表电流检测就可以随便做。
几安培的电流，为什么还要测得很认真
滚筒洗衣机进入脱水程序以后，通常不会直接把转速拉到最高。
电机先低速运行，控制器观察运行状态，然后逐渐升速。
原因很简单：如果衣物集中在滚筒的一侧，旋转系统就会形成不平衡负载。
随着转速提高，这个不平衡带来的机械激励会明显增强。
而电机控制器并不是只能通过机械传感器观察这种变化。

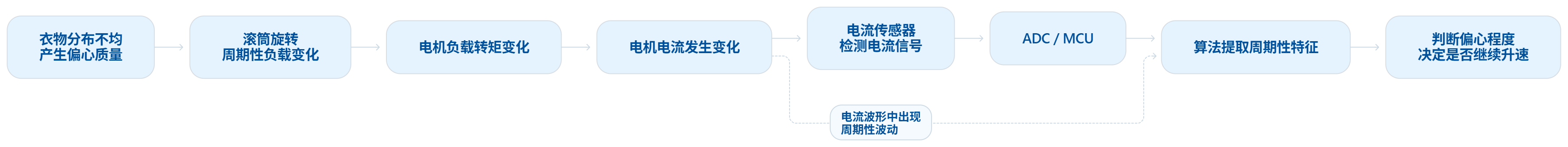

在变频驱动系统里，电机电流、转速和转矩本身就是控制系统的重要反馈信息。负载变化会影响电机需要输出的转矩，而转矩变化又会反映到电机电流上。
因此，在某些控制策略中，控制器可以利用电流或转矩相关信号提取负载变化特征，再结合转速等信息判断当前状态。
这里真正有意思的地方来了。
偏心造成的变化，并不是一股很大的电流突然冲上来。
更多时候，它是叠加在正常电机电流上的周期性变化。
也就是说，传感器需要测的不是“有没有电流”，而是：
在几安培的正常工作电流里面，能不能把那一点有意义的变化稳定地交给控制器。
这就让电流传感器的选型变得重要起来。
第一关：量程不是越大越好
做电流传感器选型，最容易想到的参数就是量程。
电机最大可能出现10A，那就选10A；最大20A，就选20A。
但实际设计不能这么简单。
传感器量程太小，启动和异常工况容易超量程；量程太大，又会造成正常工作电流只占输出范围很小一部分。
假设一台洗衣机电机正常运行在几安培范围。
如果使用±50A的电流传感器，那么正常电流只利用了整个测量范围的一小部分。
而如果实际峰值经过验证确实在10A附近，那么±10A规格的传感器就能让正常工作区间更加充分地利用传感器输出范围。
这并不是说“洗衣机一定应该用10A传感器”。
真正的原则是：
量程应该覆盖实际峰值，同时尽量避免为了一个很大的理论余量，把整个测量范围做得过大。
这也是为什么小功率变频设备的电流传感器，不能只看“最大能测多少安”。
第二关：小信号比大电流更容易被忽略
假设电机当前电流是3A。
如果负载发生变化，让电流出现一个周期性的波动。
控制器真正关心的，可能并不是3A这个绝对值，而是这个波动的幅度、周期以及它和电机转速之间的关系。
这时候传感器的输出增益就开始发挥作用。
芯森 AN5V 10 PB00 的额定电流为±10A，理论增益约为 400mV/A。
按照理论增益计算，电流变化1A，对应的输出变化约为0.4V。
这意味着，在控制器ADC输入范围允许的情况下，几安培范围内的电流变化可以得到比较明显的电压变化。
对于需要观察负载变化的电机控制系统来说，这比简单地追求一个很大的额定量程更有意义。
当然，真正的系统分辨率还取决于ADC位数、参考电压、模拟前端、PCB噪声以及软件滤波等因素。
所以不能简单说：
传感器增益越高，系统检测就一定越好。
更准确的说法是：
在量程匹配的前提下，更充分地利用传感器输出范围，有利于后端控制器利用电流变化信息。
第三关：零点误差会直接进入“小信号”问题
电流传感器还有一个容易被忽视的指标：零点。
理想情况下，没有电流时，传感器输出应该处于固定的零电流基准位置。
但实际器件总会存在一定零点误差，而且零点还会随温度发生变化。
AN5V 10 PB00 的零点输出电压典型值为2.5V，零点误差规格为±40mV；零点温度系数为±1mV/K。
为什么这对洗衣机这种应用值得关注？
因为洗衣机工作一段时间以后，功率器件、电机以及控制板附近的温度都会发生变化。
如果零点随着温度明显漂移，控制器看到的电流基线就会发生变化。
对于单纯的过流保护来说，软件可以设置一定裕量。
但如果还需要从电流信号里提取比较小的周期性负载变化，那么稳定的零点就更重要。
换句话说：
小信号测量，看的不只是满量程精度，还要看零点。
第四关：50kHz带宽不是为了“测洗衣机的50kHz电流”
这里特别容易产生一个误解。
AN5V 10 PB00 的输出带宽为 50kHz，响应时间约 5μs。
有人看到这个参数，可能会问：
洗衣机脱水才几百甚至上千转每分钟，为什么需要50kHz？
其实两件事不是一回事。
脱水时滚筒的机械转动频率很低，但电机本身是由变频器驱动的。
电流信号里除了机械负载变化之外，还存在电机控制产生的快速动态变化。
因此，电流传感器不能只按照“偏心检测频率”来选。
它还要给电流环控制、启动、加速以及负载突变留出足够的动态余量。
所以50kHz带宽真正的意义不是：
“洗衣机需要测到50kHz。”
而是：
在这个应用里，传感器本身不应该成为电流动态响应的明显瓶颈。
为什么这里更适合考虑10A级集成霍尔传感器
从洗衣机变频板的角度看，电流传感器还面临另外一个现实问题：
板子很小，成本也很敏感。
传统的采样电阻加运算放大器方案，可以完成电流检测，但采样电阻本身存在功耗，同时还需要处理强弱电隔离、放大器共模范围、PCB布局以及高压侧信号传输等问题。
集成式霍尔电流传感器则提供了另一条路线。

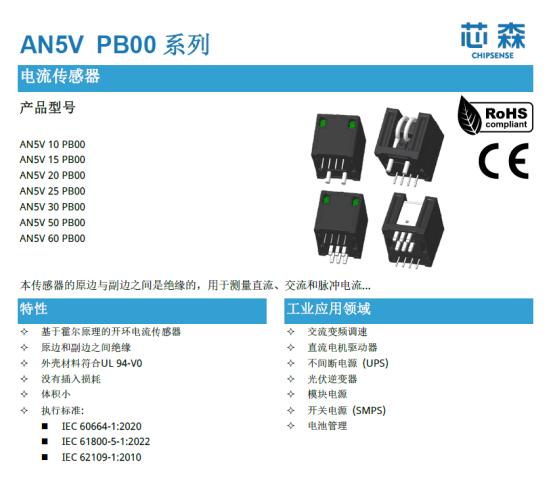

AN5V PB00采用开环霍尔原理，原边与副边隔离，并明确面向交流变频调速等应用。
对于洗衣机变频控制板来说，功率回路中的电流从原边通过，传感器将检测结果转换成副边可以使用的模拟电压信号。
控制器只需要处理这个低压侧信号，不需要直接把高压功率回路引到MCU附近。
而且AN5V本身采用PCB安装形式，器件集成度比较高，这种思路也更符合家电控制板对尺寸和外围器件数量的要求。
10A不是一个“越刚好越好”的数字
不过，做到这里还不能直接下结论：
“洗衣机就应该使用AN5V 10A。”
工程选型还是要回到电机和驱动器本身。
至少需要确认几个数据：
额定电流是多少？
正常最大控制电流是多少？
启动和加速时的峰值是多少？
异常情况下的保护阈值是多少？
电机控制器ADC允许的输入范围是多少？
如果实际峰值已经明显超过10A，那么继续使用10A量程就没有意义。
反过来，如果电机长期只工作在很小的电流区间，却为了“保险”选择几十安培甚至更大的量程，同样可能造成传感器输出范围利用率不足。
所以真正合理的选型方式应该是：
先确定电机实际电流曲线，再确定传感器量程，而不是反过来。
这也是为什么在家电电流检测中，产品型号不能脱离具体电机和驱动方案单独讨论。
洗衣机里的这颗传感器，到底在测什么
回到最开始那个问题。
洗衣机脱水前慢慢转几圈，看起来是在“把衣服甩匀”。
从控制系统角度看，它实际上是在逐步获取负载状态，并判断接下来是否适合继续升速。
而电流传感器所做的事情非常基础：
把电机电流真实地测出来。
控制器再利用这个信号去完成电流环控制、保护，以及在具体机型中可能采用的负载状态或偏心检测算法。
所以，传感器并不负责判断“衣服是不是偏了”。
它负责的是更底层的一件事情：
让控制器能够看见电机电流的变化。
而这恰恰是很多家电电流检测容易被忽视的地方。
电机只有几安培，并不意味着测量就简单。
量程过大，小信号利用率下降；零点漂移，会影响低电流区域的基线；响应太慢，又可能限制动态控制。
对于实际峰值在10A附近的变频电机，像 AN5V 10 PB00 这样的10A级集成霍尔电流传感器，提供了一种更贴近小功率变频设备实际需求的测量方案。
家电里的电流不一定很大，但电流里包含的信息，可能比想象中更多。
