ZigBee 无线数据采集方案：从终端组网到网关数据转发的工程实践

ZigBee 无线数据采集系统通常由多个采集终端、协调器和上位机组成。终端负责采集传感器数据并通过 ZigBee 网络上传，协调器完成网络管理与无线数据收发，网关则将无线数据转发至以太网或其他上位机接口。

实际项目中，完成无线收发只是第一步。终端能否稳定入网、不同规模网络的组建时间有多长、协调器重启后节点状态能否恢复，以及网关能否将无线数据可靠地转发到上位机，都会影响系统的集成与交付。

本文以无声讯通 WS8806xD ZigBee 模组和 WS8916H20-ZB ZigBee 网关为基础，结合 WS8806xD SDK 组网与通信测试数据，梳理从终端接入到网关转发的实现路径，并分析不同组网规模下需要关注的工程问题。

一、系统架构与数据传输路径

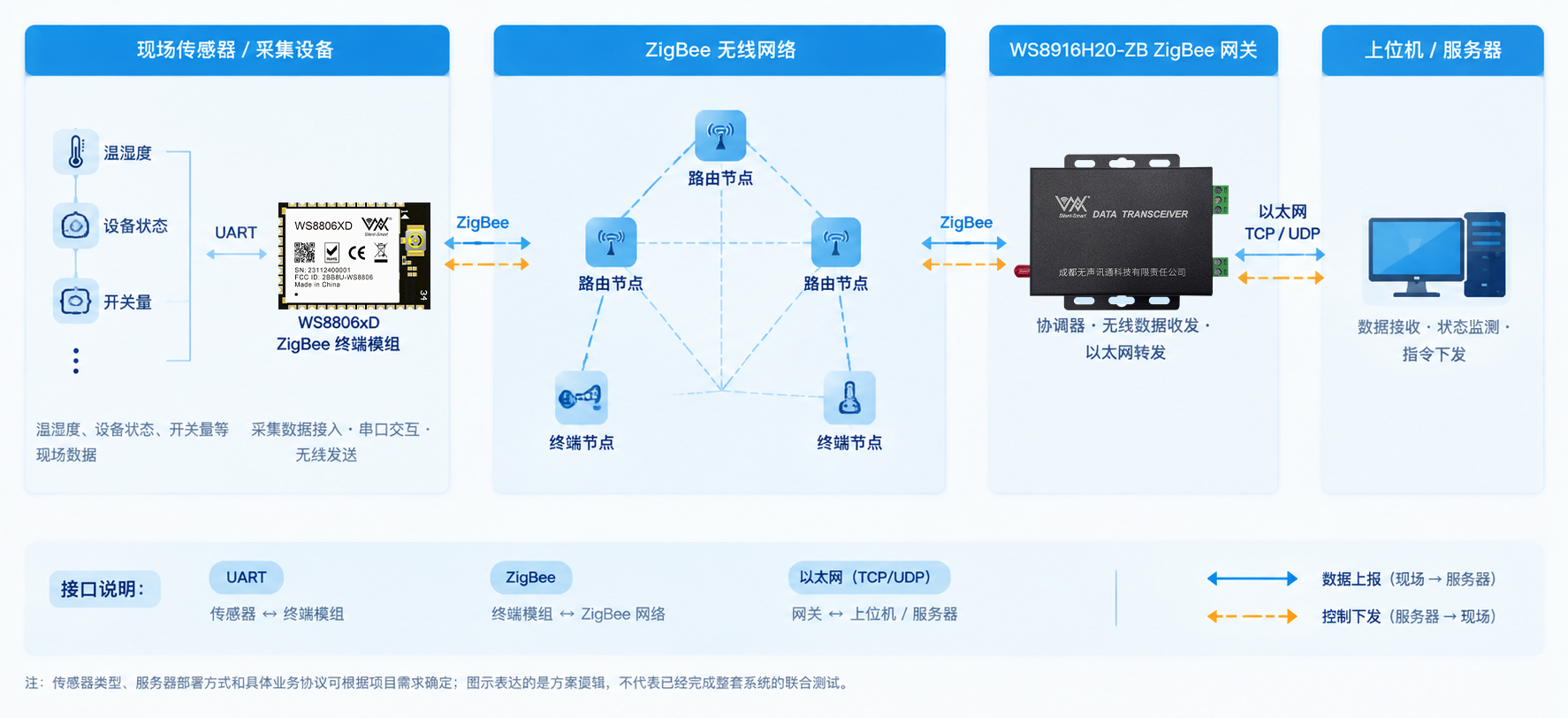

系统采用“采集终端—ZigBee 无线网络—协调器网关—上位机”的架构。采集终端通过传感器接口获取现场数据，经 UART 交由 WS8806xD 模组处理，再通过 ZigBee 网络发送至协调器。WS8916H20-ZB 作为协调器，负责接收网络内节点的数据，并通过以太网 TCP/UDP 连接将数据转发至上位机。

上位机下发控制指令时，数据沿相反方向传输：上位机通过网络连接向网关发送数据，网关再将数据转发至对应的 ZigBee 节点。具体寻址方式、数据帧格式和指令处理逻辑，需要由实际应用协议确定。

这一架构将现场采集、无线组网和上位机通信划分为相对独立的环节。终端侧主要处理传感器数据与串口交互；无线侧关注入网、节点关系和数据传输；网关侧负责无线网络与以太网之间的数据转发。出现异常时，可以沿着数据路径逐段定位，而不必将所有问题都归结为无线链路。

二、终端接入：WS8806xD 模组的硬件集成

WS8806xD 基于 Silicon Labs EFR32MG21 平台，支持 ZigBee 2.4GHz 无线通信，采用 UART 作为主机数据接口。模组尺寸为 19.3 × 13.6 × 2.3mm，供电范围为 1.71～3.8V，适用于工业传感器、楼宇自动化和智能设备等需要无线数据传输的终端。

1. 串口连接与数据交互

终端主控通过 UART_TXD、UART_RXD 与模组连接。集成时应先确认主控与模组的串口电平兼容、收发方向正确，以及双方串口参数一致，再进行数据收发验证。

传感器数据不宜直接等同于无线应用数据。项目应明确采集数据的字段、长度、设备标识、消息类型和异常处理方式，并根据业务需要设计应用层数据帧。这样可以避免上位机收到数据后，因字段边界不清或数据格式不统一而出现解析错误。

如果终端需要在休眠与唤醒之间切换，还应结合模组的状态引脚和唤醒控制方式设计主控流程。WS8806xD 提供 SLEEP_RQ、STATUS、ASSOCIATE 等相关引脚，可用于配合设备的睡眠唤醒及网络状态管理。具体控制时序应依据模组接口资料和实际固件实现。

2. 供电与射频布局

WS8806xD 在 20dBm 发射功率下的典型发射电流约为 170mA，接收电流约为 8.8mA。硬件设计不能仅根据平均功耗选择电源，还应考虑无线发射时的瞬态电流需求，避免电源压降影响设备运行。

模组支持 U.FL 天线接口和邮票孔天线形式，具体型号应与所选天线连接方式对应。射频布局需要结合天线净空、接地设计、外壳材料和设备安装环境综合考虑。金属结构、天线附近的器件及 PCB 布局均可能影响实际无线表现，因此产品定型前应在目标设备结构中进行验证。

三、组网规模验证：入网时间与轮询通信表现

节点数量增加后，网络初始化和逐节点通信所需的时间都会发生变化。为了解 WS8806xD 在不同网络规模下的表现，SDK 测试分别采用纯路由节点组网和路由节点与终端设备混合组网两种方式。

测试中的“入网时间”是指节点在无网络信息的条件下同时上电、建立网络所记录的时间；“轮询通信时间”则是协调器依次向节点发起通信，并按测试流程逐个完成节点数据交互所需的时间。两者衡量的是不同过程，不能直接作为单个数据包的传输时延。

1. 纯路由节点组网

测试网络由 1 个协调器和不同数量的路由节点组成。下表中的入网时间与轮询通信时间均为测试报告中的平均值，时间统一换算为秒，便于横向比较。

从这组数据可以看到，随着路由节点数量增加，网络建立耗时整体上升，协调器依次完成所有节点轮询的时间也随之增加。不过，入网时间并非严格按节点数量成比例增长，不同轮次之间也存在明显差异。因此，不能仅根据节点数量推算实际项目的启动时间。

协调器重启记录反映的是测试过程中观察到的现象，不足以单独判断重启原因，也不能据此推断重启必然由节点规模导致。工程验证时，应结合串口日志、供电状态和网络状态记录进一步定位。

2. 路由节点与终端设备混合组网

混合组网测试包含协调器、路由节点和终端设备。不同配置的节点总数及测试结果如下。

101 节点配置的原始入网记录存在一条无法明确对应测试轮次的数据，因此不计算该配置的平均入网时间。251 节点配置则需要区分上电方式：前三次为同时上电，第四次为分批上电，两类结果分别呈现，不合并计算平均值。

混合组网的测试结果同样显示，节点规模扩大后，完成全部节点轮询所需的时间总体增加。不同规模下的入网时间则会受到具体测试过程影响，不能只依据单次记录判断某种网络配置一定更快或更稳定。

需要注意，以上数据来自 WS8806xD SDK 测试，反映的是相应测试配置和流程下的结果。它们可以用于分析组网与轮询过程，但不能直接替代具体项目中的现场测试。实际系统还需要结合节点上报频率、数据长度、重传机制、业务响应要求和现场无线环境进行验证。

四、网关接入：WS8916H20-ZB 的网络转发

WS8916H20-ZB 是面向 ZigBee 网络与以太网互通的网关设备，可作为 ZigBee 协调器与 WS8806xD 节点组网，并通过 RJ45 以太网接口与上位机通信。设备支持 10/100M 自适应以太网、TCP/UDP 通信，以及 Client/Server 模式配置。

1. 建立以太网连接

部署时，应先完成网关供电、以太网连接和网络参数配置，再根据上位机的通信方式选择 TCP 或 UDP，以及对应的 Client/Server 角色。

使用 TCP 时，需要确保网关与上位机的 IP 地址、端口及连接角色匹配。TCP 连接建立后，网关可以按配置进行透明数据转发。若采用 UDP，则应重点检查目标地址、端口和应用侧的数据接收逻辑。

网关提供 AT 指令和 Web 配置方式，可用于设置网络参数及查询连接状态。例如，AT+TCP 可查询或配置 TCP 相关信息，AT+ROLE 用于配置通信协议与角色，AT+LOCALIP 和 AT+REMOTEIP 用于处理本地与远端 IP 参数，AT+ETHSTA 用于查询以太网连接状态。具体参数格式和使用方式应以对应版本的产品手册为准。

2. 建立 ZigBee 网络

WS8916H20-ZB 作为协调器建立 ZigBee 网络，终端节点按网络参数加入。调试过程中，应确认协调器和节点的网络配置一致，并通过节点关联状态或相应状态查询判断入网结果。

网关手册给出的单网节点规模上限为 500 个。该数值属于产品规格信息，不等于已经验证在 500 个节点同时高频上报时仍能满足特定吞吐量或实时性要求。项目如果接近这一规模，应进一步验证入网过程、数据上报并发度、轮询周期及异常恢复表现。

3. 验证双向数据转发

完成网络连接后，可使用上位机网络调试工具与终端串口调试工具进行双向验证：

确认网关与上位机之间的网络连接正常。

确认 WS8806xD 节点已经成功加入 ZigBee 网络。

从终端发送测试数据，检查上位机是否收到内容完整的数据。

从上位机发送测试数据，检查终端串口是否收到预期内容。

在连续收发过程中记录丢包、异常断连和恢复情况。

验证时应保留发送端原始数据、接收端数据及时间记录，区分无线传输问题、网关转发问题和应用层解析问题。仅凭网络连接成功，不能证明完整的数据链路已经满足项目要求。

五、通信效率：如何理解轮询时间与业务负载

组网测试中的轮询通信时间，是协调器按测试流程依次与多个节点交互所需的总时间，并不是某一个节点发送一条数据的固定时延。

例如，50 个路由节点的平均轮询时间约为 9.7 秒，而 200 个路由节点的平均轮询时间约为 49.7 秒。这些结果说明，在该测试流程下，完成全部节点轮询所需的时间随节点规模变化，但不能直接推导出每个节点在实际业务中的固定响应时间。

项目设计时，应先明确数据采集周期和响应要求。如果终端只需周期性上报温湿度、电量或设备状态，可以根据实际数据量和节点数量评估网络负载；如果业务要求在短时间内完成大量节点的数据读取，则需要重点验证轮询周期、消息长度、应答等待时间及重传带来的额外开销。

还应区分网络容量和业务容量。能够加入网络的节点数量，不代表这些节点可以不受限制地同时发送数据。对于高频采集或集中上报场景，应通过目标节点数量、实际报文长度和预期发送频率进行压力测试，再确定可用配置。

六、系统联调：按照数据路径逐段排查

出现数据异常时，建议从终端到上位机逐段检查，避免在多个环节同时修改参数，导致问题来源难以判断。

第一步：检查终端硬件与串口。 确认供电稳定、UART 接线正确、串口参数一致，并验证主控与模组之间能够正常收发数据。若终端本身无法输出预期数据，应先解决采集或串口问题。

第二步：检查节点入网状态。 确认协调器已经建立网络，节点使用正确的网络配置，并通过关联状态或状态查询确认节点是否在线。若节点无法入网，应优先排查网络参数、上电流程和无线环境。

第三步：检查节点间的数据交互。 使用固定长度、内容明确的测试数据验证发送与接收结果，并记录实际完成一轮通信的时间。若节点已入网但数据交互异常，应进一步检查寻址方式、报文格式及相关通信配置。

第四步：检查网关网络连接。 确认以太网链路、IP 地址、目标端口、TCP/UDP 类型和连接角色配置正确。对于 TCP 通信，还应区分连接建立失败与连接建立后没有有效数据这两种情况。

第五步：检查上位机解析与持续运行表现。 对比终端发送内容、网关转发内容和上位机接收内容，判断异常发生在哪一段。完成基本收发后，再开展持续运行、节点重启、协调器重启及网络恢复等测试。

这种逐段验证方法能够把问题定位到更具体的环节，也有利于形成可复现的测试记录，为后续批量部署和维护提供依据。

七、项目落地前的验证重点

ZigBee 数据采集系统的工程验证不应止于“节点能够入网、上位机能够收到数据”。正式部署前，建议围绕以下事项完成验证：

终端集成： 检查电源裕量、串口交互、天线布局和设备休眠唤醒流程。

组网能力： 按目标节点规模测试入网时间、节点关联状态和重启后的恢复情况。

业务通信： 依据实际报文长度、采集频率和响应要求测试数据收发及轮询周期。

网关转发： 验证 TCP/UDP 连接、双向数据传输和异常断连后的恢复流程。

长期运行： 在目标安装环境下开展持续运行测试，记录数据完整性、异常现象和恢复过程。

WS8806xD 与 WS8916H20-ZB 分别承担终端无线接入和协调器网关转发的角色。前者决定终端侧的硬件集成与无线接入方式，后者负责 ZigBee 网络与上位机通信之间的数据衔接。将模组测试、网关联调和整机业务验证分层开展，能够让系统设计更清晰，也便于后续排查和维护。
