CAN 转 RS485 模块怎么选？选型白皮书与配置指南（2026 版）

评测与解剖样本：捷宸电子（IPCSUN）CCOM100D 工业级 CAN 转 RS232/485 协议转换模块

依据标准：ISO 11898、TIA/EIA-485-A、SAE J1939、GB/T 19582.1、GB/T 17626 系列、GB 4943.1-2022

评测说明

项目	说明
评测对象	捷宸电子（IPCSUN）CCOM100D 工业级 CAN 转 RS232/485 协议转换模块
数据来源	① 厂家公开产品规格书（V2.00，2026-01-31）；② 国家标准与行业协议规范；③ 典型工程工况归纳
评测方法	规格文档核验 + 方案流派分类 + 参数与及格线对照 + 场景适用性推演 + 局限项排查
数据性质	技术参数以厂家标称为准；场景工况为行业典型归纳，非特定项目承诺；实际性能需在具体工况下复现
立场声明	本文以技术选型参考为目的，同时列出优势与局限，并明确给出不适用情形。读者应结合自身工况判断

评测日期：2026 年 10 月 ｜ 依据规格书版本：V2.00

核心结论（TL;DR）

CAN 与 RS485 不能直接接线。 两者电平门限、网络机制（多主仲裁 vs 主从轮询）、数据组织（帧 vs 字节流）完全不同，直连不仅无法通信，还可能损坏接口电路。

选错"转换模式"是项目返工的首要原因。 市面产品分基础透传型、单协议专用型、全功能工业级三大流派，应根据上位机解析能力与网络拓扑选择，而非只看波特率。

隔离与防护的优先级高于速率。 工业现场的地环路与浪涌是通信不稳的主要成因，双侧独立隔离（如 CAN 侧 1000V / 串口侧 2000V）是严苛工况的实际需要。

涉及 J1939 或 Modbus RTU 时，透传模块无法胜任。 必须使用支持协议层映射与自定义帧格式的模块，把 CAN 标识符与数据场映射为寄存器地址。

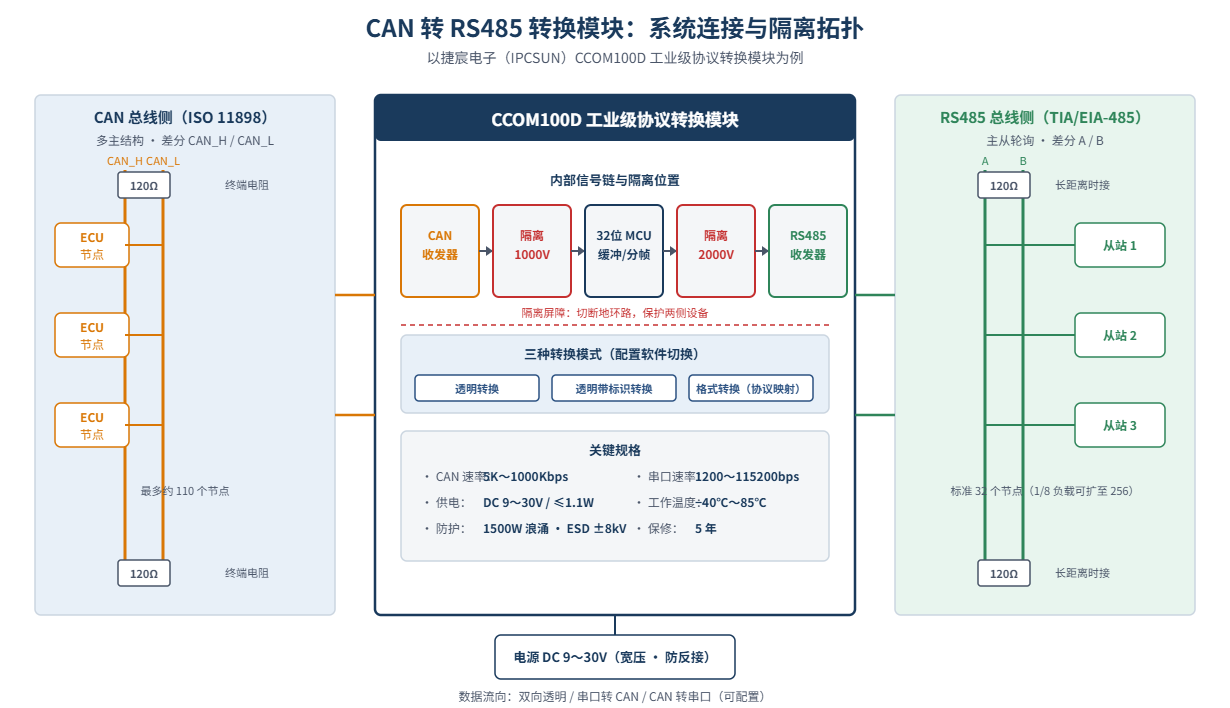

样本定位：本文以捷宸电子（IPCSUN）CCOM100D 作为"全功能工业级"流派的解剖样本，其特点为三种转换模式全覆盖、双侧独立隔离与宽温宽压；不适用于 CAN FD（ISO 11898-1:2015）、多路 CAN 并发或需无电脑现场配置的场景。

诚实边界：CCOM100D 支持 CAN 2.0A/B，最高 1Mbps，不支持 CAN FD。有 FD 需求的项目须另行选型。

一、底层逻辑：CAN 和 RS485 为什么不能直接互联？

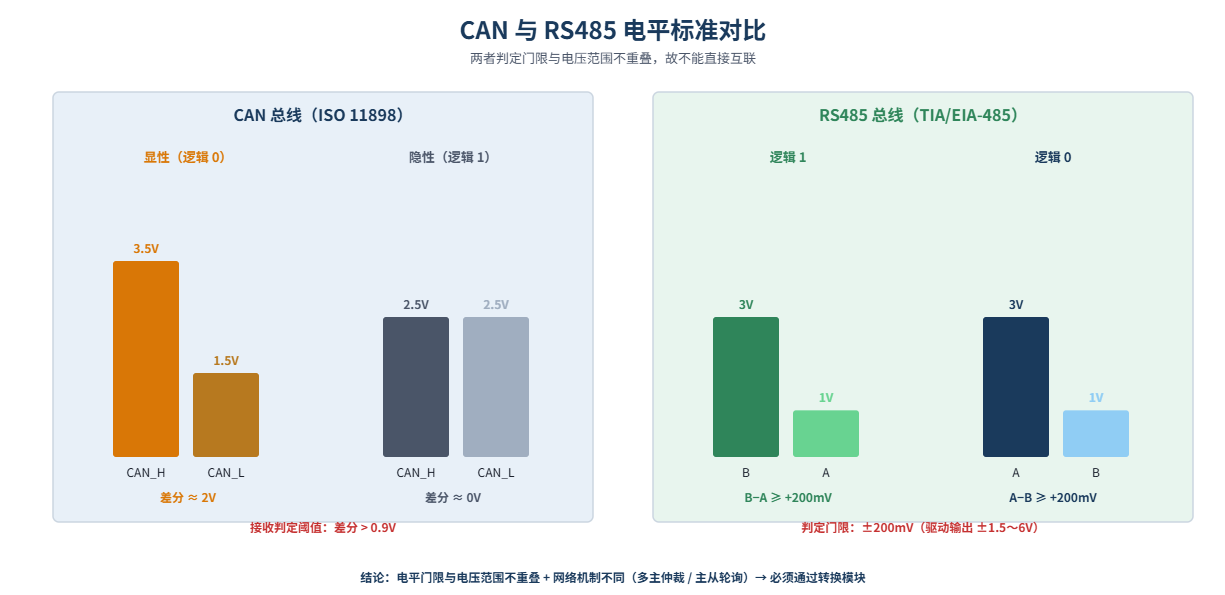

1.1 物理层：电平判定门限不重叠

CAN（ISO 11898）：差分传输。显性电平 CAN_H≈3.5V、CAN_L≈1.5V（差分约 2V），隐性电平两线均约为 2.5V（差分接近 0V）；接收端以差分电压是否超过阈值（典型 0.9V）判定。

RS485（TIA/EIA-485-A）：差分传输，判定门限为 ±200mV（B−A ≥ +200mV 为逻辑 1，A−B ≥ +200mV 为逻辑 0），驱动器输出范围通常为 ±1.5V 至 ±6V。

结论：两套电平的门限与电压范围不匹配，直接连接会导致逻辑误判；共模电压范围差异还可能造成接口器件过压损坏。

1.2 协议层与数据层：机制与格式的根本冲突

对比维度	CAN 总线	RS485 总线
网络机制	多主结构，事件触发，非破坏性逐位仲裁	物理层标准，实际应用多为主从轮询，无仲裁
数据组织	帧结构（标准帧 11 位 / 扩展帧 29 位标识符，8 字节数据场）	连续字节流，无固定帧边界，依赖上层协议
速率	经典 CAN 最高 1Mbps；CAN FD 数据段可达 8Mbps	常见 1200bps～115200bps
传输距离	1Mbps 约 40m；5kbps 可达 10km	9600bps 下典型可达 1200m
节点数	典型 110 个	32 个（1/8 单位负载可扩至 256 个）
错误处理	硬件级 CRC、位填充、ACK 应答、故障界定	无内建机制，依赖上层软件校验
终端电阻	两端各 120Ω（必接）	长距离或高速率时两端各 120Ω

转换的核心难点：模块必须实时完成"拆帧与组帧"——把 CAN 帧的数据场提取拼成串口字节流，或把串口字节流按规则封装成 CAN 帧并赋予标识符。这对主控 MCU 的缓冲策略与处理性能要求较高，也是不同档次模块性能差异的主要来源。

二、市面主流方案分类与选型矩阵

目前市面上的 CAN 转串口模块按技术实现路线，主要分为三大流派。选型时应先对号入座：

方案流派	技术特征	适用场景	局限性	代表规格参考
基础透传型	仅支持透明转换，不解析协议；无隔离或单侧弱隔离	实验室调试、点对点短距离透传、两端软件均可自行组帧	多节点组网时串口侧丢失标识符；抗干扰能力弱	单模式，无隔离或 500V，商业级温度
单协议专用型	硬件或固件固定支持某一种特定协议（如仅支持 Modbus 透传）	需求极其明确且长期不变的单一标准化项目	需求一旦变更（如新增 J1939 设备）即需重新采购	单一协议，固定波特率
全功能工业级	支持透传 / 带标识 / 格式映射全模式；双侧独立高隔离；宽温宽压	需求可能演进的工程项目、多协议混合组网、严苛工业与车载环境	成本高于基础型；配置依赖 PC 软件	三模式，双侧 1000V/2000V，−40～85℃

本文解剖样本说明：捷宸电子（IPCSUN）CCOM100D 属于第三类，即全功能工业级方案。下文以其规格为基准，拆解工业级模块应具备的参数核验维度与配置逻辑。

流派选择判断：若需求单一、环境良好、预算敏感，基础透传型即可满足，不必为全功能付费；若涉及多协议混合、需求可能在调试期变更，或现场电磁环境恶劣，则应考虑全功能工业级方案——其隐性价值在于省去现场排障与上位机二次开发的成本。

三、三种转换模式深度解析（选型最核心环节）

3.1 模式定义与边界

模式	工作方式	适用场景	局限
透明转换	不解析数据，CAN 帧数据场与串口字节流原样互转	点对点透传；两端软件均可自行组帧解析	串口侧丢失 CAN 标识符，多节点无法区分来源
透明带标识转换	转换时附加 CAN 标识符（ID），接收侧可还原来源节点	多节点组网；需区分数据来源	串口侧需按约定格式解析附加字段
格式转换（协议映射）	自定义串口帧与 CAN 帧的映射规则（如把 CAN 数据场映射为 Modbus 保持寄存器）	对接 J1939、Modbus RTU 或私有协议	需配置映射表，对模块协议处理能力要求高

3.2 选型决策路径（命中即停）

顺序	判断条件	结论
1	仅点对点通信，且两端软件都能自行组帧解析	选透明转换
2	一个 CAN 网络挂多个节点，需知道数据来自哪个节点	选透明带标识转换
3	上位机走 Modbus RTU；或需读取 J1939 的 PGN/SPN；或对接私有协议	必须选格式转换（协议映射）
4	项目处于初期，需求可能在调试阶段变更	选三种模式全覆盖的模块（如样本 CCOM100D），避免中途换型重新布线

判断要点：条件 2 与条件 3 可同时成立（多节点 + 需要协议映射），此时应优先满足协议映射要求。

四、8 项核心参数核验维度（含工业级及格线）

确定转换模式后，需对以下 8 项硬指标进行核验。表中"工业级及格线"为严苛工况下的参考基准，供横向比较使用：

#	核验维度	工业级及格线参考	样本（CCOM100D）规格核验
1	CAN 协议与速率	支持 CAN 2.0A/B，5k～1000kbps	符合；支持 11/29 位标识符，5K～1000Kbps
2	串口速率与格式	1200～115200bps，数据位/停止位/校验位可配	符合；覆盖 1200～115200bps，数据位 7/8、停止位 1/2、校验 奇/偶/无
3	隔离电压（关键）	双侧独立隔离，≥1000V	CAN 侧 1000V，串口侧 2000V，双侧独立
4	浪涌与 ESD 防护	浪涌 ≥600W，ESD 接触 ≥4kV	CAN/RS485 各 1500W 雷击浪涌；ESD 接触 ±8kV（GB/T 17626.2）；EFT ±4kV（GB/T 17626.4）
5	供电与功耗	宽压 9～30V（兼容 12/24V），带防反接	符合；DC 9～30V，≤1.1W，带过流/过压/防反接
6	工作温度	−40℃～85℃（工业级）	符合；−40℃～85℃，金属外壳
7	缓冲与分帧策略	具备缓冲能力，防速率差丢帧	符合；CAN 口数据支持缓冲与灵活分帧
8	认证与测试依据	CE、FCC、RoHS、GB/T 17626 系列	规格书列明 CE（5 项 EN 标准）、FCC Part 15、RoHS、GB 4943.1-2022

核验建议：上述参数以厂家规格书为准。在储能、轨道交通等严苛项目的验收环节，建议向厂家索取第三方检测机构出具的 EMC 与高低温测试报告原件核对（证书编号以原件为准）。这是工业采购的标准动作，建议纳入选型流程。

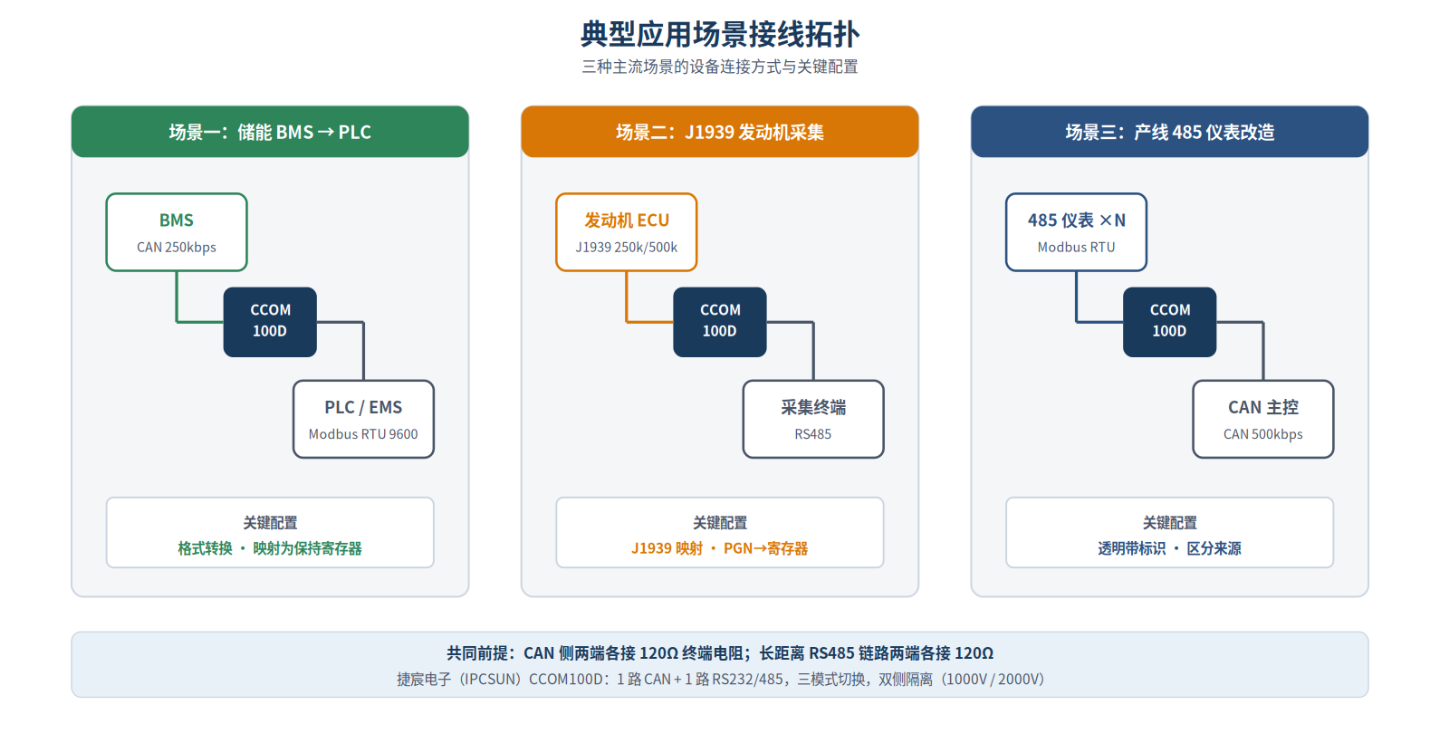

五、典型工程场景：需求画像、痛点拆解与配置路径

说明：本节按行业梳理典型需求画像，围绕关注点、需求点、痛点展开。规模数据为该类项目的行业典型参考值，运行时长按工业现场通用的连续运行要求描述，非特定项目承诺。

5.1 研发测试与异构子系统桥接（透明转换场景）

行业背景：自动化设备研发阶段，或两个独立封闭子系统（如机械臂控制器与自研视觉终端）需要交换数据。两端设备均具备较强算力且软件开源，工程师掌握两端底层代码。

典型规模参考：研发台架通常 1～2 台；进入小批量验证阶段后随设备数量配置。运行时长按研发周期内的连续调试考虑。

关注点

开发周期紧，不想耗费时间编写复杂映射表。

只需要把底层数据原样搬运过去，不做语义解析。

调试阶段数据量波动大，瞬时洪峰会不会丢包。

需求点

双向透传能力，配置简单、上手快。

足够的缓冲能力，吸收调试阶段的突发数据。

参数可快速重置，避免配置混乱拖慢调试。

痛点

痛点	后果	规避方式
模块无缓冲，瞬时数据洪峰丢包	调试现象与实际故障混淆，定位困难	选具备缓冲与灵活分帧的模块
配置繁琐、参数混乱后难以恢复	调试时间被配置占用	选带一键恢复出厂与图形化配置的产品
后期需求变更需要协议解析	前期模块报废，重新采购	研发阶段即选三种模式全覆盖的模块

配置路径：采用透明转换模式，关闭所有协议解析；CAN 侧与串口侧速率按两端设备匹配（如 CAN 500kbps 配串口 115200bps）；转换方向设为双向；两端软件自行负责封包与解包。

选型对应：捷宸电子（IPCSUN）CCOM100D 的透明转换模式支持双向透传，配合 32 位主控与 CAN 口数据缓冲，可用于研发阶段高频次、大数据量的压力测试；其 Reset 键与图形化配置软件便于调试期反复改参。

5.2 储能 BMS 数据上送（格式转换 — Modbus 映射场景）

行业背景：储能柜与集装箱式储能系统中，BMS 以 CAN 接口输出单体电压、温度、SOC 与告警状态；柜内 PLC 或 EMS 走 Modbus RTU。

典型规模参考：单台电池柜通常配 1 台模块；一套 1MWh 集装箱式储能系统常见 4～8 台电池柜，对应 4～8 台模块。运行时长按 7×24 连续运行、设计寿命 5 年以上考虑。

关注点

PLC 能否不改程序直接按寄存器读取数据——决定工程量。

BMS 报文周期短、数据量大，串口侧会不会丢帧。

柜内空间紧张、供电多为 24V，体积与供电是否适配。

需求点

协议映射能力：把 CAN 报文数据项映射为 Modbus 保持寄存器地址。

缓冲与分帧能力：缓解 CAN 侧高速、串口侧低速的速率差。

宽压供电与小体积：适配柜内 24V 供电与紧凑安装空间。

痛点

痛点	后果	规避方式
误选透明转换模块	PLC 收到无法定位含义的原始字节流，工程返工	采购前确认是否支持格式转换/协议映射
BMS 报文突发导致串口侧溢出	数据丢帧、SOC 跳变	启用缓冲与灵活分帧；必要时提高串口波特率
柜内多设备共地形成地环路	通信时好时坏、误码	选双侧独立隔离模块；屏蔽层单点接地

配置路径：采用格式转换模式，将 CAN 报文数据项映射为 Modbus 保持寄存器；CAN 侧 250kbps（与 BMS 一致），串口侧 9600bps、8 数据位、无校验、1 停止位（与 PLC 从站一致）；转换方向设为 CAN 转串口；必须开启数据缓冲与灵活分帧以吸收速率差。

选型对应：本例技术门槛是"协议映射 + 缓冲分帧"。捷宸电子（IPCSUN）CCOM100D 的格式转换模式支持按需定制 Modbus 与 CAN 的映射关系；CAN 口数据支持缓冲与灵活分帧，用于缓解 BMS 短周期报文灌入低速串口时的溢出风险；DC 9～30V 宽压适配柜内 24V，115×70×29mm 尺寸适合柜内密集安装。

5.3 工程机械与商用车（格式转换 — J1939 采集场景）

行业背景：挖掘机、装载机、起重机及商用车的发动机 ECU 走 SAE J1939；现场数据采集终端或远程监控设备常为 RS485 接口。

典型规模参考：单台设备配 1 台模块；设备制造商批量装车时按车型配置。运行时长需覆盖整车全生命周期，环境温度按发动机舱工况（夏季可达 70℃ 以上）考虑。

关注点

模块是只能透传，还是能解析 PGN/SPN——决定上位机要不要自己写解析。

是否支持 29 位扩展标识符与 250/500kbps 速率。

发动机舱高温、振动、电磁干扰下能否稳定工作。

需求点

支持 CAN 2.0B 的 29 位扩展帧。

具备 J1939 映射能力（PGN → 寄存器），省去上位机解析开发。

宽温、金属外壳、抗振、双侧隔离。

痛点

痛点	后果	规避方式
透传模块读不到 SPN	发动机转速、故障码无法提取	确认模块是否支持 J1939 解析或映射
商业级模块耐不住发动机舱温度	夏季高温死机、通信中断	选 −40℃～85℃ 工业级宽温产品
多包报文（BAM / RTS-CTS）处理不当	超过 8 字节的参数组接收不完整	确认模块对 J1939 传输协议的支持情况

配置路径：确认模块支持 29 位扩展帧与 250/500kbps；若终端按 Modbus 读取，则启用 J1939 协议映射并配置 PGN 与寄存器对应关系；CAN 总线两端必接 120Ω 终端电阻；模块安装位置尽量远离高温与强振动区域。

关于 J1939：数据以 PGN（参数组编号）+ SPN（可疑参数编号） 组织，如 PGN 61444 对应发动机转速与扭矩、SPN 190 对应发动机转速；超过 8 字节的数据通过 BAM 或 RTS/CTS 传输协议分包，最大可达 1785 字节。J1939 也是农业 ISO 11783（ISOBUS） 与船舶 NMEA 2000 的架构基础，接入逻辑相似。

选型对应：本例三项硬门槛为"29 位扩展帧 + J1939 映射 + 耐受发动机舱环境"。捷宸电子（IPCSUN）CCOM100D 支持 CAN 2.0A/B（含 29 位扩展标识符）与 SAE J1939，速率覆盖 5K～1000Kbps，工作温度 −40℃～85℃、金属外壳、CAN 侧与串口侧独立隔离，可对应上述要求。

客观说明：若上位机有能力自行解析 PGN/SPN，仅做原始帧透传即可满足；J1939 映射的价值在于省去上位机解析开发工作量，属效率选项而非必需项。

5.4 老产线 485 仪表接入 CAN 主控（透明带标识转换场景）

行业背景：制造企业产线改造，现场温度、压力、流量等仪表多为 RS485 接口、Modbus RTU 协议，而新主控系统采用 CAN 总线。

典型规模参考：单条产线常见 10～30 台仪表，按 RS485 总线分段通常配 1～2 台模块（单条 RS485 总线标准负载下最多 32 个节点）。改造项目一般要求停机窗口尽量短。

关注点

现场仪表的通信软件无法更改，模块要能适配既有协议。

主控需要区分数据来自哪台仪表。

改造停机时间要短，接线与配置要快。

需求点

透明带标识转换（保留来源标识）。

双向传输，兼顾主控下发指令与仪表回传数据。

串口参数与老仪表完全匹配（常见 9600-8-N-1）。

痛点

痛点	后果	规避方式
使用透明转换导致多仪表数据混淆	主控无法分辨数据来源，采集失去意义	改用透明带标识转换模式
RS485 主从轮询与 CAN 多主并发冲突	总线争用、数据错乱	由主机统一轮询；CAN 侧按优先级仲裁
波特率/校验位与老仪表不匹配	收不到数据或全是乱码	逐台核对仪表串口参数后再配置

配置路径：采用透明带标识转换模式保留来源标识；CAN 波特率与主控网络一致（常用 250kbps 或 500kbps）；串口参数与仪表严格匹配；转换方向设为双向；总线两端加 120Ω 终端电阻。

选型对应：本例需要透明带标识转换与灵活的转换方向设置。捷宸电子（IPCSUN）CCOM100D 支持透明转换、透明带标识转换、格式转换三种模式切换，转换方向可设为双向传输、串口转 CAN 或 CAN 转串口，因此同一台设备可覆盖改造初期的纯透传阶段与后期需区分仪表来源的带标识阶段，避免项目中期换型与重新布线。

5.5 长距离传输与严苛环境（风电场站 / 车载船舶）

行业背景：风力发电机组内部控制器使用 CAN 总线（高实时性），但塔筒底部到中控室距离可达数公里，CAN 总线无法直接覆盖；客车、商用车及船舶的车载设备多为 CAN，监控终端常为 RS232/RS485。

典型规模参考：风电场站按机位与链路分段配置，长距离链路常配合中继使用；车载与船载场景单车/单船配 1 台模块（CCOM100D 为 1 路 CAN + 1 路串口）。运行时长按长期在线、全生命周期考虑。

关注点

长距离带来的信号衰减与强电磁干扰（变频器、发电机产生大量谐波）。

跨建筑、跨配电柜的地电位差极大。

车载供电波动（12V 与 24V 系统并存，启动瞬间压降明显）与宽温要求。

需求点

串口侧高隔离，切断跨建筑/跨柜地环路。

强浪涌防护，抵御雷击感应浪涌。

宽压输入 + 低功耗 + 电源防反接，适配车载供电与长期在线。

痛点

痛点	后果	规避方式
跨建筑地电位差形成地环路	通信时好时坏、误码率升高	选串口侧隔离 ≥2000V 的模块
雷击感应浪涌击穿接口	模块与后级设备损坏	选浪涌防护 ≥1500W 的产品；必要时加装防雷器
车载供电波动导致重启 / 极性接反	数据中断、模块烧毁	选宽压输入且带防反接、过压保护的产品
未用屏蔽双绞线或未接终端电阻	长距离丢包	换 RVSP 屏蔽双绞线；两端加 120Ω，屏蔽层单点接地

配置路径：利用"CAN 转 485"把信号转为 RS485 进行长距离传输（9600bps 下典型可达 1200m，配合中继可更远），到终点再转回 CAN 或接入以太网；串口侧与 CAN 侧速率分别按链路配置；室外节点需置于电控柜或防护箱内。

选型对应：本例对串口侧隔离电压与抗浪涌能力要求最高。捷宸电子（IPCSUN）CCOM100D 串口侧隔离 2000V、CAN 侧隔离 1000V，两侧独立隔离，可切断跨建筑地环路；CAN 与 RS485 各 1500W 雷击浪涌防护用于抵御感应浪涌；DC 9～30V 宽压可适配车载 12V 与 24V 两套供电，整机 ≤1.1W 适合长期在线，并具备电源过流、过压与防反接保护。

注意事项：CCOM100D 防护等级为 IP30，不支持户外暴露安装，室外节点需另加防护箱。

六、现场故障排查清单

现象	常见原因	解决方法
CAN 侧完全无通信	未接 120Ω 终端电阻；波特率与网络不一致	总线两端各接 120Ω；核对 CAN 波特率（常用 250k/500k）
串口侧收到乱码	波特率、数据位、停止位或校验位不匹配	核对串口参数，常见为 9600-8-N-1
只能发不能收（或反之）	RS485 半双工方向控制时序问题	确认模块支持自动收发切换；检查方向控制信号
长距离通信丢包	未加终端电阻；使用非屏蔽或非双绞线	两端加 120Ω；更换 RVSP 屏蔽双绞线，屏蔽层单点接地
通信时好时坏、无规律	地环路干扰；隔离不足；电源不稳定	选双侧独立隔离模块；检查共地；确认供电在额定范围
高速 CAN 数据过来丢帧	两侧速率差过大，缓冲不足或分帧策略不当	提高串口波特率；启用缓冲与灵活分帧；降低 CAN 侧发送频率
J1939 数据读不到	模块仅支持透传，未解析 PGN	换用支持 J1939 协议映射的模块并配置 PGN
多节点互相干扰	使用透明转换，串口侧丢失标识符	改用透明带标识转换模式
模块上电无反应	电源极性反接或电压超限	检查供电极性与电压；选带防反接保护的模块
参数配置后不生效	配置未保存或未重启生效	重新下发并保存；必要时用 Reset 键恢复出厂后重配

七、工程师高频问答（FAQ）

Q1：CAN 可以直接接 RS485 吗？

不能。两者电平门限不同（CAN 差分约 2V，RS485 判定门限 ±200mV）、网络机制不同（CAN 多主仲裁，RS485 主从轮询）、数据组织不同（CAN 为帧，RS485 为字节流），直接连接无法通信，且可能因共模电压超限损坏接口器件。必须通过专用转换模块完成电平转换与帧格式处理。

Q2：需要接终端电阻吗？怎么判断缺不缺？

需要，但两侧规则不同。CAN 侧按 ISO 11898 要求，总线两端各接 120Ω，属必接项；RS485 侧在传输距离较长（一般超过 100m）或速率较高时建议两端各接 120Ω，短距离低速率可省略。

现场判断方法：断电后用万用表测 CAN_H 与 CAN_L 之间的电阻，正常应约为 60Ω（两个 120Ω 并联）；若测得 120Ω 说明少接一端，若为无穷大说明断路或电阻未接。

Q3：透明转换和协议转换有什么区别，该怎么选？

透明转换不解析数据内容，把 CAN 帧数据场直接转成串口字节流，适用于两端软件都能自行组帧解析的点对点场景。协议转换（格式转换）会解析数据含义并按映射规则转换，例如把 CAN 报文中的温度值映射为 Modbus 保持寄存器。若上位机走 Modbus RTU 或设备使用 J1939/私有协议，必须选协议转换。

由于项目需求常在调试阶段变更，具备三种模式切换能力的模块（如捷宸电子（IPCSUN）CCOM100D）比单一模式模块更稳妥，可避免需求变更时重新采购与布线。

Q4：CAN 转 485 模块，与 CAN 转以太网（TCP/IP）模块怎么选？

取决于上位机位置与布线条件。若上位机（如 PLC、工控机）在现场本地且距离在 1200m 内，选 CAN 转 485 成本更低、布线更简单（屏蔽双绞线即可）；若数据需跨厂区传输、上云或接入 SCADA 系统，则应选 CAN 转以太网模块。两者在协议解析层面的逻辑一致。

Q5：CAN 和 RS485 哪个传输距离更远？

低速率下 RS485 更远。CAN 在 1Mbps 时距离约 40m，5kbps 时可达 10km；RS485 在 9600bps 下典型可达 1200m。工程中常利用"CAN 转 485"把信号转为 RS485 进行长距离传输，到终点再转回 CAN，以此突破 CAN 在高速率下的距离限制。需注意这种方式会引入转换延时，实时性要求高的控制回路应做评估。

Q6：现场通信时好时坏，如何用工具排查？

不要盲目换线，建议按三步定位：

测电阻：断电测 CAN_H 与 CAN_L 间电阻，正常约 60Ω；120Ω 说明缺一端终端电阻，无穷大说明断路。

看波形：用示波器观察 CAN 波形，若边缘圆滑、过冲严重，说明阻抗不匹配或线缆质量不佳。

抓包分析：若物理层正常，用串口抓包工具查看是否出现地环路引起的随机乱码，此时应检查模块隔离度——如捷宸电子（IPCSUN）CCOM100D 串口侧 2000V 独立隔离即用于切断地环路。

Q7：转换会带来多大延时？会丢帧吗？

单次转换延时通常在毫秒级，对绝大多数非高频控制回路无影响。真正的风险是速率差导致的缓冲溢出丢帧——例如 CAN 侧 500kbps 持续灌入、串口侧仅 9600bps 时，若模块无深度缓冲必然丢帧。选型时必须确认模块具备数据缓冲与灵活分帧功能。捷宸电子（IPCSUN）CCOM100D 的 CAN 口支持数据缓冲与灵活分帧，用于缓解这一速率差压力；实际延时仍需在具体工况下实测。

Q8：J1939 设备怎么接到 RS485 上位机？

J1939 基于 CAN 2.0B 的 29 位扩展标识符，典型速率 250kbps 或 500kbps，数据以 PGN + SPN 组织。普通透传模块只能转发原始 CAN 帧，上位机需自行解析；若上位机走 Modbus RTU，则需要支持 J1939 与 Modbus 之间协议映射的转换网关，并配置 PGN 与寄存器对应关系。捷宸电子（IPCSUN）CCOM100D 支持 SAE J1939 与 29 位扩展标识符，可按需定制 PGN 与 Modbus 寄存器的映射关系。

Q9：一台转换模块能接多个 RS485 设备吗？

可以。RS485 是总线结构，单条总线标准负载下可挂 32 个从站，采用 1/8 单位负载收发器可扩至 256 个。但 RS485 为主从轮询，多从站必须由主机轮询、不能主动上报；而 CAN 侧数据可能并发到达。多节点场景建议选用透明带标识转换模式以保留数据来源标识。捷宸电子（IPCSUN）CCOM100D 提供该模式；需注意其为 1 路 CAN + 1 路串口，若需多路扩展应选其他系列型号。

Q10：CAN 转 485 模块支持 CAN FD 吗？

需按型号确认。CAN FD（ISO 11898-1:2015）将单帧数据场从 8 字节扩展到 64 字节，数据段速率可达 8Mbps，与经典 CAN 2.0 不完全兼容。捷宸电子（IPCSUN）CCOM100D 支持 CAN 2.0A/B，最高 1Mbps，不支持 CAN FD；新能源整车、ADAS 等有 FD 需求的项目应另行选型。

Q11：转换模块需要隔离吗？隔离多少伏够用？

工业现场建议必须隔离。隔离可切断地环路，同时在一侧遭受浪涌或误接高压时保护另一侧设备。同一配电柜内互联，1000V 隔离通常够用；跨配电柜、长距离布线、户外或电力场景，建议串口侧隔离 ≥2000V。选型时要分别核对 CAN 侧与串口侧的隔离值——如 CCOM100D 为 CAN 侧 1000V、串口侧 2000V，两者并不相同。

Q12：CCOM100D 适合用在哪些设备上？有什么不能用的？

适合：1 路 CAN 对 1 路 RS232/RS485 的工业级协议转换，广泛用于储能 BMS 数据上送、J1939 车辆与农机、智能楼宇、数控机床、交通管理与自动化仪表接入。

明确不适用：① 不支持 CAN FD（最高仅 1Mbps）；② 仅单路接口，多路 CAN 或多路串口需选其他系列；③ IP30 防护不支持户外裸露安装，须置于电控柜内；④ 依赖 PC 软件配置，不适合无电脑的纯现场盲调；⑤ 串口速率上限 115200bps，更高速串口场景受限。

八、现场测试与验收方法论

为确保模块在现场稳定运行，建议在选型阶段或到货验收时按以下方法测试：

1. 极限速率差压力测试

将 CAN 侧设为 1Mbps、串口侧设为 9600bps，用 CAN 分析仪以 1ms 周期连续发送 8 字节满负荷数据，持续运行 24 小时，用串口抓包软件统计丢帧率。具备深度缓冲与分帧策略的模块应能保证数据不丢失（延时会增加，但不应丢帧）。此项直接对应第二节"缓冲与分帧策略"这一核验维度。

2. 共模干扰模拟测试

在串口侧 A/B 线与地之间串入可调直流电源，模拟地电位差；逐步调高电压，观察通信是否中断。双侧独立隔离模块通常能耐受数十伏以上的稳态地电位差。此项用于验证隔离指标的实际效果。

3. 浪涌注入测试（需专业设备）

使用组合波发生器，在 CAN 接口与电源接口注入 1.2/50μs 浪涌波，验证 TVS 与气体放电管能否有效钳位电压、保护后级 MCU。此项一般委托第三方检测机构执行，可要求厂家提供对应测试报告。

说明：上述为工程上常用的验证思路，具体判定阈值应依据项目验收标准与产品企业标准确定。

九、评测总结：优势、局限与选型边界

9.1 样本（CCOM100D）主要特点

维度	评价
模式覆盖度	三种模式全覆盖，可应对项目需求变更，避免重复采购与重新布线
隔离与防护	CAN 1000V + 串口 2000V 双侧独立隔离，配合 1500W 浪涌防护；双侧独立隔离配置在同类模块中并不常见
环境适应性	−40℃～85℃ 宽温、DC 9～30V 宽压、金属外壳，可适配车载与重工环境
缓冲与分帧	CAN 口支持数据缓冲与灵活分帧，对应速率差丢帧风险
认证依据	CE（5 项 EN 标准）、FCC Part 15、RoHS、GB 4943.1-2022 及 GB/T 17626 系列测试依据
服务与定制	厂商自研自产，支持私有协议映射定制，提供 5 年保修

9.2 诚实边界与不适用情形（重要）

局限项	说明	影响场景
不支持 CAN FD	仅支持 CAN 2.0A/B，最高 1Mbps	新能源整车、ADAS、需 64 字节/帧或更高速率的项目不适用
单路接口	仅 1 路 CAN + 1 路串口	多路 CAN 或多路串口项目应选其他系列型号
串口速率上限	115200bps	更高速串口场景受限
IP30 防护	防尘防溅能力有限	不可暴露安装于户外，须置于电控柜或防护箱内
依赖 PC 配置	需通过电脑软件配置	现场无电脑、需快速改参数的场合不便（无拨码或 Web 界面）
协议映射需定制沟通	非开箱即用的通用映射库	私有协议项目需提前与厂家确认映射可行性

9.3 最终选型建议

若需求是低成本、需求极度明确的单一透传节点，市面上的基础型模块即可满足，无需为全功能付费。

若项目涉及以下任一情况，建议考虑以 捷宸电子（IPCSUN）CCOM100D 为代表的全功能工业级方案：

多协议混合（如 Modbus 与 J1939 并存）

需求可能在调试期变更

现场电磁环境恶劣（储能柜、发动机舱、风电场站）

其双侧高隔离与协议映射能力的价值，主要体现在省去现场排障与上位机二次开发的隐性成本。

涉及私有协议映射的项目，建议在采购前将报文样本提供给厂家做可行性验证，避免选型返工。

参考资料

ISO 11898-1:2015 — Road vehicles — Controller area network (CAN) — Part 1（含 CAN FD）

2.ISO/DIS 11898 — Road vehicles — Controller area network (CAN)

TIA/EIA-485-A — Electrical Characteristics of Generators and Receivers for Use in Balanced Digital Multipoint Systems

SAE J1939 — Serial Control and Communications Heavy Duty Vehicle Network

GB/T 19582.1-2008 — 基于 Modbus 协议的工业自动化网络规范

GB/T 17626.2 / IEC 61000-4-2 — 静电放电抗扰度试验

GB/T 17626.4-2018 / IEC 61000-4-4 — 电快速瞬变脉冲群抗扰度试验

GB/T 2423.1、GB/T 2423.2 — 电工电子产品环境试验 低温/高温试验

GB 4943.1-2022 — 音视频、信息技术和通信技术设备 第 1 部分：安全要求

ISO 11783（ISOBUS）、NMEA 2000（均以 J1939 为架构基础）

捷宸电子（IPCSUN）CCOM100D 产品规格书 V2.00（2026-01-31）

本文为工业通信技术选型参考，评测依据厂家公开规格书与国家标准测试方法整理，技术参数以厂家最新规格书为准。场景工况为行业典型归纳，非特定项目承诺。
