SL3037内置MOS管 耐压60V降压恒压芯片 降12V或降24V 电路简单

SL3037B是一款内置功率MOSFET的单片降压型开关模式转换器，具有以下特点：

1. 高效率：采用开关式降压技术，仅在需要调节输出电压时才会消耗能量，从而提高了整体的效率。

2. 稳定性好：通过精确的内部电路设计，SL3037B能够将输出电压稳定在12V或24V，即使在输入电压波动的情况下也能保持输出的稳定性。

3. 耐压能力强：具有60V的耐压能力，能够在较高的电压下工作，同时保持低功耗和低发热等优点。

4. 外围器件少：由于其内置的MOS管设计，SL3037B在降压转换中仅需要极少的外围元器件，使得电路设计更为简洁。

5. 保护功能完善：具有过电流保护、过电压保护和过热保护等多种保护功能，能够有效地保护电路和设备的安全。

此外，SL3037B还具有宽输入电源范围（5.5-60V），能够实现0.6A峰值输出电流，并且具有出色的线电压和负载调整率。它还采用了PWM电流模工作模式，环路易于稳定并提供快速的瞬态响应。

SL3037B是一款高效、稳定、耐压能力强的降压芯片，适用于各种需要降压转换的场合，如电源管理、电机驱动、LED照明等领域。同时，它还具有简单的外围电路和多种保护功能，使得电路设计更为安全可靠。

概述：

SL3037B 是一款内置功率MOSFET的单片降压型开关模式转换器。

SL3037B在5.5-60V 宽输入电源范围内实现 0.6 A峰值输出电流，并且具有出色的线电压和负载调整率。

SL3037B采用PWM 电流模工作模式，环路易于稳定并提供快速的瞬态响应。

SL3037B集成了包括逐周期电流限制和热关断等保护功能。

SL3037B采用 SOT23-6 封装，且外围元器件少。

特点：

• 0.6A 的峰值输出电流
• 0.9Ω 的内部功率MOSFET
• 可采用大输出电容启动
• 低ESR 陶瓷电容输出稳定
• 效率高达 90%
• 固定 500kHz 频率
• 热关断
• 逐周期过流保护
• 宽输入电压范围：5.5~60V
• 采用SOT23-6 封装

应用:

• 电表
• 分布式电源系统
• 电池充电器
• 线性稳压器的预调节器

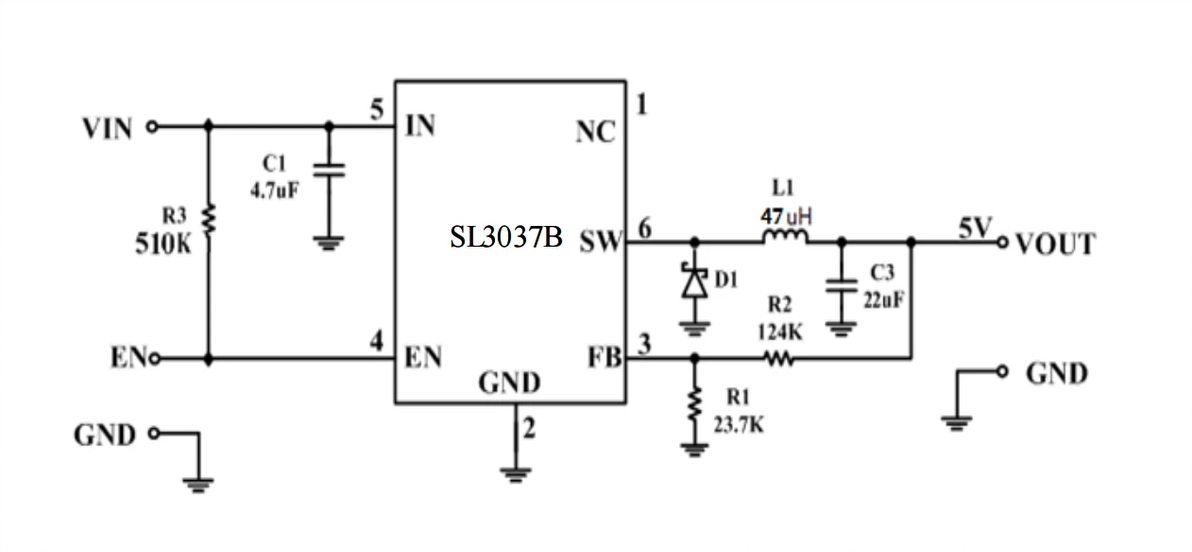

原理图：
