PLL+RAM的IP核配置测试试验设计Verilog代码VIVADO ARTIX-7开发板

名称：PLL+RAM的IP核配置测试试验设计Verilog代码VIVADO  ARTIX-7开发板

软件：VIVADO

语言：Verilog

代码功能：

PLL+RAM的IP核配置测试试验

例化PLL和RAM的IP核，并用在线调试工具查看RAM的写入读出

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

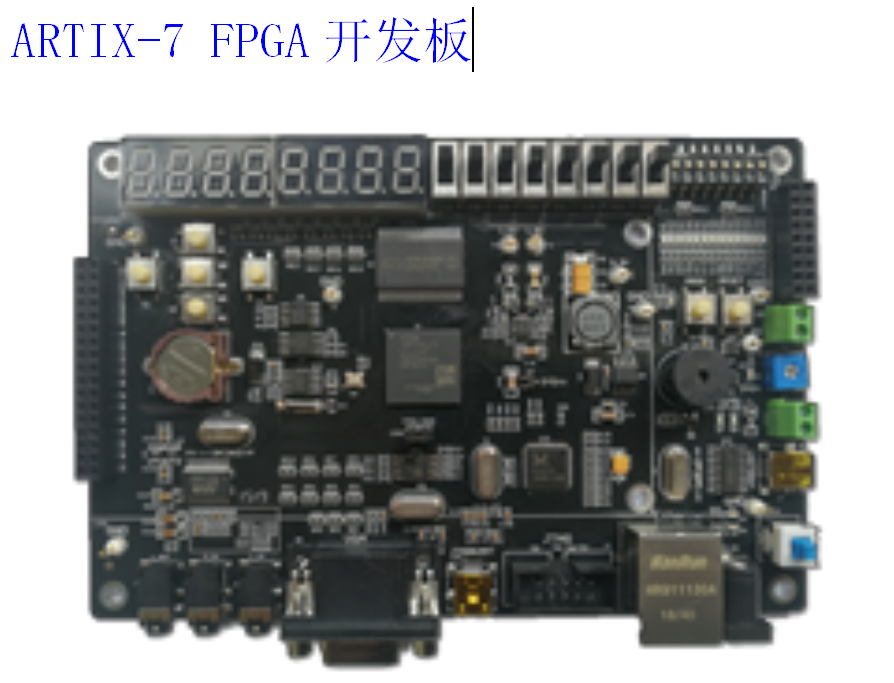

本代码已在ARTIX-7开发板验证，ARTIX-7开发板如下，其他开发板可以修改管脚适配：

设计文档：

一、实验简介：

本实验主要是调用xilinx的PLL和RAM，并通过工程的建立，下载，运用xilinx的在线调试工具观察调试信号。

其中PLL的例化过程如下：

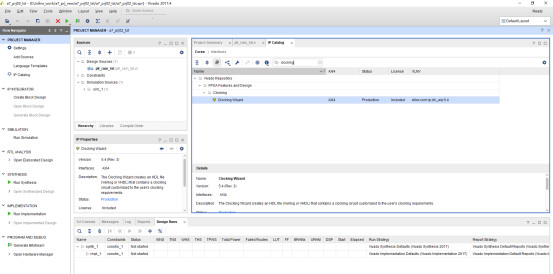

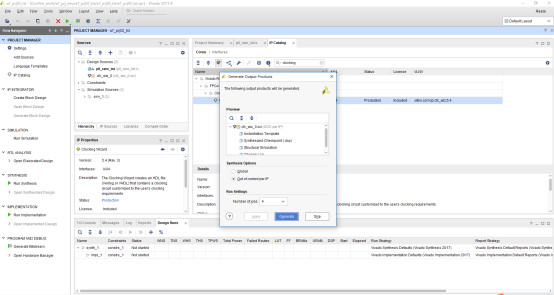

首先在菜单中找到IP catalog然后在下图打开的页面中搜索clocking，即时钟IPcore。

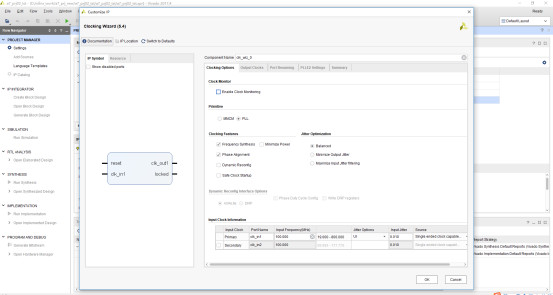

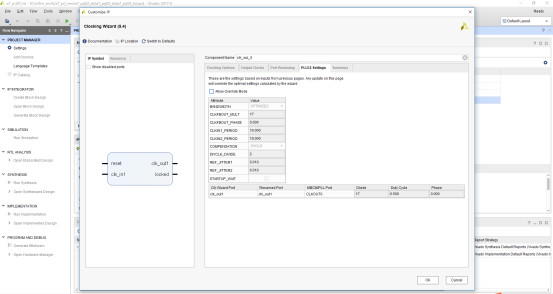

双击clocking wizard出现如下对话框，在clocking options界面，由于我们开发板输入的时钟是100Mhz，因此我们在clk_in1输入100Mhz，其他设置如下。

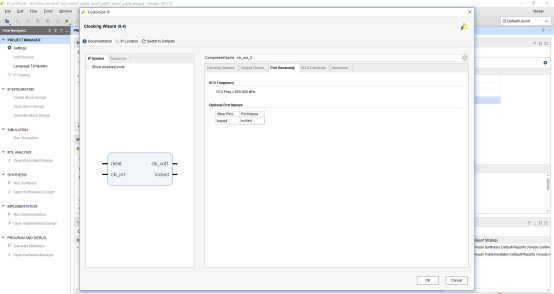

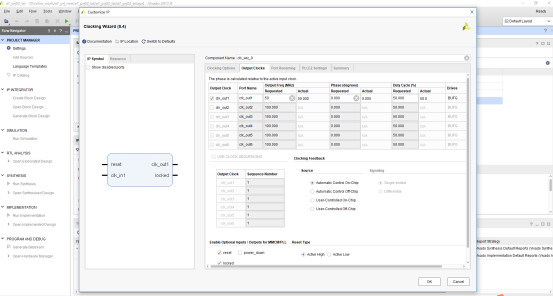

在output clocks界面我们产生一个50Mhz的分频时钟，其他页面采取默认。

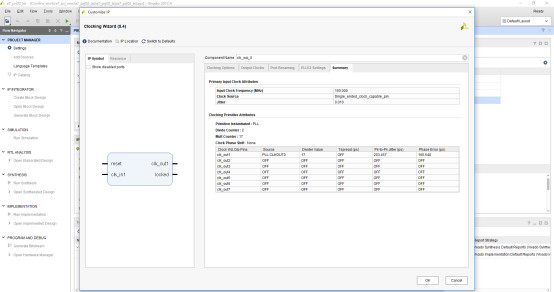

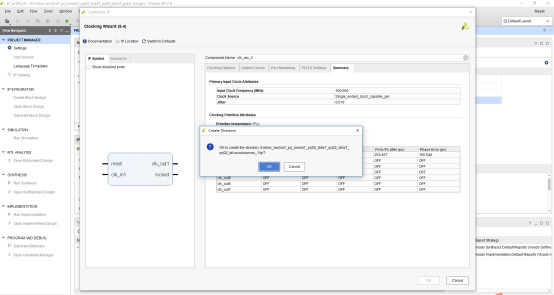

整体产生结果如下图示，这样我们就借助于PLL资源产生了一个稳定的50Mhz的时钟。

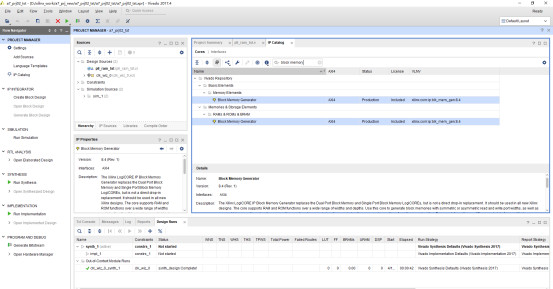

RAM产生的IP核过程类似，在IP catalog界面我们输入block memory，双击这个IP核。

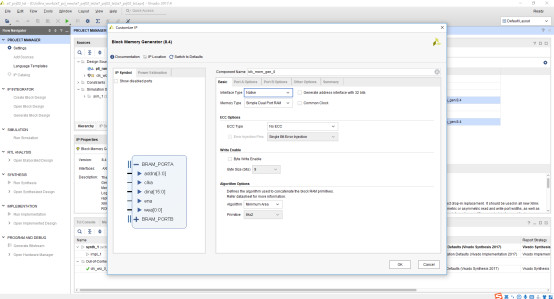

然后我们选择产生一个single dual port ram。

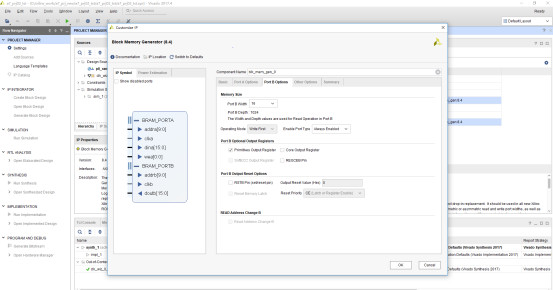

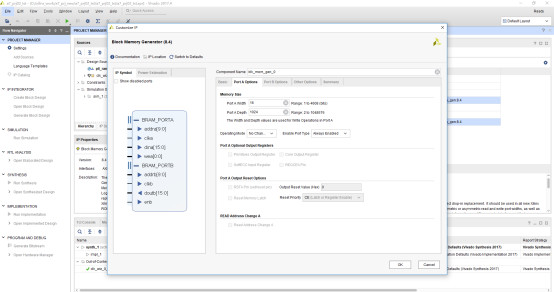

在接下来的页面我们选择RAM写数据宽度和地址深度，其数据宽度为16bit，深度为1024，即这个ram的地址范围是0-1023。

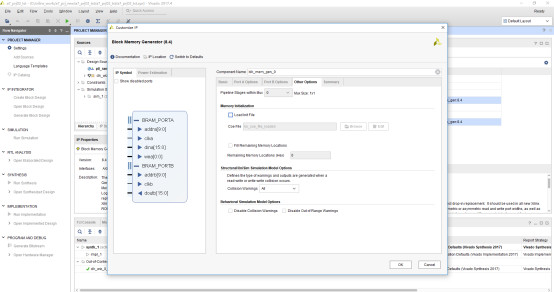

接下来我们继续设置ram的读地址空间和数据宽度，如下图所示。

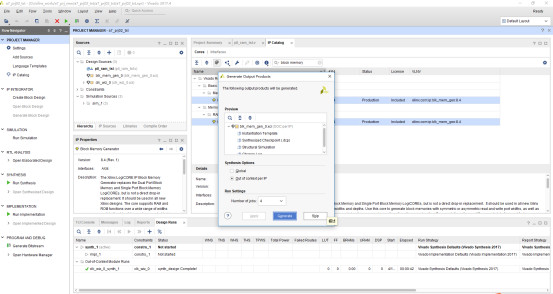

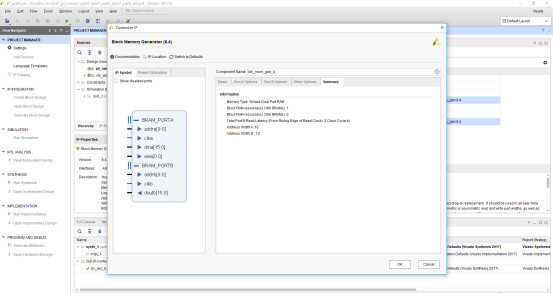

这样我们就生成一个例化的ram。

将生成的PLL和RAM例化到实验2代码，同样设置好xdc文件，编译生成该工程的bit文件。

二、实验过程

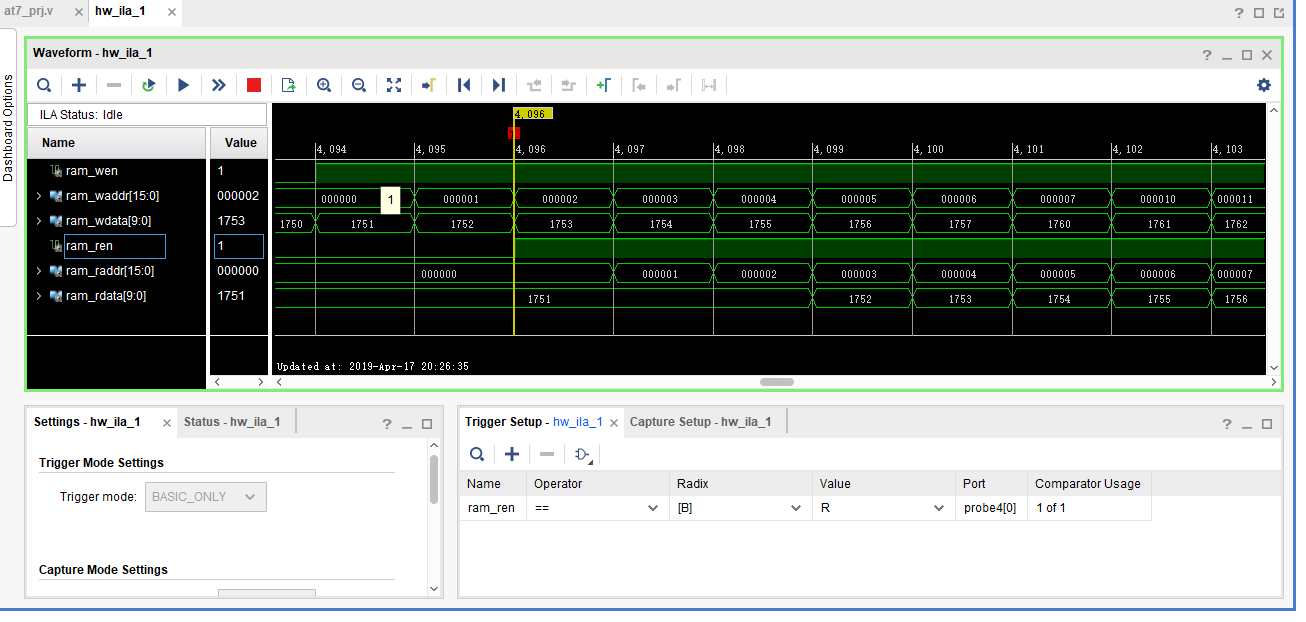

将目录“... at7_prj_02at7_prjat7_prj.runsimpl_1”文件夹下的 at7_prj.bit 文件下载到开发板上，自动弹出调试界面，我们点击运行，即可观察实际的ram写入和读出过程。

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2019/04/13 17:54:08
// Design Name:
// Module Name: at7_prj
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module at7_prj(
  input sys_clk_i,//外部输入100MHz时钟信号
  input ext_rst_n
      );
wire clk_50m;    //PLL输出50MHz时钟
wire sys_rst_n;    //PLL输出的locked信号，作为FPGA内部的复位信号，低电平复位，高电平正常工作
reg  [31:0] clk_cnt;
(*mark_debug="TRUE"*)reg         ram_wen;
(*mark_debug="TRUE"*)reg  [15:0] ram_waddr;
(*mark_debug="TRUE"*)reg  [ 9:0] ram_wdata;
(*mark_debug="TRUE"*)reg         ram_ren;
(*mark_debug="TRUE"*)reg  [15:0] ram_raddr;
(*mark_debug="TRUE"*)wire [ 9:0] ram_rdata;
//PLL例化
clk_wiz_0     u1_clk_wiz_0
 (
 // Clock in ports
  .clk_in1(sys_clk_i),      // input clk_in1
  // Clock out ports
  .clk_out1(clk_50m),        // output clk_out1
  // Status and control signals
  .reset(!ext_rst_n),       // input reset
  .locked(sys_rst_n));      // output locked

always @(posedge clk_50m or negedge sys_rst_n)
begin
    if(!sys_rst_n)
    begin
           clk_cnt <= 32'h0;
    end
    else
    begin
      if(clk_cnt > 32'd100000000)
      begin
          clk_cnt <= 32'b0;
      end
      else
      begin
          clk_cnt  32'd1000)
      begin
          ram_wen <= 1'b1;
      end
      else
      begin
          ram_wen <= 1'b0;
      end
  end
end
always @(posedge clk_50m or negedge sys_rst_n)
begin
    if(!sys_rst_n)
    begin
           ram_waddr <= 10'b0;
    end
    else
    begin
      if(ram_wen ==  1'b1)
      begin
          ram_waddr <= ram_waddr + 10'b1;
      end
      else
      begin
          ram_waddr <= 10'b0;
      end
  end
end
always @(posedge clk_50m or negedge sys_rst_n)
begin
    if(!sys_rst_n)
    begin
          ram_wdata  32'd1002)
      begin
          ram_ren <= 1'b1;
      end
      else
      begin
          ram_ren <= 1'b0;
      end
  end
end
always @(posedge clk_50m or negedge sys_rst_n)
begin
    if(!sys_rst_n)
    begin
           ram_raddr <= 10'b0;
    end

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1328
