交通灯系统设计Verilog代码Quartus仿真

名称：交通灯系统设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

设计交通灯系统。

① 功能：定义两个拨码开关，用来控制a,b方向灯的亮灭以及个灯亮的时间，当拨码开关都拨上去时，a方向的红灯亮，并且数码管的低两位显示红灯亮的时间，b方向的绿灯亮，数码管的高两位显示绿灯亮的时间，然后依次是a方向的绿灯、黄灯，b方向的黄灯、红灯依次循环进行交替亮灭。

② 要求：设计实现方案，划分功能模块，采用HDL建模，并完成功能仿真分析、RTL视图分析。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

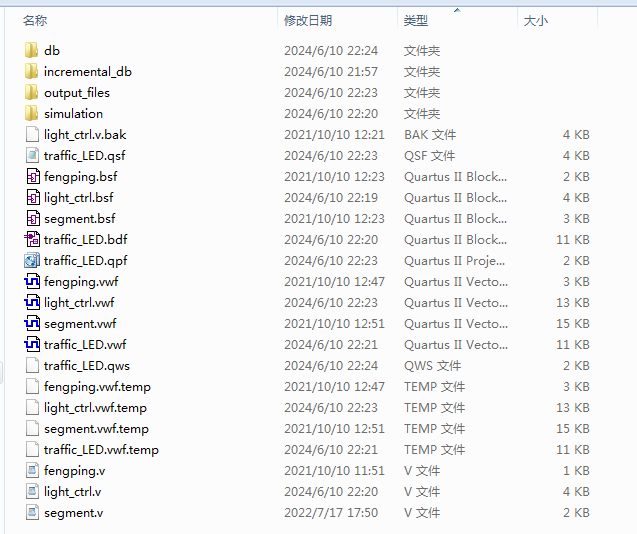

1. 工程文件

2. 程序文件

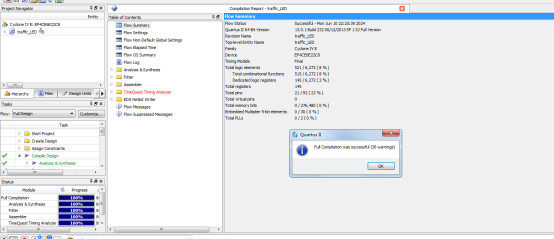

3. 程序编译

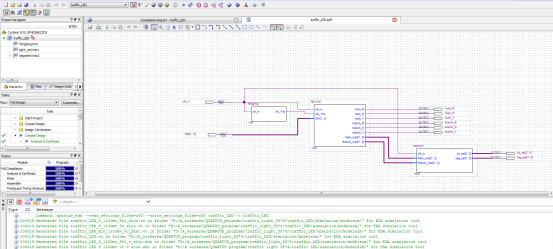

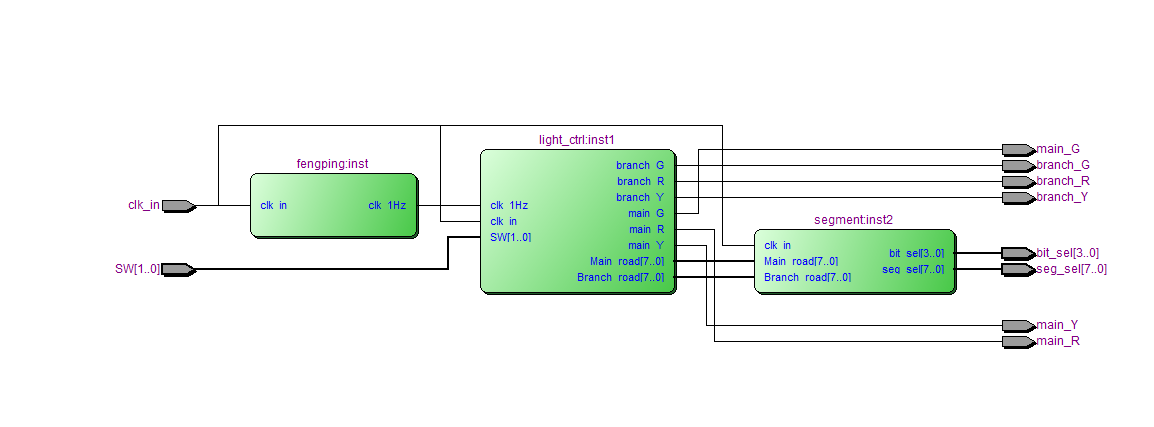

4. RTL图

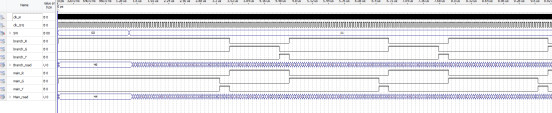

5. 仿真图

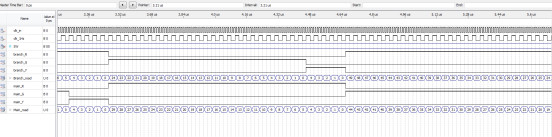

整体仿真图

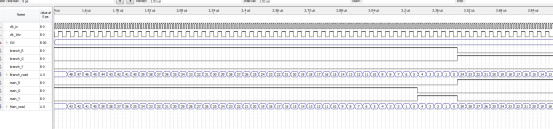

分频模块

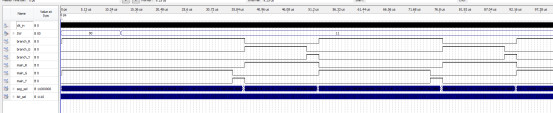

控制模块

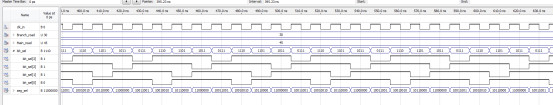

显示模块

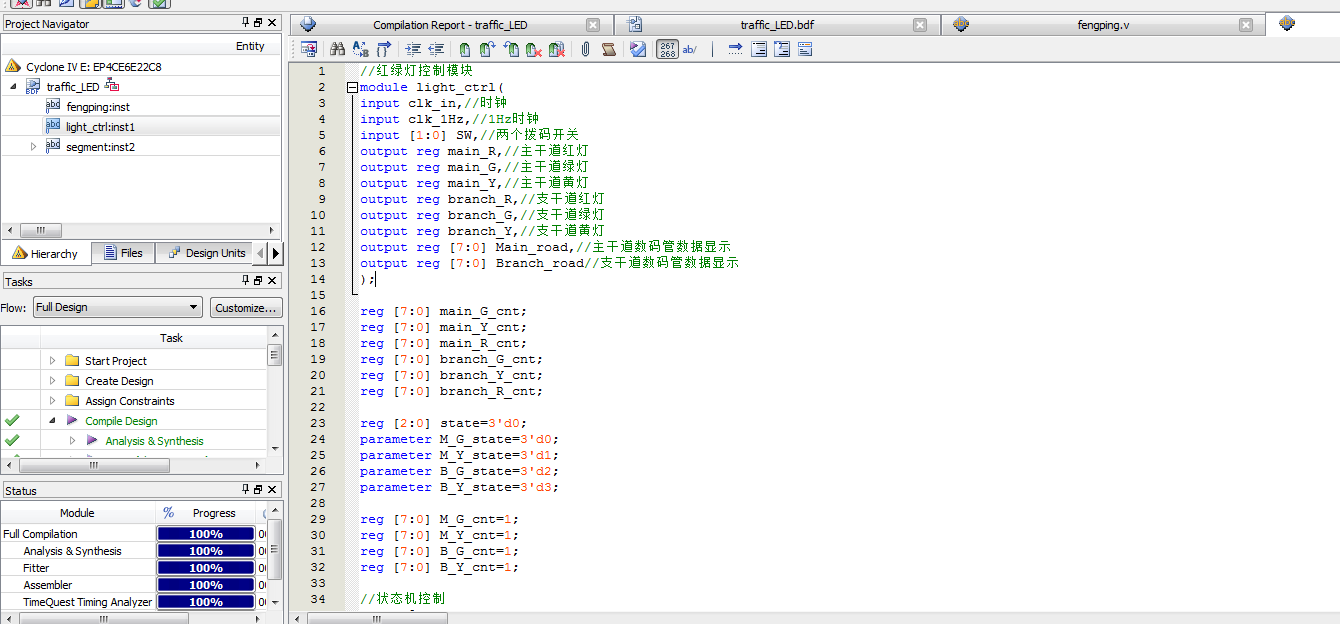

部分代码展示:

//红绿灯控制模块
module light_ctrl(
input clk_in,//时钟
input clk_1Hz,//1Hz时钟
input [1:0] SW,//两个拨码开关
output reg main_R,//主干道红灯
output reg main_G,//主干道绿灯
output reg main_Y,//主干道黄灯
output reg branch_R,//支干道红灯
output reg branch_G,//支干道绿灯
output reg branch_Y,//支干道黄灯
output reg [7:0] Main_road,//主干道数码管数据显示
output reg [7:0] Branch_road//支干道数码管数据显示
);
reg [7:0] main_G_cnt;
reg [7:0] main_Y_cnt;
reg [7:0] main_R_cnt;
reg [7:0] branch_G_cnt;
reg [7:0] branch_Y_cnt;
reg [7:0] branch_R_cnt;
reg [2:0] state=3'd0;
parameter M_G_state=3'd0;
parameter M_Y_state=3'd1;
parameter B_G_state=3'd2;
parameter B_Y_state=3'd3;
reg [7:0] M_G_cnt=1;
reg [7:0] M_Y_cnt=1;
reg [7:0] B_G_cnt=1;
reg [7:0] B_Y_cnt=1;
//状态机控制
always@(posedge clk_1Hz)
if(SW!=2'b11)begin//拨码不都拨上时
state<=M_G_state;//（a方向的红灯亮，b方向的绿灯亮）
end
else//拨码都拨上时
case(state)
M_G_state://（a方向的红灯亮，b方向的绿灯亮）
if(M_G_cnt<8'd45) begin//主干道绿灯45秒
state<=M_G_state;
M_G_cnt<=M_G_cnt+1;//计数
end
else begin
state<=M_Y_state;//下一状态
M_G_cnt<=1;
end

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1075
