基于FPGA的4位二进制加法器设计Verilog代码VIVADO仿真

名称：基于FPGA的4位二进制加法器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：4位二进制加法器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

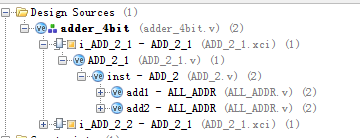

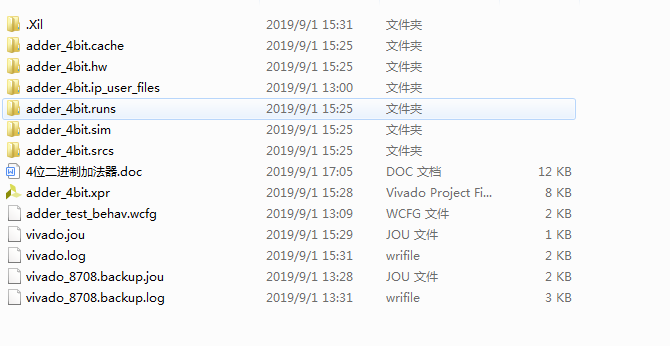

1. 工程文件

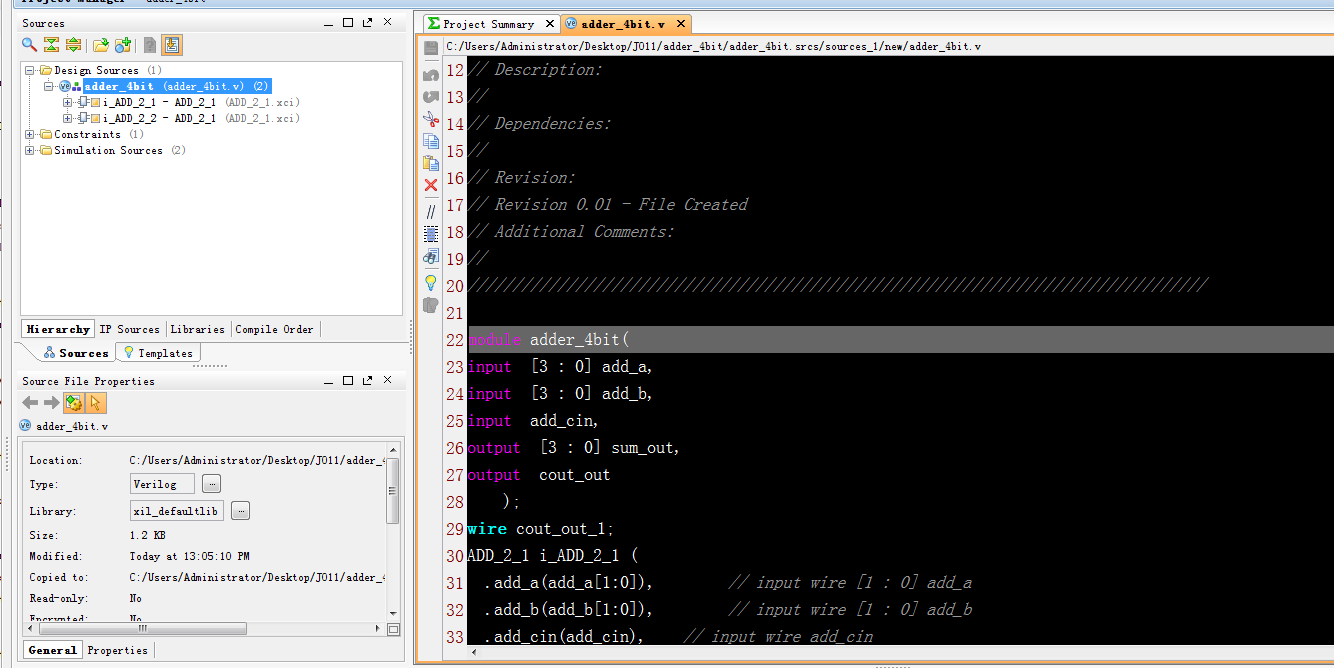

2. 程序文件

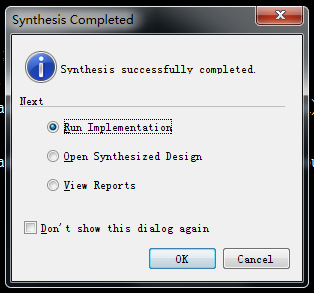

3. 程序编译

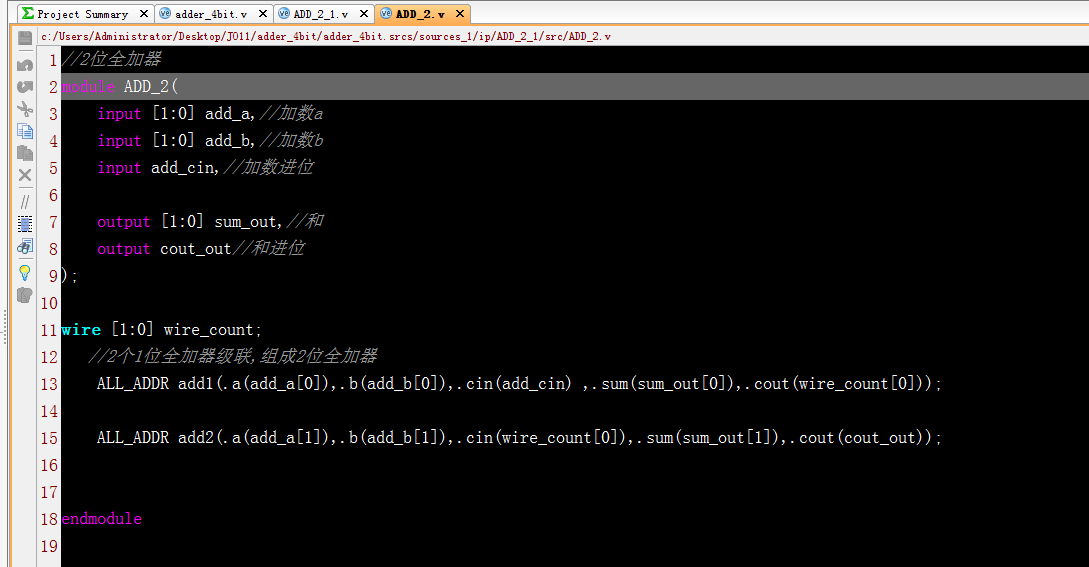

4. IP核

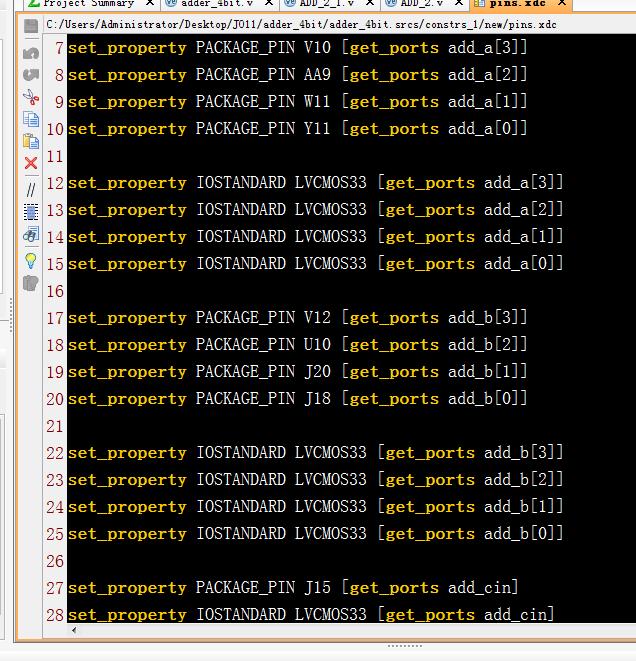

5. 管脚约束

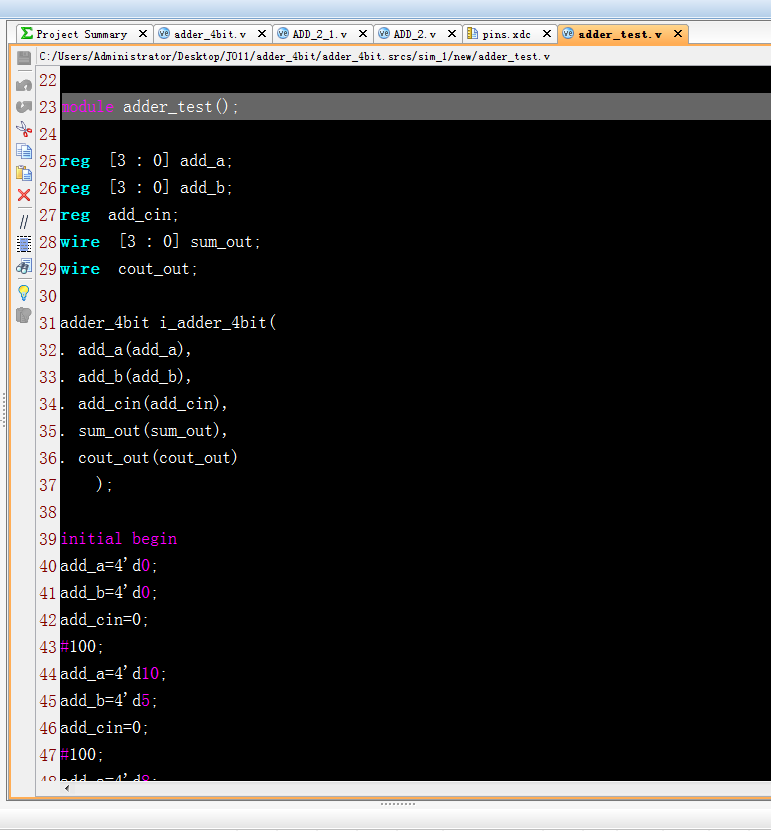

6. Testbench

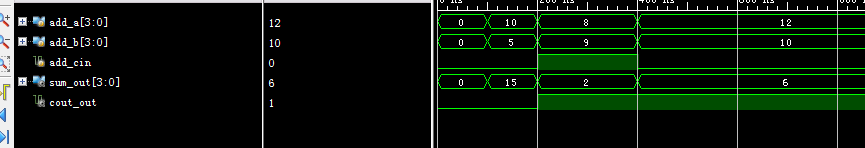

7. 仿真图

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2019/09/01 13:05:36
// Design Name:
// Module Name: adder_test
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module adder_test();
reg  [3 : 0] add_a;
reg  [3 : 0] add_b;
reg  add_cin;
wire  [3 : 0] sum_out;
wire  cout_out;
adder_4bit i_adder_4bit(
. add_a(add_a),
. add_b(add_b),
. add_cin(add_cin),
. sum_out(sum_out),
. cout_out(cout_out)
    );
initial begin
add_a=4'd0;
add_b=4'd0;
add_cin=0;
#100;
add_a=4'd10;
add_b=4'd5;
add_cin=0;
#100;
add_a=4'd8;
add_b=4'd9;
add_cin=1;
#100;
#100;
add_a=4'd12;
add_b=4'd10;
add_cin=0;
#100;
end

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=831
