【代码库】使用 LPC5536/LPC55S36 作为电动汽车充电器

EVSE-SIG-BRD使用 LPC5536/LPC55S36 作为电动汽车充电器

• EVSE-SIG-BRD 是一款支持电动汽车供电设备 (EVSE) 平台开发的附加开发板。
• 该板还支持接近导向器、接地故障断路器 (GFCI) 和继电器驱动功能。
• 系统主机位于单独的处理器开发板上，例如 NXP i.MX RT1060 EVK、i.MX 8M Nano EVK 或 S32G-VNP-RDB3。
• ISO 15118 协议栈和通信软件在主处理器上运行。
• 电力线通信 (PLC) 路径通过板载 HomePlug Green PHY (HPGP) 收发器 (Lumissil IS32CG5317)。

主板：EVSE-SIG-BRD1X 或 EVSE-SIG-BRD2X

类别：安全、低功耗、工业、安全

工具链：MCUXpresso IDE V11.9.0 或更高版本。

目录

1. 软件
2. 硬件
3. 设置
4. 支持

1.软件

• 该软件演示了 EVSE-SIG-BRD 固件在 EVSE 应用中的使用方法。
• 要构建 EVSE-SIG-BRD EVSE 示例项目，需要以下 SDK：LPC5536 EVK MCUXpresso SDK v2.14.0。
• 该 SDK 可在 MCUXpresso SDK Builder 上下载。

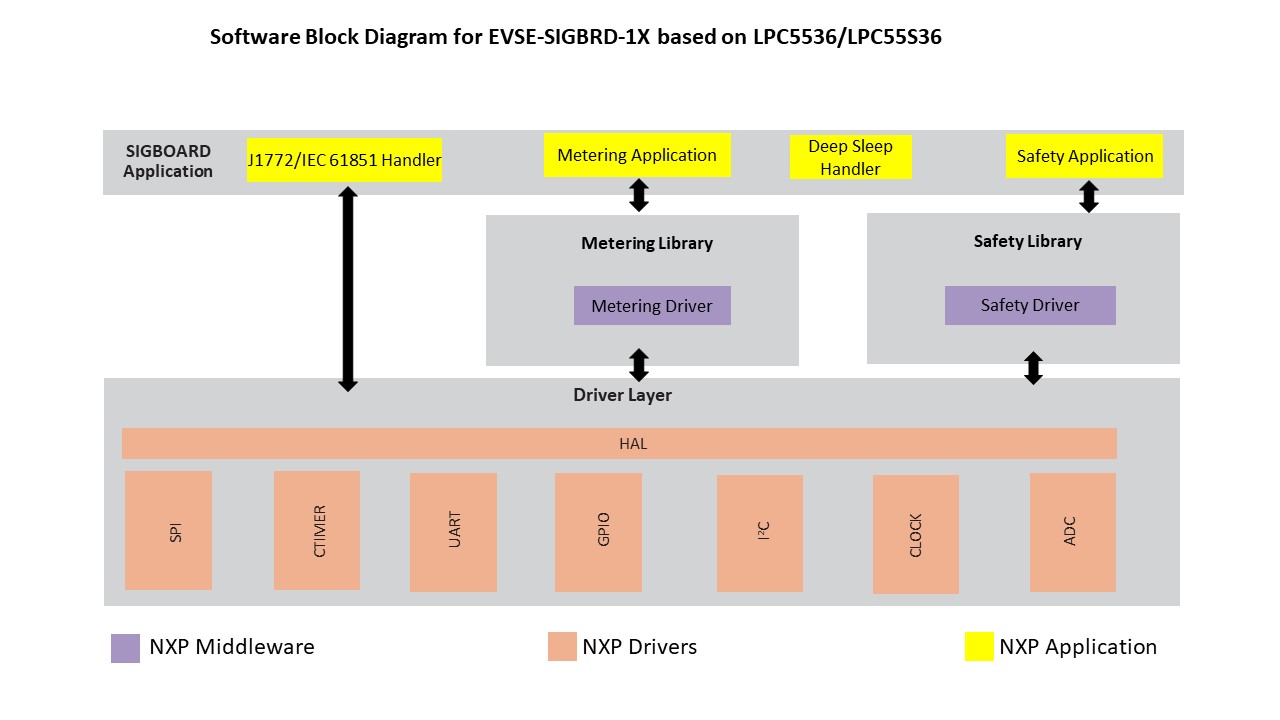

EVSE-SIG-BRD 软件框图。

2.硬件

对于此演示，您将需要以下硬件。EVSE -SIG-BRD1X 或 EVSE-SIG-BRD2X。

EVSE-SIG-BRD 顶视图。

3. 设置

3.1 用户需要从存储库下载/克隆代码。

3.2 要构建EVSE仿真软件，请执行以下步骤：

3.2.1 步骤 1

• 从文件菜单中单击导入项目，然后选择 MCUXpresso IDE 的导入项目。

3.2.2 第 2 步

• 选择现有项目进入工作区，然后选择项目 dm-lpc5536-evse-sigbrd 的根目录或存档。

3.2.3 步骤 3

• 根据所选选项提供根目录或 *.zip 文件路径。

3.2.3 步骤 3

• 单击“完成”按钮。

3.2.4 步骤 4

• 点击 IDE 左上角的“Build”按钮，开始构建项目。构建过程应该不会出现任何错误。

3.2.5 步骤 5

• 点击 IDE 左上角的“开始调试”按钮，开始使用项目二进制文件对开发板进行编程。编程完成后，它会在代码的 main() 函数处设置断点。

3.2.5 步骤 6

• 要恢复操作，请单击“运行”按钮。

3.3 如果将 KM 用作外部 AFE，请使用启用 KM 作为 AFE 功能的二进制文件。KM 二进制文件在发布选项卡中提供。SPI 上的外部 AFE 功能仅适用于 EVSE-SIG-BRD2X。

4. 支持

有关此示例的内容/正确性的问题可以作为此 GitHub 存储库中的问题输入。
