一、次声传感器原理、结构与应用

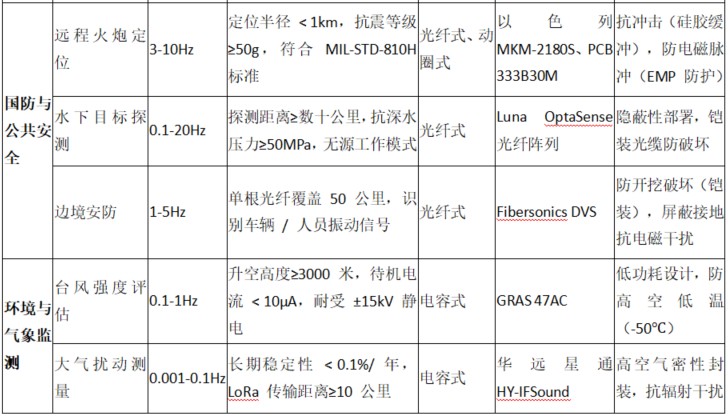

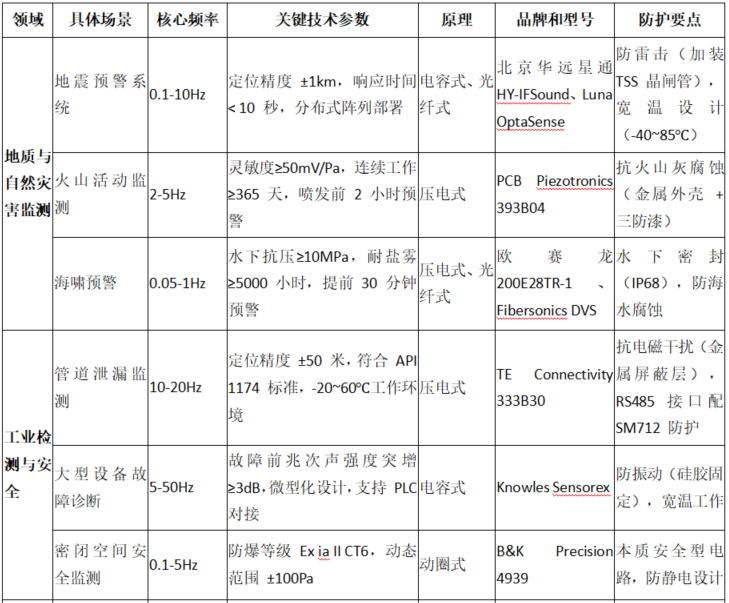

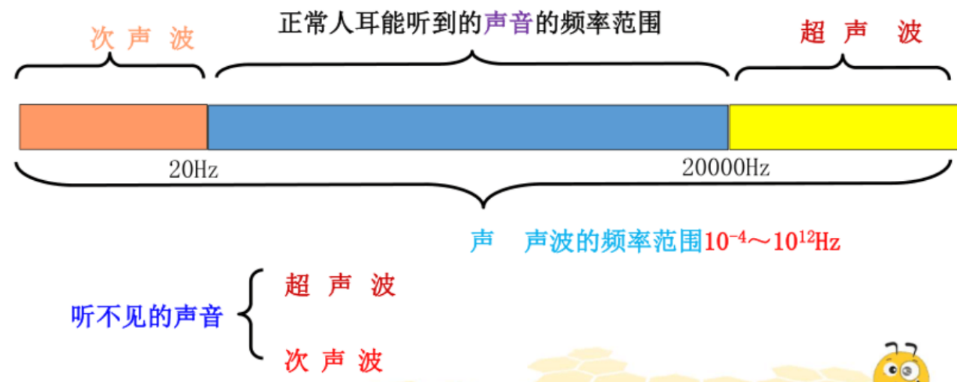

工作原理：次声传感器用于检测频率 < 20Hz 的声波信号，核心原理是将机械振动转化为电信号。不同类型的传感器基于不同物理机制实现这一转换，其原理特性、适配型号及典型应用场景汇总如下：

（注：表格中数据为雷卯EMC小哥整理，如有错漏，欢迎指正）

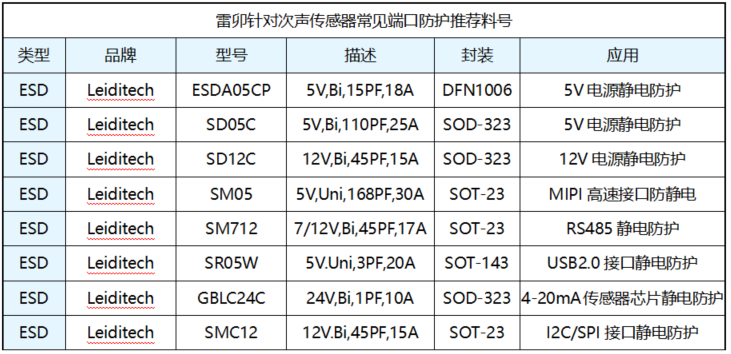

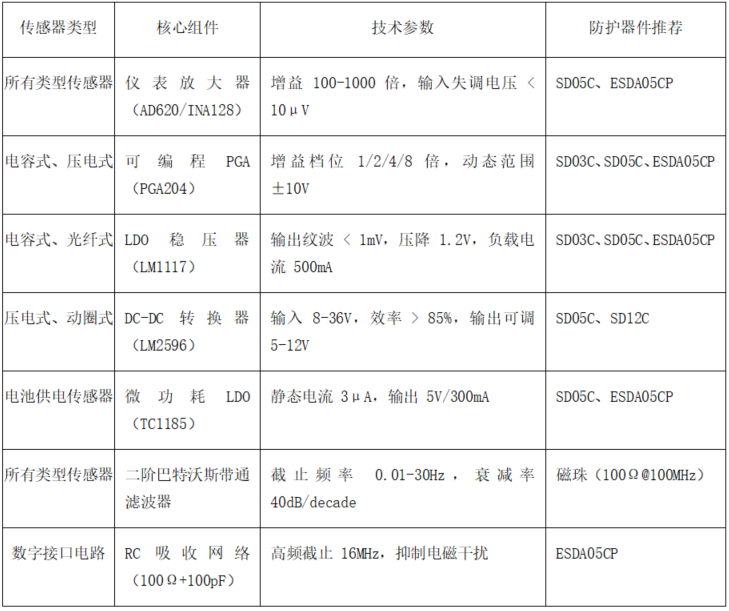

次声传感器的电源管理防护器件推荐：

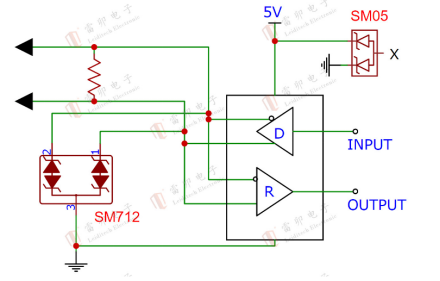

RS485接口：在工业应用上TE Connectivity 333B30，采用RS485接口，，雷卯针对RS485采用SM712多路保护二极管，满足IEC 61000-4-2 (ESD)±30kV（空气）和±30kV（接触）标准。

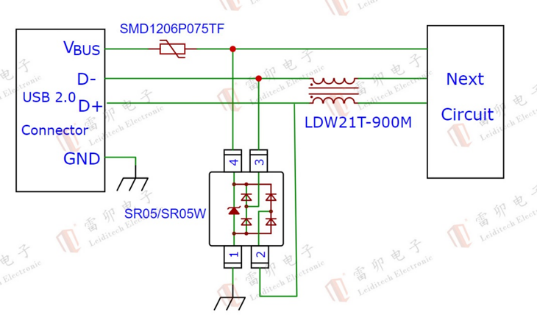

USB 2.0接口：如华科电子的hkc-17d采用USB通信，雷卯针对USB2.0静电防护采用单颗器件SR05W 满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV，保证工业传输的稳定。

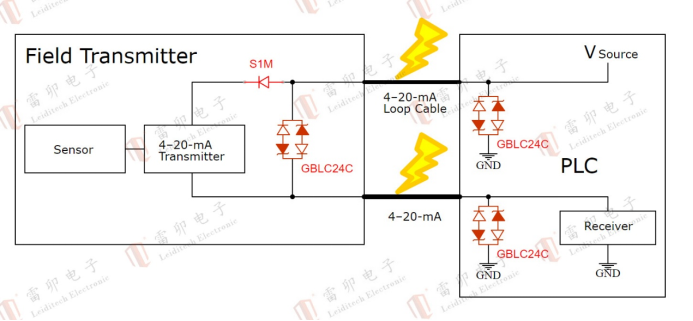

模拟接口：雷卯采用S1M与GBLC24C保护电流输出4-20mA敏感传感器芯片，小封装，低电容，大电流保护。满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。

I2C/SPI接口：雷卯采用SMC12防护I2C和SPI接口的，单颗保护2路差分线，节约空间，大电流保护。满足IEC61000-4-2，等级4，接触放电8kV，空气放电15kV。
