CX8021同步升压芯片在大功率车载音响应用中的参考设计

随着汽车成为移动生活空间，车载音乐体验正迎来新一轮升级。无论是穿越山野的自驾旅途，还是城市通勤中的精神慰藉，一套澎湃可靠的车载音响系统已成为不可或缺的伴侣。与此同时，户外娱乐场景持续扩张，拉杆音响凭借其强劲声压与便携特性，广泛活跃于露营集会、街头表演、户外直播等场合。

为兼顾供电效率与功率输出，当前主流的车载音响与户外拉杆音箱普遍采用12V蓄电池作为能源基础。然而在直连供电模式下，普通功放芯片往往受限于电压，仅能提供约100W左右的音频功率。若追求更具穿透力、更具临场感的声音表现，则需要更高电压支持以驱动大功率功放芯片。

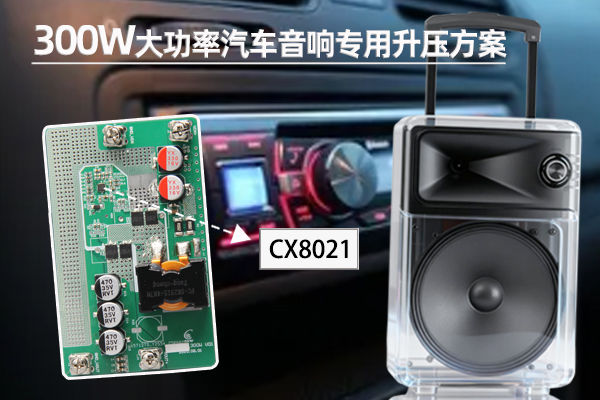

为此，诚芯微电子推出CX8021同步升压控制IC，专为车载与户外大功率音频系统设计。该芯片可高效、稳定地将12V电池电压提升至15V–24V范围，为后级功放提供充沛电力，轻松推动100W以上音响系统，彻底释放声音潜能。

CX8021一款高性能支持300W大功率同步升压控制IC，在汽车音响、户外拉杆音箱的运用中具有以下优势:

1、高效同步升压

CX8021采用高效同步整流架构，转换效率显著提升，发热更低，续航更长，尤其适合车载电瓶与户外电池供电场景。

2、响应迅速，动态出众

芯片具备极快的负载响应速度，即使在音乐信号大幅瞬时起伏时，也能保证电压稳定输出，杜绝声音失真，保障低频力度与高频细节。

3、支持宽范围功率输出

可根据不同功率等级的音频功放需求，灵活设定升压输出，适配从150W到300W+的多种音响设计方案，拓展性强。

4、稳定可靠，适用严苛环境

内置多重保护机制，包括过压、过流、过温保护等，确保在车辆电压波动、户外温度变化等复杂环境下仍能持续稳定工作。

同时，还具备这些特点：高效同步升压工作模式、宽供电电压范围：4.5V至40V、输出电压高达40V、工作电流低至14μA、关断电流低至1.2μA、支持同步MOSFET的100%占空比直通模式、可编程开关频率范围100kHz至3MHz、可同步外部时钟（100kHz至3MHz）展频技术降低EMI电磁干扰、轻载时可选连续电感电流、突发或脉冲跳过模式、超低负载工况下电源效率达到93.6%、用于同步MOSFET的100%占空比通过模式、通过采样电阻或电感器DCR采样电流

增强散热性能的16引脚3mm×3mm QFN封装、且通过AEC-Q100 Grade 1认证。

CX8021广泛应用于电源升压控制：通讯设备电源、移动电源、工业控制设备电源等。

汽车电子设备：汽车导航系统中的电源系统、车载音箱电源系统、车载视频电源系统等。

拉杆音箱：音箱电源系统摄像机与图像处理设备中的电源系统等等。

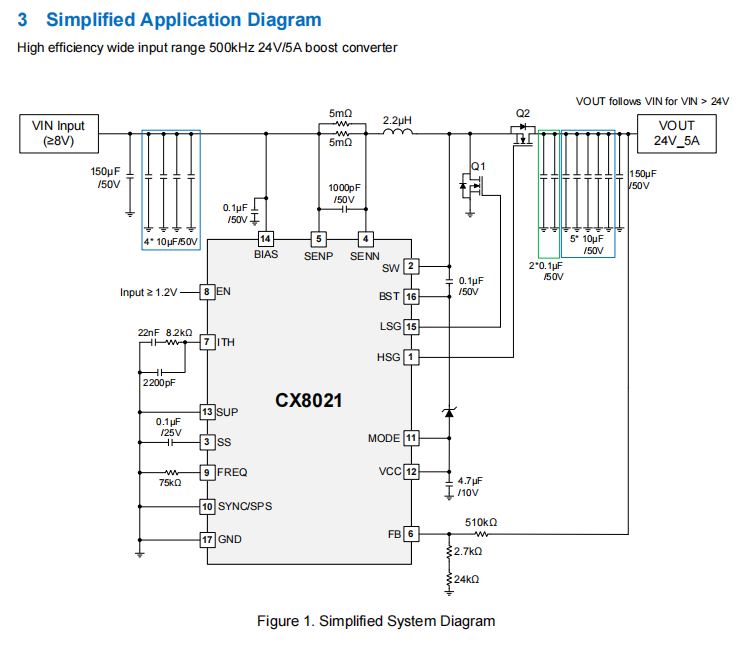

对于大功率的用电设备而言，CX8021外置MOS可以完美的解决大功率问题，外置MOS可以承担更大的电流，整个电路的效率相对来说会更高，应用场景覆盖广，并且可以完美的升压稳压。

基于对车载音箱电源系统、工业控制设备电源、汽车导航系统中的电源系统等供电需求的深度洞察，诚芯微科技CX8021同步升压300W大功率芯片应势而生。从电路结构到性能参数，均充分适配车载音箱电源系统、户外拉杆音响系统在工作过程中的电力消耗特点与稳定输出要求。能够大大降低成本，提供整体效率，增加产品在客户端的竞争优势。
