瑞萨电子高效数字电源解决方案

2小时前
31
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

该设计采用瑞萨电子的逆变器微型 MCU,首次推出了交错式 CrM PFC + LLC 电源。 它提供三个不同的输出通道:主电源、音频电源和背光单元电源。 MCU 为所有操作提供数字控制,在保持超低功耗的同时,大大超过了传统模拟电视电源的能效。 这种设计非常适合现代家庭影院系统和其他需要高效率和精确电源管理的消费电子产品。

系统优势:

实现超过 94% 的高效率。
减少待机和轻负载工作电流。
通过 MCU 支持各种电路拓扑。
减少了组件数量,可降低总成本。

电视和 PC 显示器/监视器工业电源照明系统

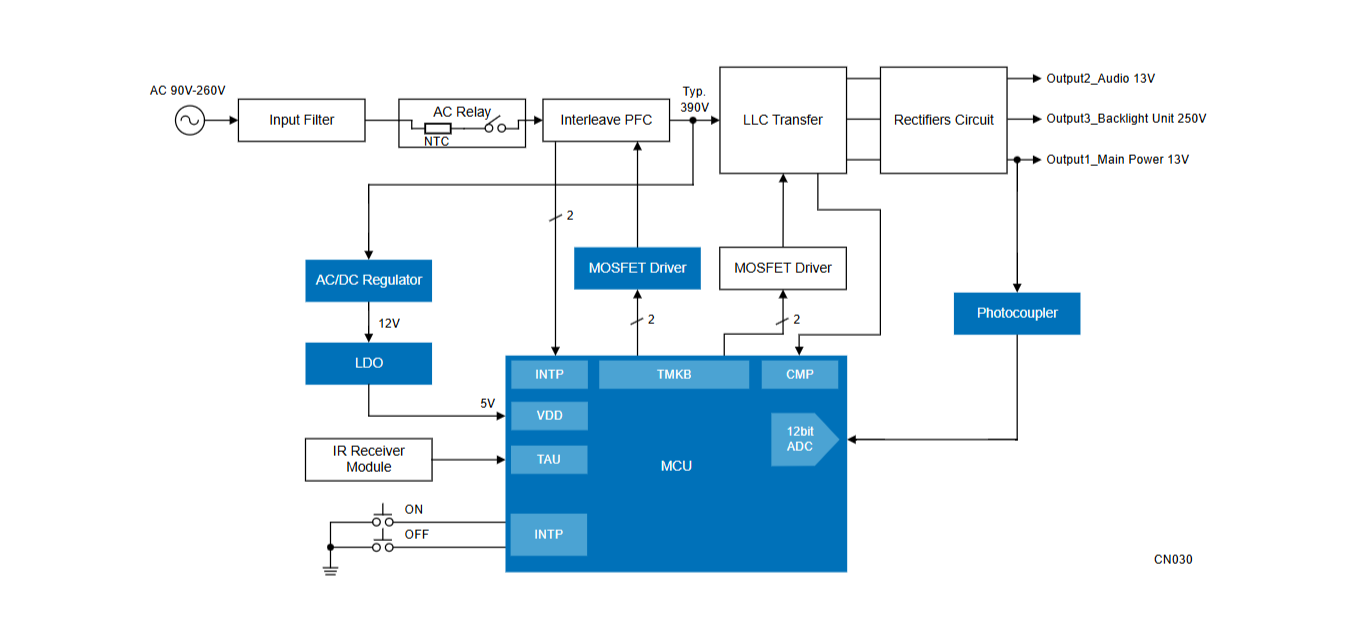

方框图信息:AC/DC Regulator

产品

非隔离式 AC/DC 降压转换器

RAA223012

具有超低备用功率的 700V AC/DC 稳压器,输出功率高达 2.5W

RAA223012 Datasheet

方框图信息:LDO

产品

线性稳压器(LDO)

RAA214401

150mA、宽输入范围的超低静态电流线性稳压器

RAA214401 Datasheet

方框图信息:MOSFET Driver

产品

低侧 FET 驱动器

ISL89163

High Speed, Dual Channel, 6A, Power MOSFET Driver with Enable Inputs

ISL89163, ISL89164, ISL89165 Datasheet

方框图信息:Photocoupler

产品

光电耦合器/光耦合器晶体管输出

PS2561F-1

DC Input, Single DIP Photocoupler, Operating Ambient Temperature 110°C

PS2561F-1, PS2561FL-1 Datasheet

方框图信息:MCU

产品

RL78 低功耗 8 位和 16 位 MCU

RL78/G24

新一代RL78通用微控制器,除了具有RL78史上最强大的处理性能,还具备升级的模拟功能和丰富的定时器功能

RL78/G24 Datasheet Rev.1.20
