【芯方案】恒温热敷、仿生按摩——中微爱芯颈椎热敷枕解决方案_电路方案

应用背景 Application Background

在现代快节奏的生活与高强度的工作压力下，“睡眠障碍”与“颈椎亚健康”已成为跨越老中青三代的社会性痛点。随着“睡眠经济”的崛起和国民健康意识的全面觉醒，消费者对枕头的需求已从单一的“枕具支撑”向“睡眠质量管理”与“理疗热敷”深度转型。尤其是一二线城市的职场人群、低头族及老年群体，对通过物理热敷缓解颈椎疲劳、提升深度睡眠质量的需求极为迫切，传统的电热毯式加热因存在“口干舌燥、低温烫伤、温控死板”等安全与体验隐患，已无法满足市场对高品质睡眠环境的期待。

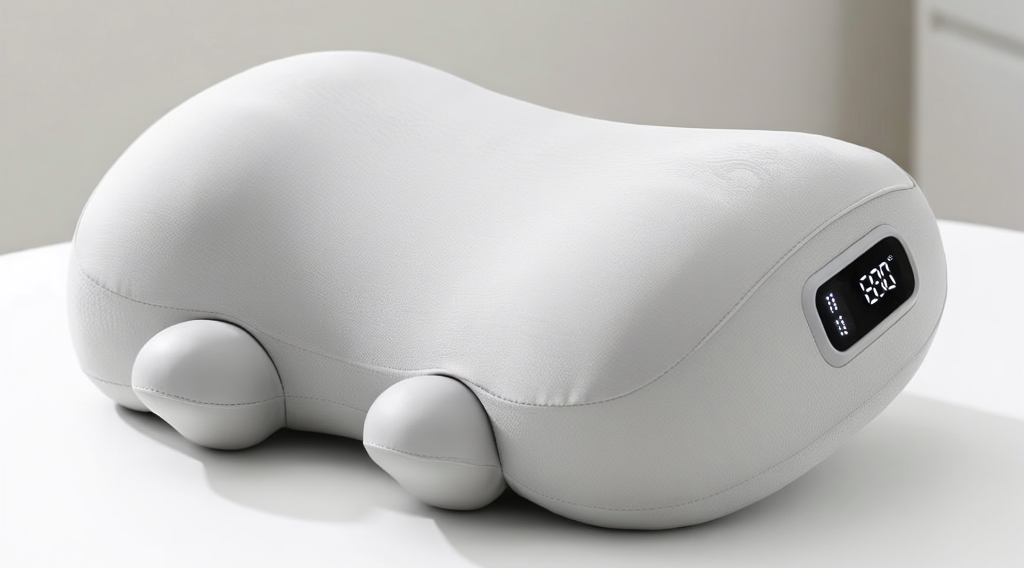

面对这一痛点，中微爱芯推出一套颈椎热敷枕解决方案。该方案通过PID算法实现毫秒级精准温控，结合仿生震动按摩缓解深层疲劳。助力客户将枕头打造为守护睡眠健康的“床边理疗师”，快速抢占千亿睡眠市场。

产品参数 Product Specifications

工作电压：5V
供电方式：USB供电，内置锂电池
最大功率：2.5W
工作温度：-20℃-80℃
待机功耗：≤10uA
控温温度：38-45℃可调
操控方式：轻触按键，遥控控制
显示面板：LED + 数码管
保护功能：NTC短路开路保护，过温保护
其他功能：支持掉电记忆，预约，定时等

方案特色 Program Features

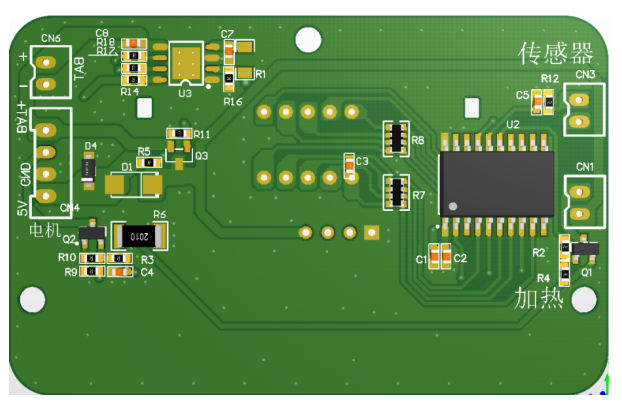

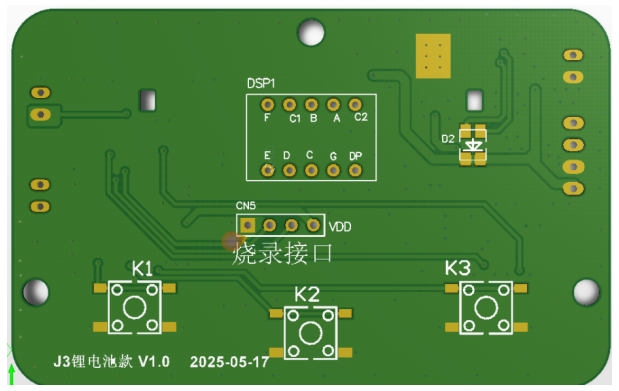

采用单芯片集成控制的方案，单颗芯片就可以完成功能逻辑控制，按键检测，充电管理，恒温控制，数码管和LED显示，以及马达仿生震动控制的处理，还可以根据需求不同，增添红外遥控控制功能。

使用外部中断实现低功耗，满电时静态电流低至3uA。采用模块化设计，可根据功能需求增减外设，如增加远程蓝牙控制，增加触摸按键检测，增加显示驱动芯片，增加LCD显示屏等。

芯片选型 Chip selection

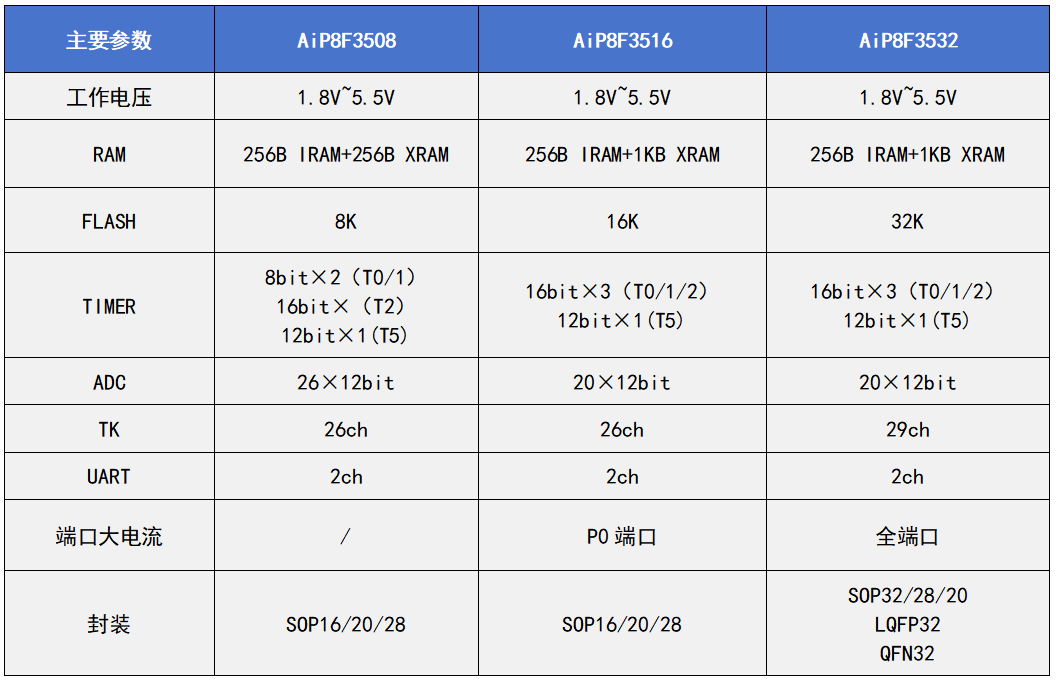

主控芯片采用中微爱芯AiP8F3508芯片，AiP8F3508是一款触摸型8051内核MCU芯片，内置15KB Flash、256B IRAM、256B XRAM，128B EEPROM，触摸采用 CSD 结构，无需片外触摸电容，搭配中微爱芯触摸库，可通过CS 10V静态、6V动态、EFT 4000V等可靠性测试。如果需要增添wifi 远程控制，添加LCD显示或做更复杂的显示界面时，可改用AiP8F3516/AiP8F3532芯片，空间升为16/32KB，可以有更多的操作空间。

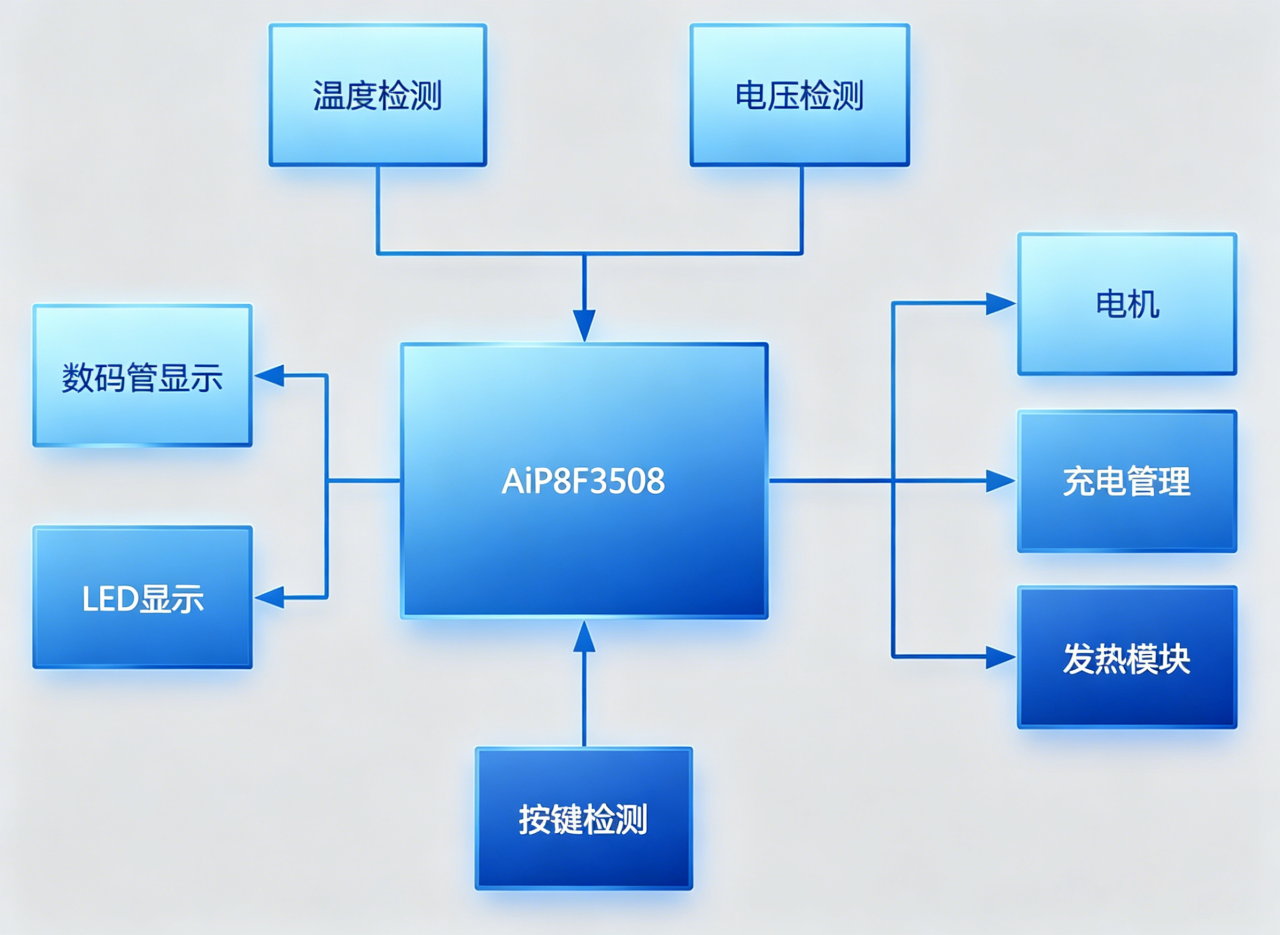

程序框图 Program flowchart
