车载百兆以太网CI测试频繁丢包、千兆却稳？根源+解决方案一次讲

整车EMC测试常遇到诡异问题：同一块PCB、相同电路架构，100BASE-T1百兆以太网CI耦合持续断流、Ping包大量丢失，1000BASE-T1千兆端口却全程稳定无异常。

今天雷卯EMC小哥将结合实测案例拆解故障核心诱因，同时分享符合IEEE、ISO车规标准的标准化防护方案，硬件工程师可直接复用。

一、实测故障现象与验证

1.测试对比

·✖100BASE-T1（百兆 T1）：CI 耦合干扰下通信频繁中断，控制台持续弹出Request timed out，Ping 丢包严重；

·✔1000BASE-T1（千兆 T1）：相同干扰环境下链路稳定，无丢包、无断连。

2.故障复现

只有单独耦合单根非屏蔽双绞线才能复现丢包；多线束捆绑测试无异常。

示波器抓取MDI差分波形可见：CI射频干扰会严重扭曲差分信号，影响数据传输。

3.验证实验

拆除以太网端口ESD保护器件后，波形畸变完全消失，丢包、断流故障彻底解决。

→ 锁定问题核心：普通ESD器件在射频干扰下发生误导通。

二、为什么百兆丢包、千兆没事？

1.根本原因

普通低触发电压ESD耐受射频干扰能力差，CI持续耦合的高频噪声叠加线路电压，会造成 ESD反向误导通；导通后强行拉低/拉高差分电平，破坏高速差分信号完整性，直接导致以太网通信丢包。

2. 千兆端口不受干扰的原因

1000BASE-T1整车方案强制配套屏蔽双绞线+屏蔽连接器，线束+连接器双层屏蔽，大幅阻挡外部射频噪声侵入差分信号线，ESD不会被干扰触发；

而传统100BASE-T1方案允许使用非屏蔽双绞线，缺少屏蔽隔离，CI干扰直接耦合至差分线，极易触发普通ESD。

三、传统方案三大短板



早年NXP官方参考设计普遍把ESD放在AC耦合电容后端（靠近PHY芯片），搭配压敏电阻防护，现在已经难以满足车载EMC严苛要求：：

1.静电、浪涌泄放路径长，防护能力大打折扣；

2.线束引入的高频CI/BCI干扰无前置泄放通道，整机抗扰余量极低；

3.压敏电阻响应速度慢，钳位电压精度差，高速信号保护效果差。

四、雷卯优化方案：选用≥100V高击穿专用以太网ESD

行业硬性标准要求

IEEE车载以太网规范强制规定：以太网ESD器件反向击穿电压VBR≥100V，该标准可从根源规避CI/BCI射频干扰误触发，同时满足ISO 10605:2023 ±25kV整车静电测试要求。



推荐车规雷卯电子专用ESD：PESD2ETH1GXT-QR

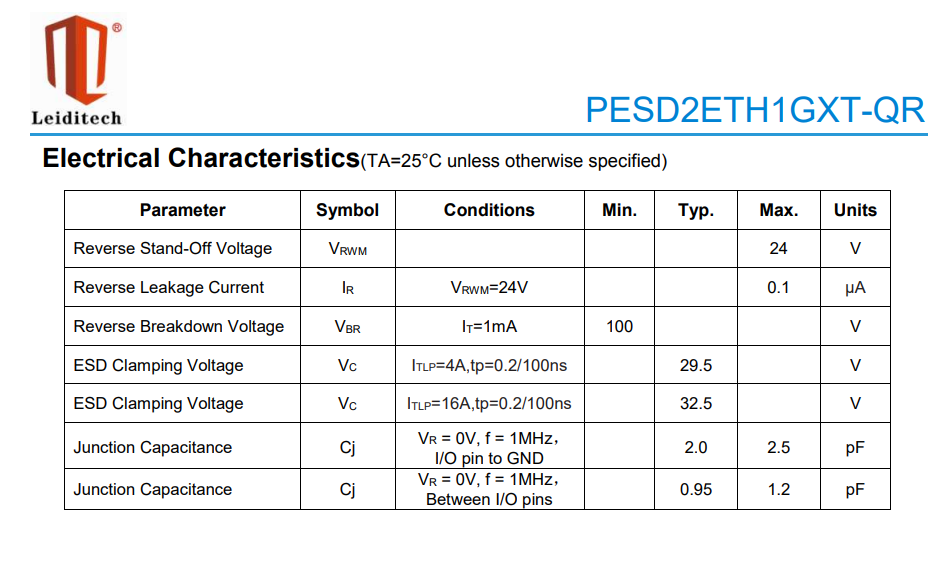

核心参数适配车载以太网场景：

Ÿ反向断态电压 24V，完美匹配车载总线电压；

Ÿ最小击穿电压 100V，杜绝射频干扰误导通；

ŸI/O 间寄生结电容≤1.2pF，超低电容不劣化高速眼图；

Ÿ大电流下钳位电压低至 32.5V，可靠防护PHY芯片不被击穿；

ŸSOT-23 通用封装，PIN TO PIN兼容进口同类器件，无需改版PCB。

雷卯电子专注车载EMC防护方案研发，提供车规级ESD、TVS等全套器件，支持国产替代、定制化EMC整改方案，工程落地案例丰富，交期稳定可控，自建实验室供客户免费摸底测试。
