方案概述

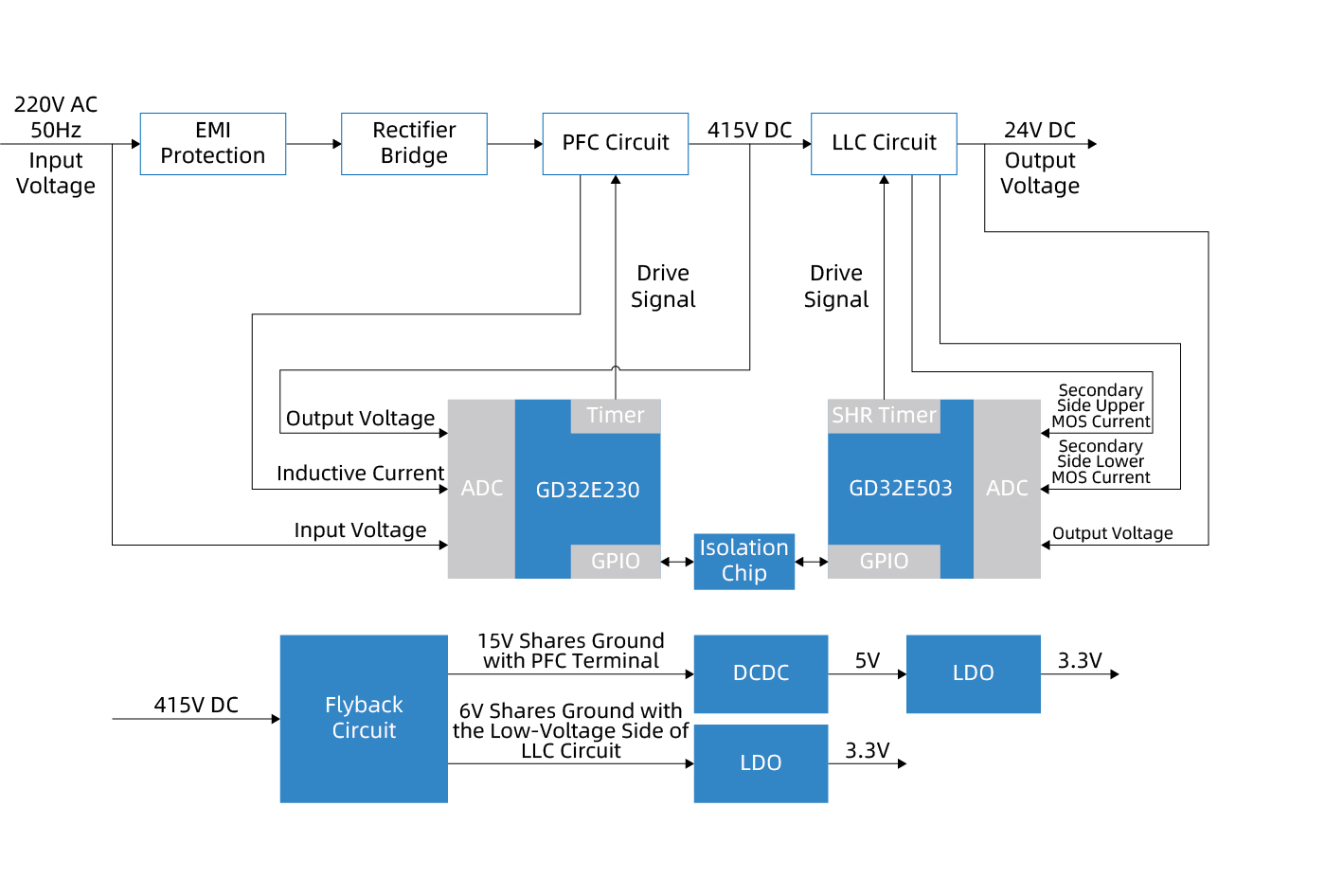

GD32E503R SMPS PFC+LLC方案由PFC和LLC两部分组成，PFC部分使用GD32E230C芯片控制，输入220V交流电，输出415V直流电压；
LLC部分使用GD32E503R芯片控制，输入415V直流电压，输出24V直流电压。该方案提供SWD接口、USART调试口、蜂鸣器及散热风扇等外设资源，可实现过压、欠压检测、过流检测和过热检测等多种保护功能。
PFC全称Power Factor Correction（功率因素校正电路），是一种提高电路功率因素的电路，常用于100W以上的电器中。PFC电路可以使电流波形跟随电压波形，提高电路的有功功率，抑制电流谐波。
LLC谐振电路是一种转换效率较高的DC/DC电路，因其电路中包含谐振电感Lr，励磁电感Lm和谐振电容Cr，故而称为LLC电路。LLC电路可以在全负载范围内实现MOS管等开关器件的软开关，降低开关器件的开关损耗，提升转换效率，常用于百瓦级、千瓦级的电路中。
方案优势
采用了有桥PFC+半桥LLC拓扑，最大效率达到500W
强弱电由双MCU分开控制：
· PFC使用GD32E230C控制，输入220V交流电，输出415V直流电压
· LLC 使用GD32E503R控制，输入415V直流电压，输出24V直流电压
GD32E503R采用SHRTIMER控制LLC
MOS管的频率变化，控制精度更高 PFC最大效率95.40%，最大PF值1.00 LLC最大效率96.04%，纹波＜±1.5% 整机最大效率90.85%，纹波＜±1.5% 支持SWD/USART调试口，配置蜂鸣器及散热风扇等外设资源
具有过压、欠压、过流、过温等保护功能
