英飞凌适用于电信基础设施的 DC-DC 电源转换参考设计

07/08 08:53 作者：英飞凌

401

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

英飞凌适用于电信基础设施的 DC-DC 电源转换参考设计.zip

共1个文件

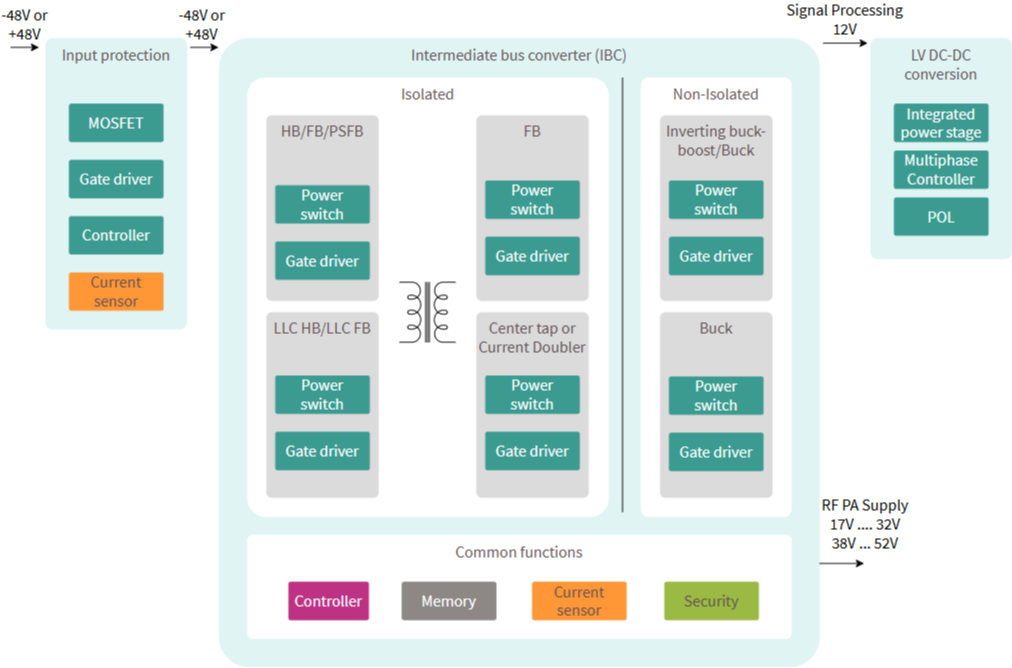

通讯 - 电信基础设施 - 适用于电信基础设施的 DC-DC 电源转换

概述
利用 DC-DC 转换器电路功率半导体解决方案构建更节能的 5G 电信基础设施，并为 AI 集成的更高功率需求做好准备。不管是拓扑、开关配置或半导体材料，您均可从一系列推荐选项中选择最适合您需求的方案。英飞凌凭借对 Si、SiC 和 GaN 功率半导体的掌握，可以应对任何挑战，帮助您降低电力需求并节省 TCO/OPEX。

产品优势
高效率
高功率密度
高可靠性
灵活性和高性能
监控和遥测能力

文档：Application note

Linear FET combines advantages of planar and trench MOSFETs

OptiMOS™ MOSFET device selection for synchronous rectification

MOSFET Linear FET combines advantages of planar and trench MOSFETs

文档：文章

How lightweight 5G is made possible with GaN

所有相关技术文档可下载附件查看

英飞凌适用于电信基础设施的 DC-DC 电源转换参考设计.zip

下载
