【芯方案】中微爱芯电磁炉解决方案

在这一背景下，中微爱芯推出电磁炉解决方案，以AiP8F0110作为主控实现电磁炉功能，配套AiP7805、AiP6140，为家电厂商提供高效、完整的解决方案。

• 工作电压：AC220V/ 50Hz
• 连续功率：1000W~2000W
• 断续功率：1000W以下
• 主要模式：烧水、煲汤、蒸煮、爆炒、火锅、定时等
• 保护功能：无锅检测、NTC断路保护、NTC开路保护、超温保护、浪涌保护、高低压保护、通讯故障
• EFT：4000V-100KHz/5KHz
• CS：静态10V，动态3V

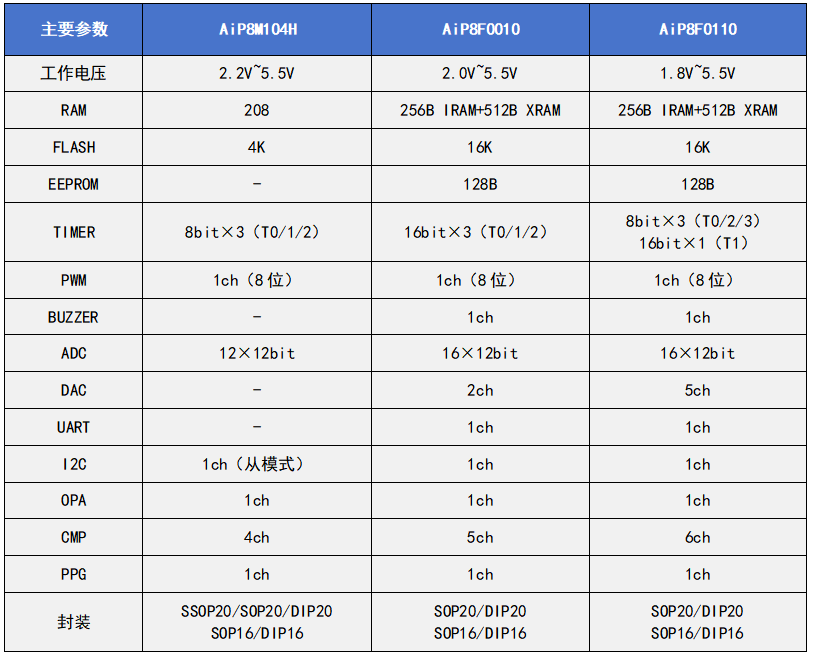

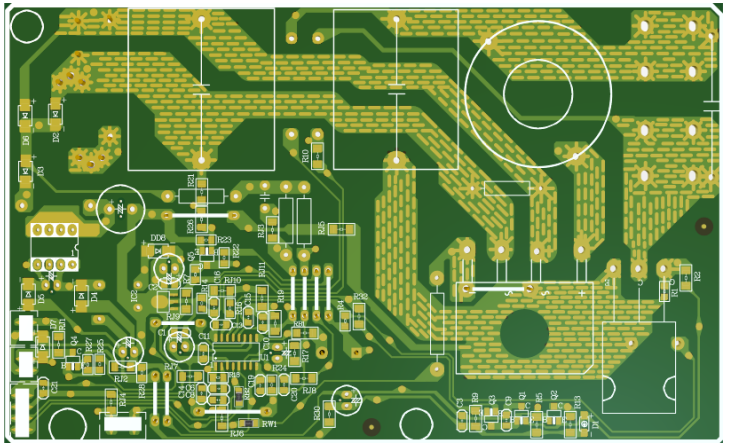

主控板采用中微爱芯AiP8F0110芯片作为主控单元。AiP8F0110是一款电磁炉型 8051内核 MCU,内置 16KB FLASH ROM、512BXRAM、256B IRAM、 128B EEPROM, 内部集成 Timer0/1/2/3, UART、12C、PPG、PWM、BUZ、WDT、OPA、6路CMP、5路DAC、12bit-ADC。

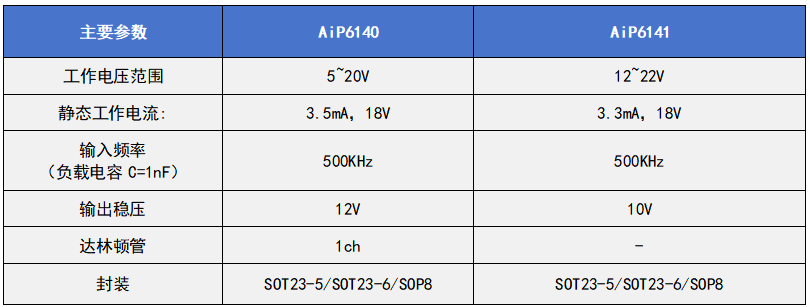

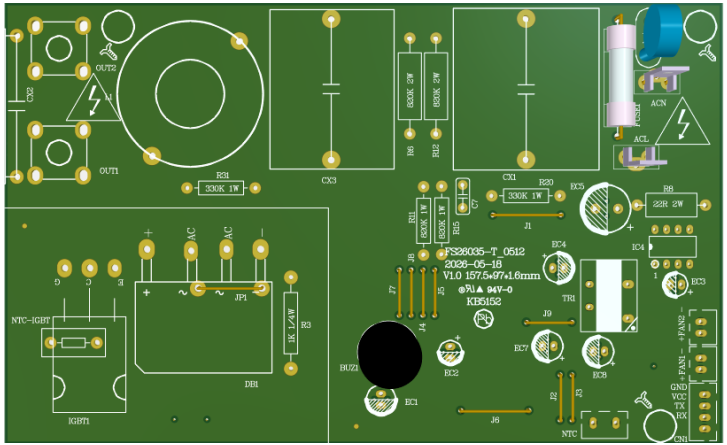

主控板同时使用了中微爱芯AiP7805芯片及AiP6140芯片。AiP7805为固定电压的三端正电源稳压电路，主要应用于各种电子设备中作固定输出电压源。该电路内部设有过热、过流及安全工作区补偿等功能，只要加上适当外接散热板以及适当的输入电压，输出电流可以大于1A。AiP6140是一款IGBT驱动电路，可以替代由分立器件组成的推挽电路，可以直接驱动IGBT;可选功能一可通过MCU控制限制IGBT的输入电压，降低IGBT损耗，可选功能二MCU控制一路可选达林顿管驱动，可选功能三输入输出正反向可选。

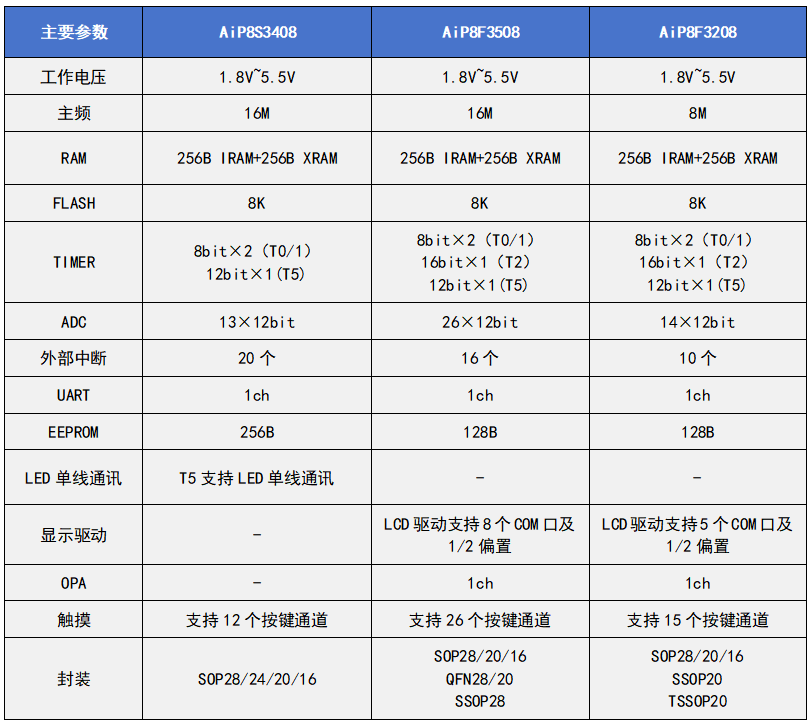

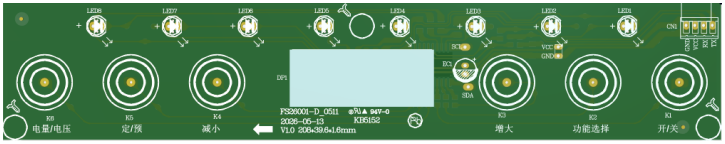

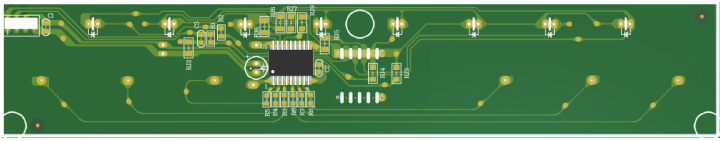

显示板采用中微爱芯AiP8S3408芯片作为主控单元。AiP8S3408是一款触摸型8051内核MCU芯片，内置8KB Flash、256B IRAM、256B XRAM，256BEEPROM、最多支持13个ADC、20个外部中断，2个8位定时器、1路UART。

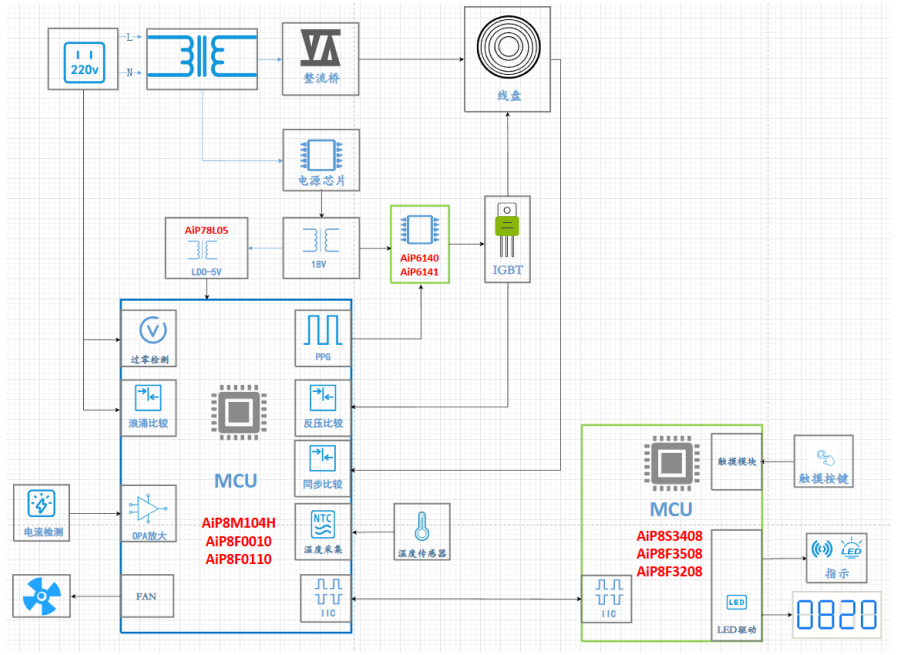

该套方案包含下图所示关键模块，IH加热、散热风扇、浪涌检测、电压检测、电流检测、温度检测、显示通讯、触摸按键。

如需了解更多产品资讯，请联系中微爱芯授权代理商或销售工程师。
