USB音频对录方案 鑫创SSS1700设计资料（原理图+pcb）

SSS1700符合USB音频设备类规范v1.0，免驱适配Windows、macOS、Linux、Android全系统，即插即用、支持热插拔。SSS1700 高集成 USB 音频控制器，凭借单芯片双向对录、24bit/96kHz 高清音质、极简外围设计三大核心优势，成为 USB 音频对录线、便携声卡等产品的核心解决方案.

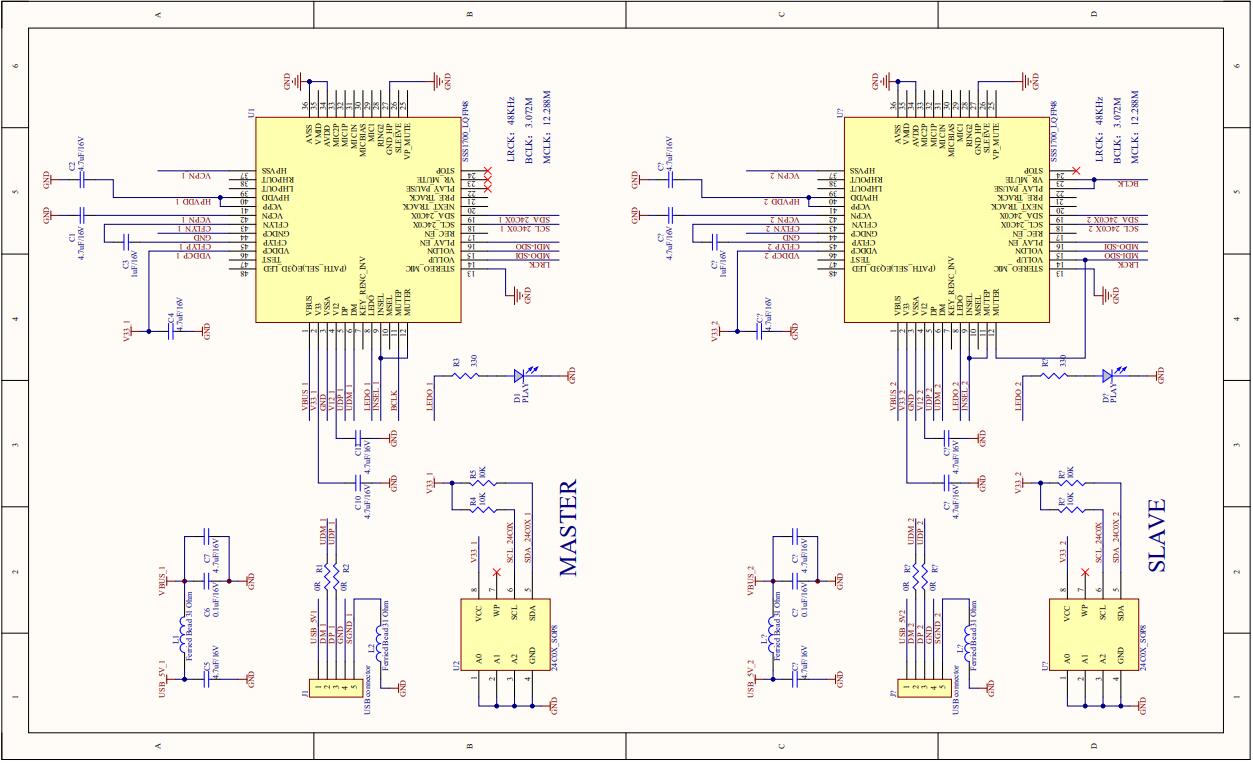

USB音频对录方案原理图：

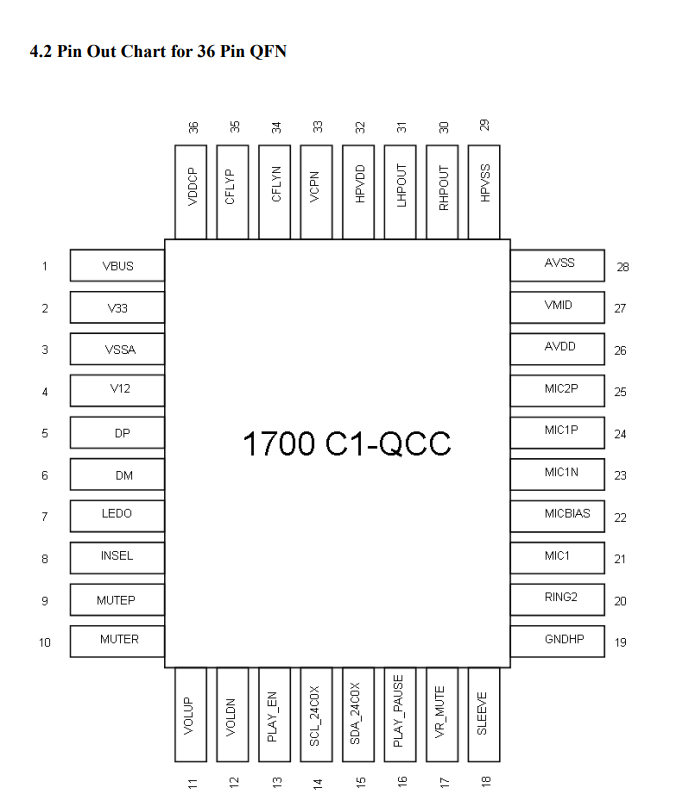

SSS1700是专为双向音频传输优化的单芯片方案，采用LQFP48/QFN36封装，集成度极高。芯片内置立体声 ADC/DAC、耳机驱动、五频段硬件EQ、音频PLL及片上振荡器，无需外部12MHz晶振，支持 “无电容输出” 设计，外围仅需少量阻容元件，BOM成本较传统方案降低35%以上，PCB面积可缩小至1.5cm×2cm，适配超小体积对录线与便携音频适配器。
