应用背景 Application Background

冷热锤凭借冷敷舒缓、热敷导入双效护肤优势，家用、院线市场需求持续攀升。传统AD型MCU仅支持轻触机械按键，改板高端机型备料成本高。

中微爱芯推出AiP8F3208主控+CS1621段码LCD驱动+AiP7550稳压一站式冷热锤方案，方案集成温控、显示、声光、多重保护全套成熟底层，移植便捷、成本可控，助力厂商快速量产上新。

产品参数 Product parameters

方案特点 Features of the plan

主控核心AiP8F3208+显示驱动CS1621+5V稳压AiP7550=冷热锤

整体解决方案 Overall solution

AiP8F3208是一款触控型8051内核MCU，内置256B XRAM、256B IRAM、8KB FLASH、128B EEPROM，内部集成Timer0/1/2/5、WDT、UART2、TOUCH、OPA、ADC、LVR、LVD、片内振荡和时钟电路

①多路ADC支持多温度检测、电压电流检测

②多路PWM资源充裕，可分别控制冷热输出功率、红蓝状态指示灯、散热风扇转速

③提供全套开发资料，可通过CS静态10V 、动态6V 、EFT 4KV可靠性测试

CS1621是一款LCD驱动控制器，外围器件简单，支持32列×4行总计128笔端LCD，能适配市面上大部分美容仪器的液晶屏；内置2kHz蜂鸣发生器，自带WDT看门狗，可有效避免屏幕黑屏、花屏且静态电流仅2uA

宽压2.5~30V输入，稳定输出5V/200mA，集成过流、短路保护，精简电源外围元器件，优化BOM成本

方案实物 Physical version of the plan

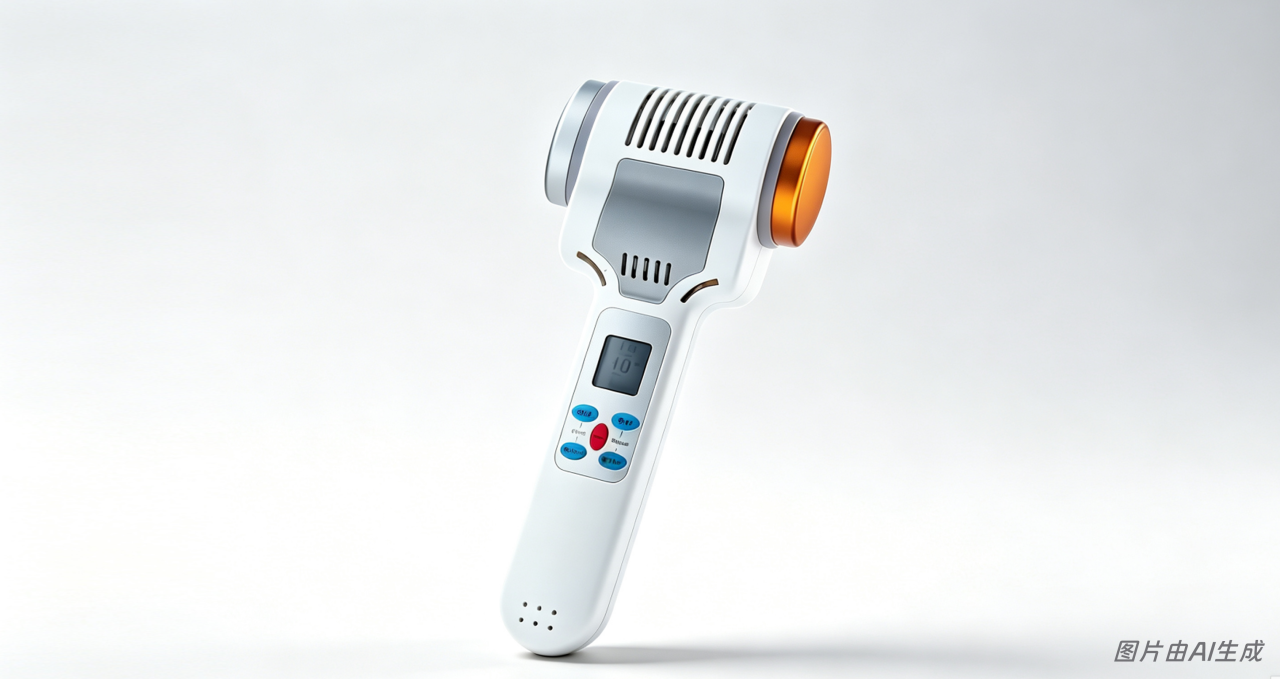

整机面貌

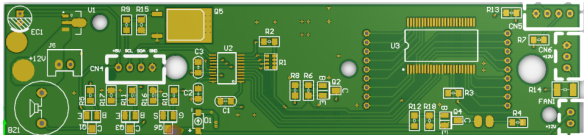

PCB正面

PCB反面

芯片资源 Chip resources

中微爱芯AiP8F3X08电路均可用于该方案，具体参数如下表所示：

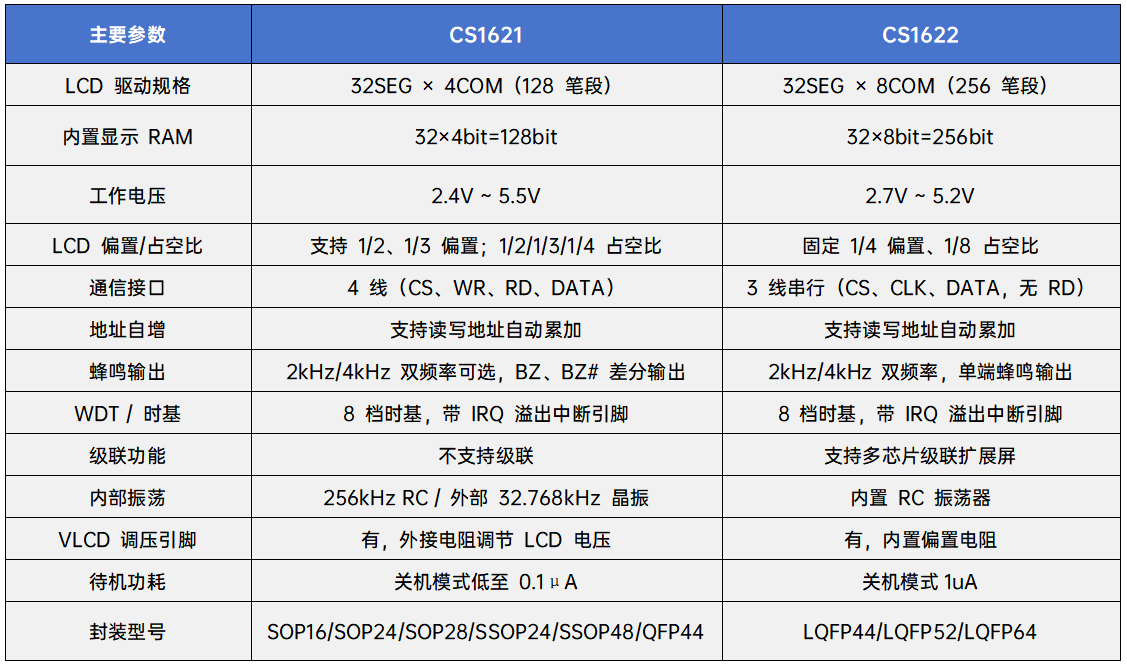

中微爱芯CS1621/CS1622电路均可用于该方案，具体参数如下表所示：

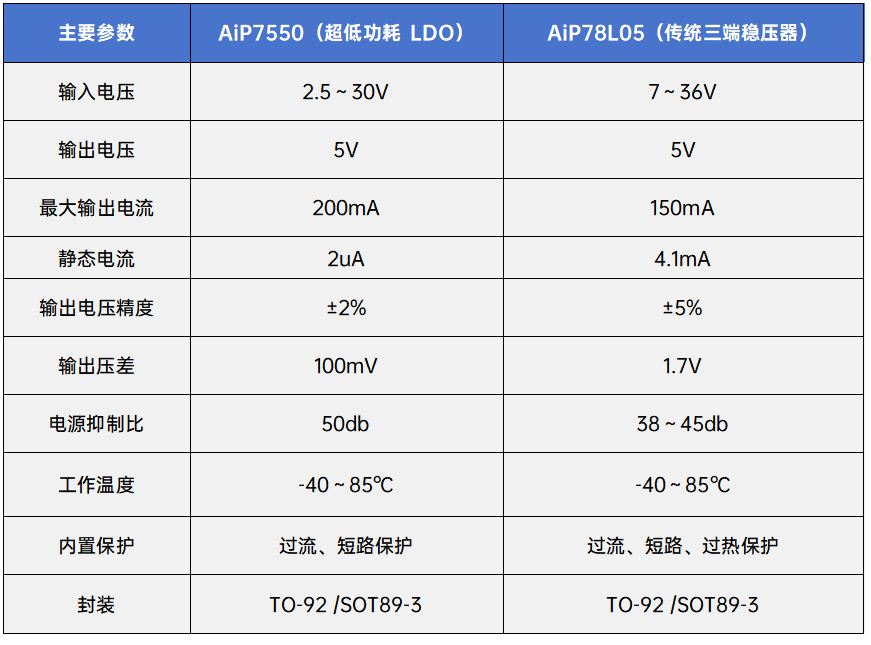

中微爱芯AiP7550/AiP78L05电路均可用于该方案，具体参数如下表所示：

结语 Conclusion

该冷热锤方案灵活可靠，芯片选型选择多样，可根据客户需求灵活变更，满足不同需求，力求助力客户缩短研发周期，帮助客户产品快速上线，实现双赢。

如需了解更多产品资讯，请联系中微爱芯授权代理商或销售工程师。
