TypeC母座转DP双向互转PCB完整电路方案

本文面向转接器、便携扩展坞硬件工程师，介绍一套AS7173主控+两颗CSA171高速信号MUX构成的Type-C母座与DP双向互转PCB完整电路方案，支持DP1.4 8K@60Hz高清传输、PD3.0快充协议，实现Type-C输出DP画面、DP信号反向输入Type-C双向互通。方案通过双路CSA171差分切换芯片解决正反插与双向信号路由痛点，电路外围简洁、BOM成本可控，同步梳理电源、CC协议、高速差分布线、ESD防护核心PCB设计要点，可直接用于转接头量产开发。

一、方案架构与芯片分工

当前单向Type-C转DP方案无法满足DP信号反向输入需求，传统单MUX架构存在差分串扰、正反插兼容性差问题。本方案采用协议主控AS7173+双颗CSA171高速多路复用器三级架构，各司其职实现双向透明传输。

1. AS7173主控芯片：QFN16封装，作为整板协议核心。内置4信号重定时、PD2.0/3.0协议引擎，支持DFP/UFP/DRP三角色自动识别；CC引脚检测设备插入状态，输出控制电平驱动两颗CSA171切换信号流向，内置6kVESD，宽压3.3–5.5V供电，无需固件驱动，上电自动协商通道。
2. 双CSA171高速MUX：两颗芯片分别对应Type-C正反两组DP差分通道，负责高速差分信号物理层切换。正向（C转DP）时导通Type-C DP信号至AS7173；反向（DP转C）时导通DP输入差分至Type-C通道，双MUX独立控制规避差分交叉串扰，保障8K高速信号完整性。

整体信号流向：Type-C母座差分→CSA171切换→AS7173协议处理→DP公座；反向DP输入经AS7173调度，双CSA171切换至Type-C正反插通道输出，全程自动识别无需人工切换。

二、核心PCB电路设计要点

2.1电源与滤波电路

整机由Type-C母座5V VBUS取电，串联10Ω限流电阻后接入AS7173 VIN引脚，每颗芯片电源引脚并联0402封装0.1μF高频陶瓷电容+10μF钽电容，高低频分层滤除纹波。两颗CSA171供电并联同一电源，单点接地，避免共地噪声干扰高速差分。

2.2CC协议检测配置电路

Type-C CC1/CC2直接接入AS7173 CC、DET引脚，通过板载10k下拉电阻配置DRP双角色模式，上电自动识别源/宿设备。AS7173根据DET检测电平输出两路独立GPIO控制信号，分别驱动两颗CSA171的SEL切换引脚，同步切换双向信号通路。

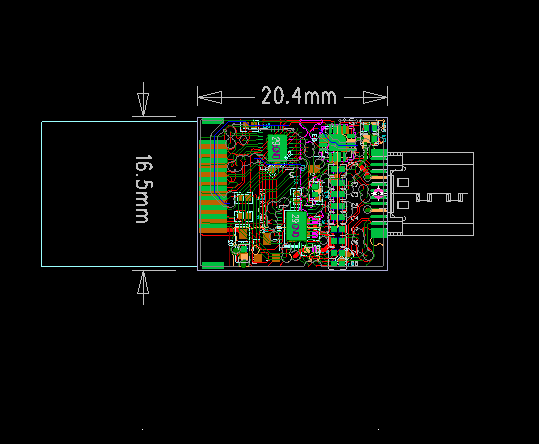

2.3高速差分PCB布线规范

DP与Type-C高速差分信号为100Ω差分阻抗，PCB采用4层板（信号层-地层-电源层-信号层），关键约束：

1. 差分对内长度误差≤5mil，两组差分对平行走线，间距恒定；
2. 高速线路下方完整参考地平面，禁止分割地平面；
3. AS7173与CSA171之间差分走线长度控制在15mm以内，缩短信号路径降低衰减；
4. 高速线远离VBUS、CC等低频控制线，间距≥20mil，抑制串扰。
5.

2.4ESD防护电路

AS7173内置6kV静电防护，Type-C母座、DP接口额外增设专用USB/DPTVS阵列。VBUS、CC、高速差分引脚分别并联TVS管至GND，两颗CSA171信号输入输出端串联小阻值限流电阻，提升整机抗静电、浪涌能力，适配办公、户外复杂电磁场景。

三、方案优势与应用场景

1. 真正双向互通：区别于单向转接方案，支持笔记本Type-C投屏DP显示器、DP显卡输出画面至Type-C便携屏双向使用；
2. 高清无损耗传输：4协议，最高8K@60Hz、4K@144Hz高刷，适配设计、电竞设备；
3. 兼容性强：DRP双角色，兼容Windows/macOS/安卓全平台手机、笔记本，即插即用免驱；
4. 小型化低成本：三颗芯片均为小封装，外围仅阻容、TVS少量器件，适合便携转接头量产。

适用产品：Type-C双向DP转接短线、笔记本扩展坞、便携显示器信号转换器、多屏办公切换配件。

四、PCB调试常见问题总结

1. 画面花屏、闪屏：优先检查差分阻抗与长度匹配，增大高速线与电源走线间距；
2. 反向DP无输出：核查AS7173DET控制电平，确认两颗CSA171SEL引脚同步逻辑；
3. PD快充协商失败：优化VBUS滤波电容，缩短CC引脚走线，减少寄生电容。

结语

AS7173搭配双CSA171的Type-C↔DP互转方案，通过协议主控+双路高速MUX架构解决双向信号路由与正反插兼容性难题，硬件电路标准化、PCB设计约束清晰，量产稳定性高。硬件工程师可基于本文电路与布线规范快速完成原理图、PCB开发，大幅缩短转接类产品研发周期。
