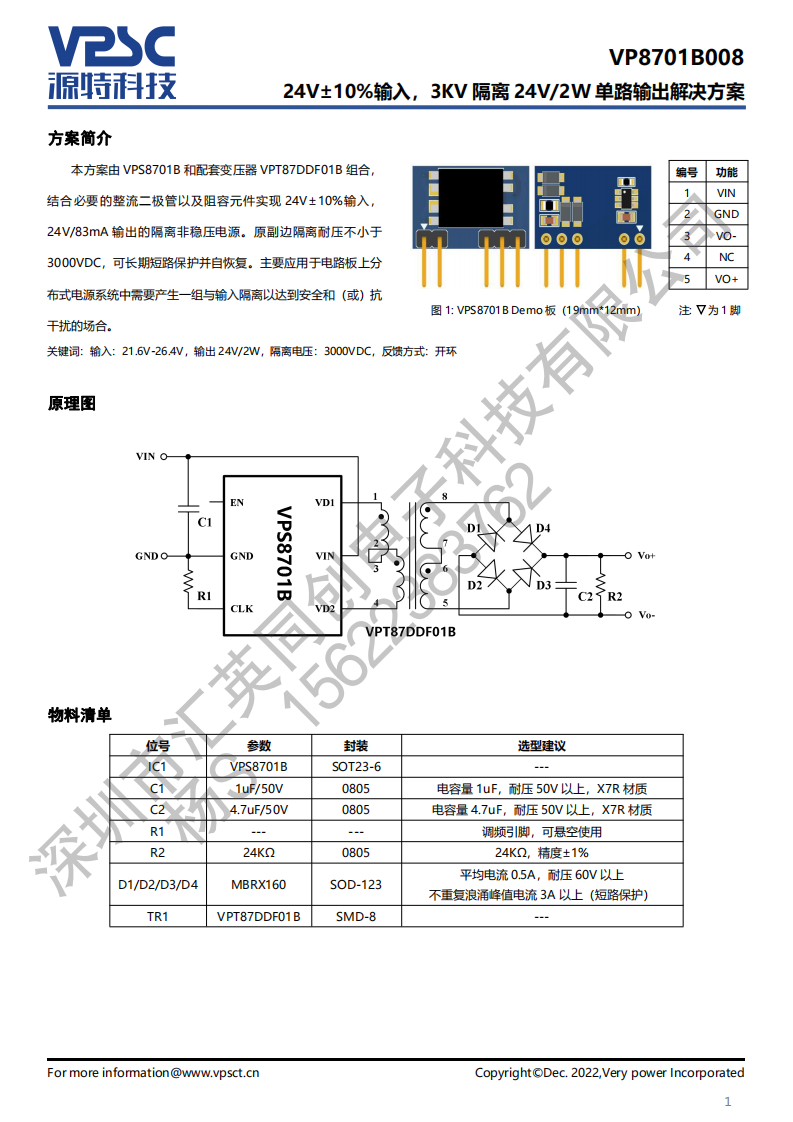

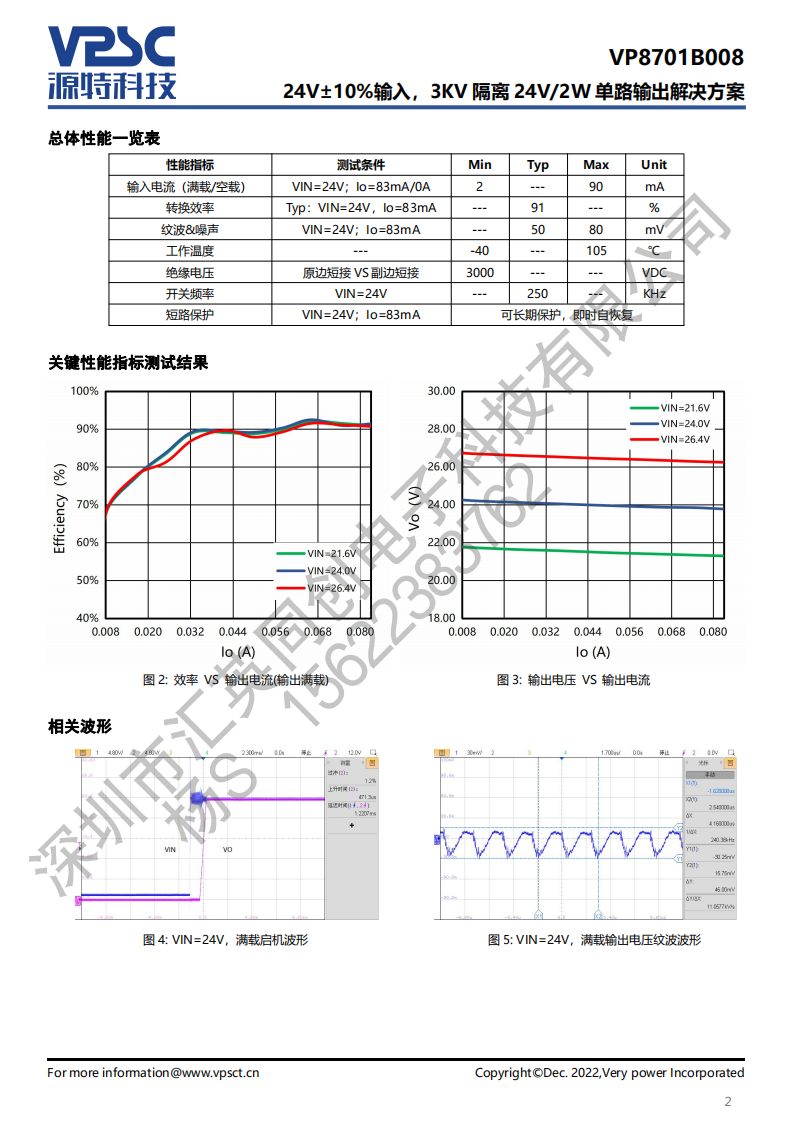

本方案由 VPS8701B 和配套变压器 VPT87DDF01B组合,结合必要的整流二极管以及阻容元件实现24V±10%输入,24V/83mA 输出的隔离非稳压电源。原副边隔离耐压不小于3000VDC,可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和(或)抗干扰的场合。
