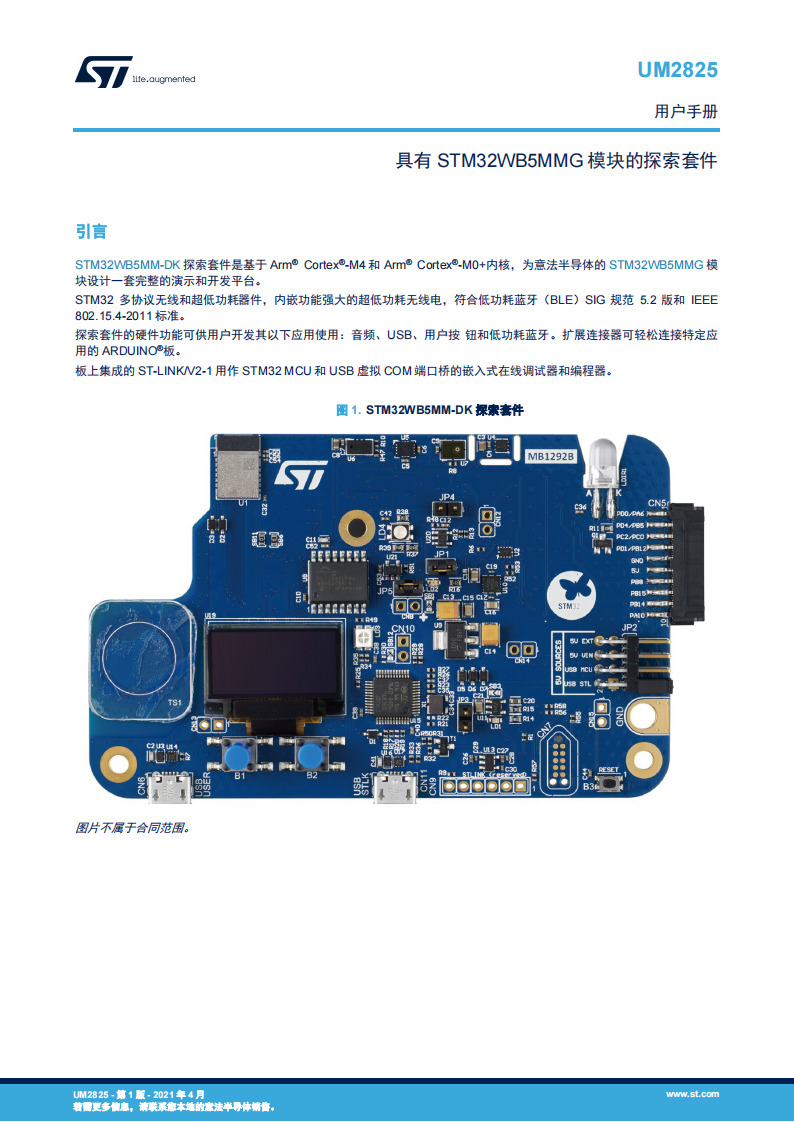

UM2825 具有 STM32WB5MMG 模块的探索套件

引言

STM32WB5MM-DK 探索套件是基于 Arm® Cortex®-M4 和 Arm® Cortex®-M0+内核，为意法半导体的 STM32WB5MMG 模块设计一套完整的演示和开发平台。

STM32 多协议无线和超低功耗器件，内嵌功能强大的超低功耗无线电，符合低功耗蓝牙（BLE）SIG 规范 5.2 版和 IEEE802.15.4-2011 标准。

探索套件的硬件功能可供用户开发其以下应用使用：音频、USB、用户按 钮和低功耗蓝牙。扩展连接器可轻松连接特定应用的 ARDUINO®板。

板上集成的 ST-LINK/V2-1 用作 STM32 MCU 和 USB 虚拟 COM 端口桥的嵌入式在线调试器和编程器。

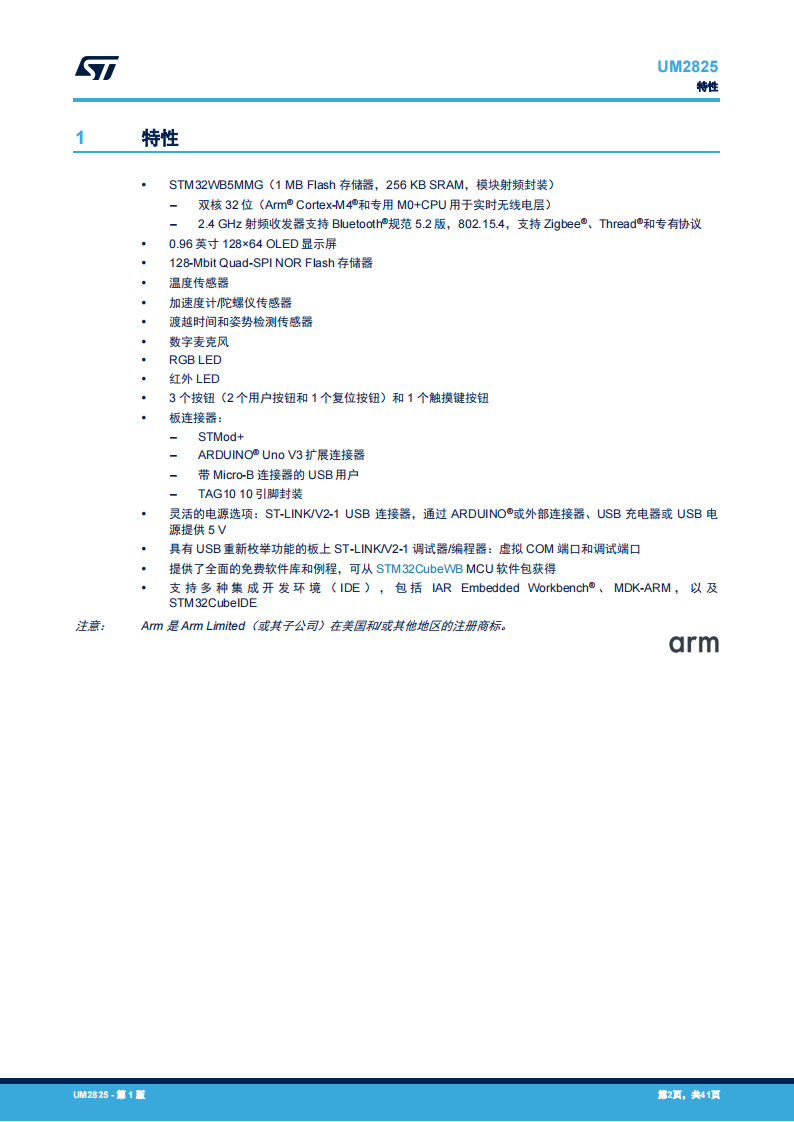

特性

STM32WB5MMG（1 MB Flash 存储器，256 KB SRAM，模块射频封装）

‒双核 32 位（Arm® Cortex-M4®和专用 M0+CPU 用于实时无线电层）

‒2.4 GHz 射频收发器支持 Bluetooth®规范 5.2 版，802.15.4，支持 Zigbee®、Thread®和专有协议

0.96 英寸 128×64 OLED 显示屏

128-Mbit Quad-SPI NOR Flash 存储器

温度传感器

加速度计/陀螺仪传感器

渡越时间和姿势检测传感器

数字麦克风

RGB LED

红外 LED

3 个按钮（2 个用户按钮和 1 个复位按钮）和 1 个触摸键按钮

板连接器：

‒STMod+

‒ARDUINO® Uno V3 扩展连接器

‒带 Micro-B 连接器的 USB 用户

‒TAG10 10 引脚封装

灵活的电源选项：ST-LINK/V2-1 USB 连接器，通过 ARDUINO®或外部连接器、USB 充电器或 USB 电源提供 5 V

具有 USB 重新枚举功能的板上 ST-LINK/V2-1 调试器/编程器：虚拟 COM 端口和调试端口

提供了全面的免费软件库和例程，可从 STM32CubeWB MCU 软件包获得

支持多种集成开发环境（ IDE ），包括 IAR Embedded Workbench® 、 MDK-ARM ，以及STM32CubeIDE
