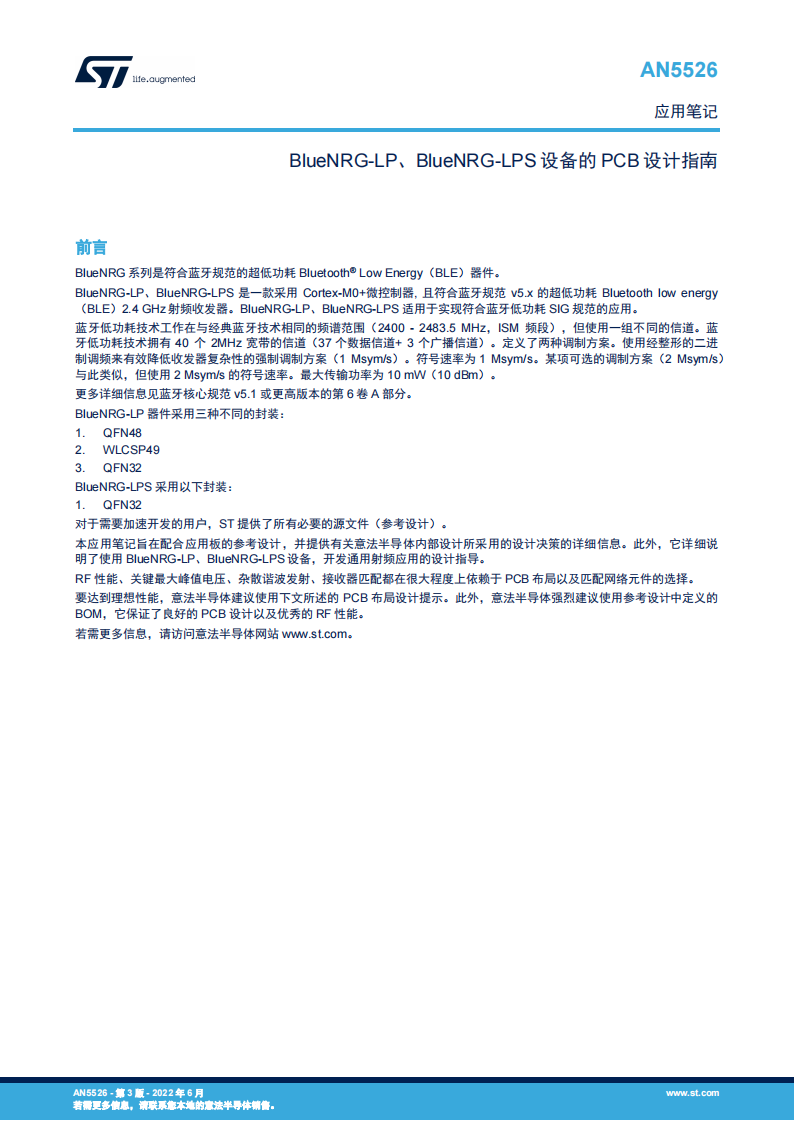

AN5526 BlueNRG-LP、BlueNRG-LPS 设备的 PCB 设计指南_技术资料

前言

BlueNRG 系列是符合蓝牙规范的超低功耗 Bluetooth®Low Energy（BLE）器件。

BlueNRG-LP、BlueNRG-LPS 是一款采用 Cortex-M0+微控制器, 且符合蓝牙规范 v5.x 的超低功耗 Bluetooth low energy（BLE）2.4 GHz 射频收发器。BlueNRG-LP、BlueNRG-LPS 适用于实现符合蓝牙低功耗 SIG 规范的应用。

蓝牙低功耗技术工作在与经典蓝牙技术相同的频谱范围（2400 - 2483.5 MHz，ISM 频段），但使用一组不同的信道。蓝牙低功耗技术拥有 40 个 2MHz 宽带的信道（37 个数据信道+ 3 个广播信道）。定义了两种调制方案。使用经整形的二进

制调频来有效降低收发器复杂性的强制调制方案（1 Msym/s）。符号速率为 1 Msym/s。某项可选的调制方案（2 Msym/s）与此类似，但使用 2 Msym/s 的符号速率。最大传输功率为 10 mW（10 dBm）。

BlueNRG-LP 器件采用三种不同的封装：

1. QFN48

2. WLCSP49

3. QFN32

BlueNRG-LPS 采用以下封装：

1. QFN32

对于需要加速开发的用户，ST 提供了所有必要的源文件（参考设计）。

本应用笔记旨在配合应用板的参考设计，并提供有关意法半导体内部设计所采用的设计决策的详细信息。此外，它详细说明了使用 BlueNRG-LP、BlueNRG-LPS 设备，开发通用射频应用的设计指导。

RF 性能、关键最大峰值电压、杂散谐波发射、接收器匹配都在很大程度上依赖于 PCB 布局以及匹配网络元件的选择。

要达到理想性能，意法半导体建议使用下文所述的 PCB 布局设计提示。此外，意法半导体强烈建议使用参考设计中定义的BOM，它保证了良好的 PCB 设计以及优秀的 RF 性能。
