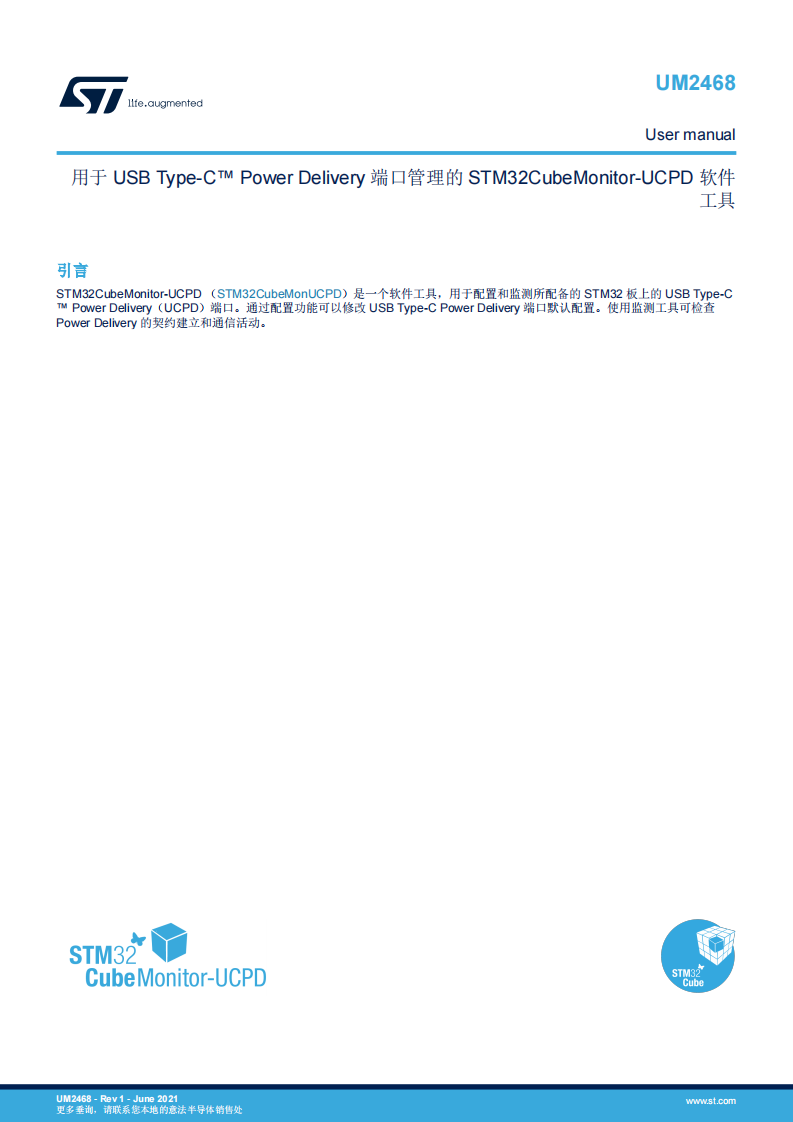

USB Type-C™ Power Delivery 端口管理的 软件工具

STM32CubeMonitor-UCPD （STM32CubeMonUCPD）是一个软件工具，用于配置和监测所配备的 STM32 板上的 USB Type-C™ Power Delivery（UCPD）端口。通过配置功能可以修改 USB Type-C Power Delivery 端口默认配置。使用监测工具可检查Power Delivery 的契约建立和通信活动。

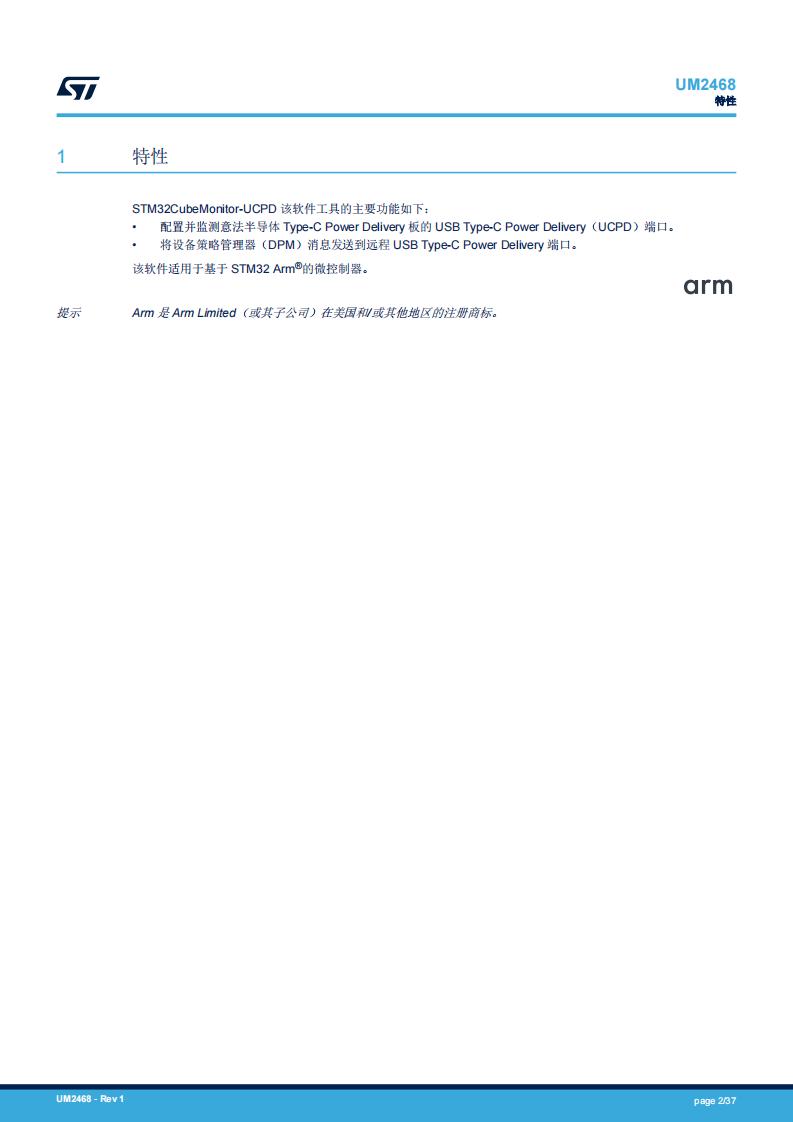

特性

STM32CubeMonitor-UCPD 该软件工具的主要功能如下：

• 配置并监测意法半导体 Type-C Power Delivery 板的 USB Type-C Power Delivery（UCPD）端口。

• 将设备策略管理器（DPM）消息发送到远程 USB Type-C Power Delivery 端口。

该软件适用于基于 STM32 Arm®的微控制器。

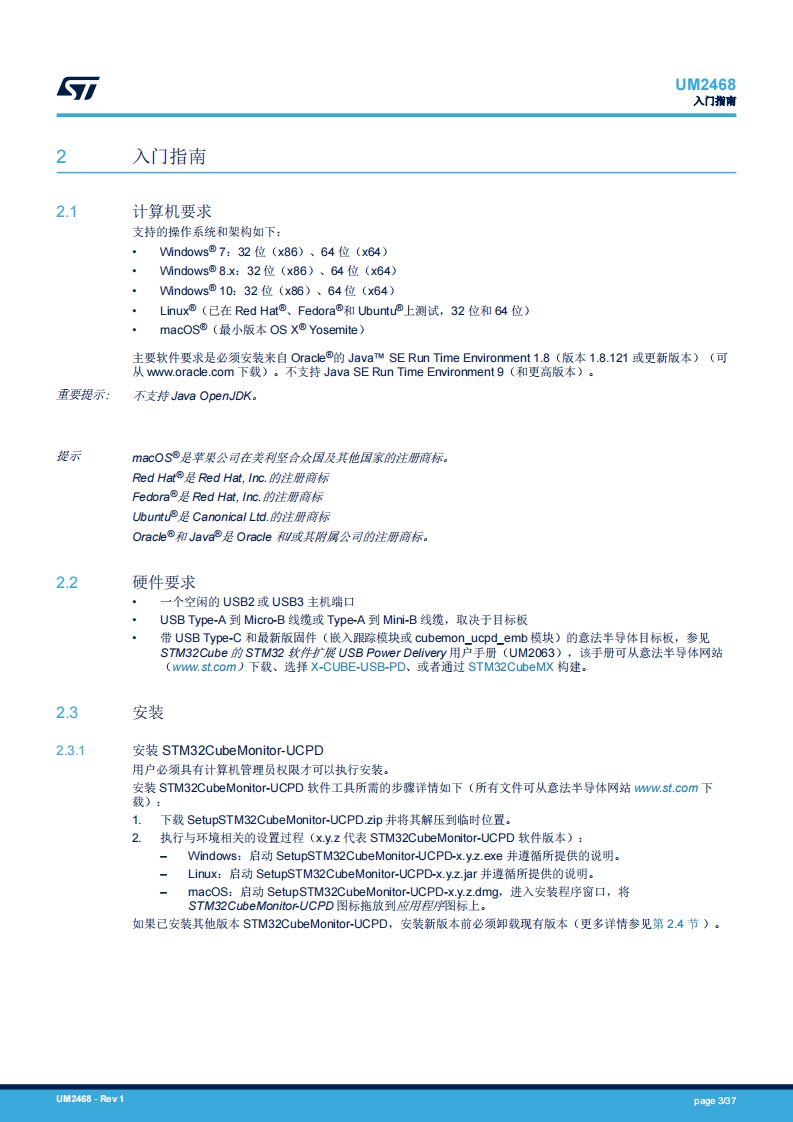

计算机要求

支持的操作系统和架构如下：

• Windows® 7：32 位（x86）、64 位（x64）
• Windows® 8.x：32 位（x86）、64 位（x64）
• Windows® 10：32 位（x86）、64 位（x64）
• Linux®（已在 Red Hat®、Fedora®和 Ubuntu®上测试，32 位和 64 位）
• macOS®（最小版本 OS X® Yosemite）

主要软件要求是必须安装来自 Oracle®的 Java™ SE Run Time Environment 1.8（版本 1.8.121 或更新版本）（可从 www.oracle.com 下载）。不支持 Java SE Run Time Environment 9（和更高版本）。

硬件要求

• 一个空闲的 USB2 或 USB3 主机端口

• USB Type-A 到 Micro-B 线缆或 Type-A 到 Mini-B 线缆，取决于目标板
• 带 USB Type-C 和最新版固件（嵌入跟踪模块或 cubemon_ucpd_emb 模块）的意法半导体目标板，参见

STM32Cube 的 STM32 软件扩展 USB Power Delivery 用户手册（UM2063），该手册可从意法半导体网站（www.st.com）下载、选择 X-CUBE-USB-PD、或者通过 STM32CubeMX 构建。
