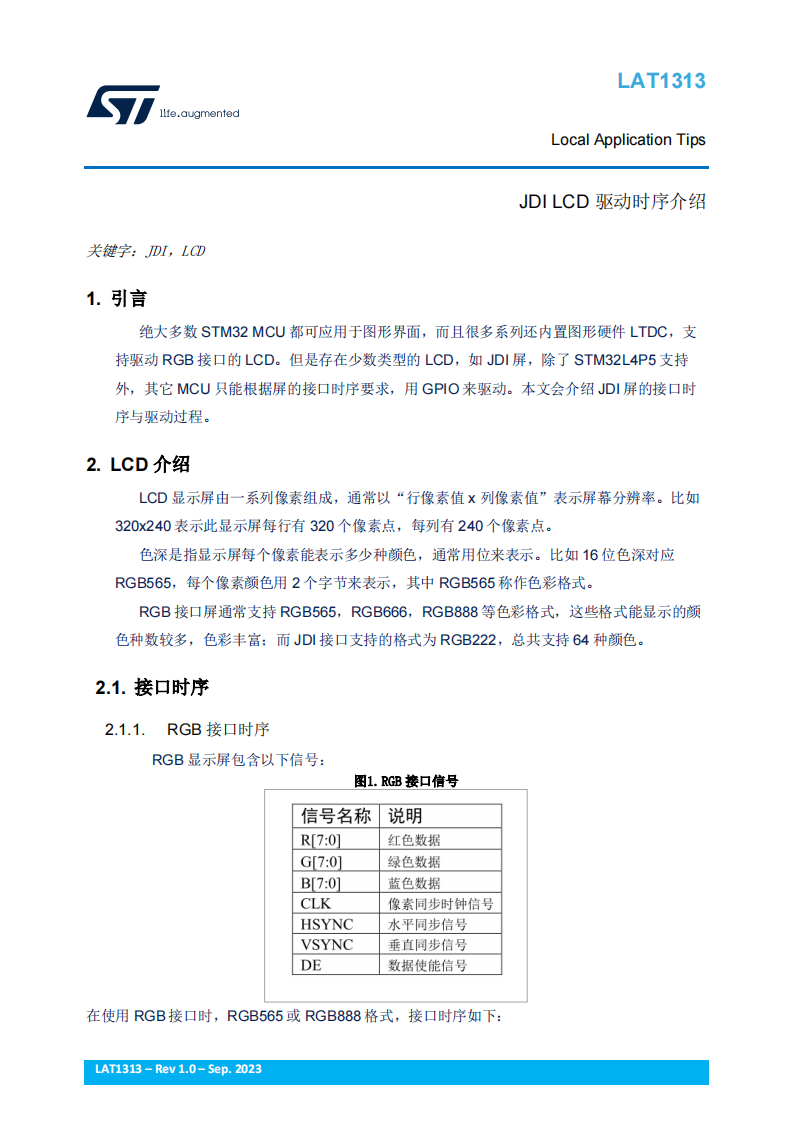

LAT1313 JDI LCD 驱动时序介绍

引言

绝大多数 STM32 MCU 都可应用于图形界面，而且很多系列还内置图形硬件 LTDC，支持驱动 RGB 接口的 LCD。但是存在少数类型的 LCD，如 JDI 屏，除了 STM32L4P5 支持外，其它 MCU 只能根据屏的接口时序要求，用 GPIO 来驱动。本文会介绍 JDI 屏的接口时序与驱动过程。

LCD 介绍

LCD 显示屏由一系列像素组成，通常以“行像素值 x 列像素值”表示屏幕分辨率。比如320x240 表示此显示屏每行有 320 个像素点，每列有 240 个像素点。色深是指显示屏每个像素能表示多少种颜色，通常用位来表示。比如 16 位色深对应RGB565，每个像素颜色用 2 个字节来表示，其中 RGB565 称作色彩格式。RGB 接口屏通常支持 RGB565，RGB666，RGB888 等色彩格式，这些格式能显示的颜色种数较多，色彩丰富；而 JDI 接口支持的格式为 RGB222，总共支持 64 种颜色。

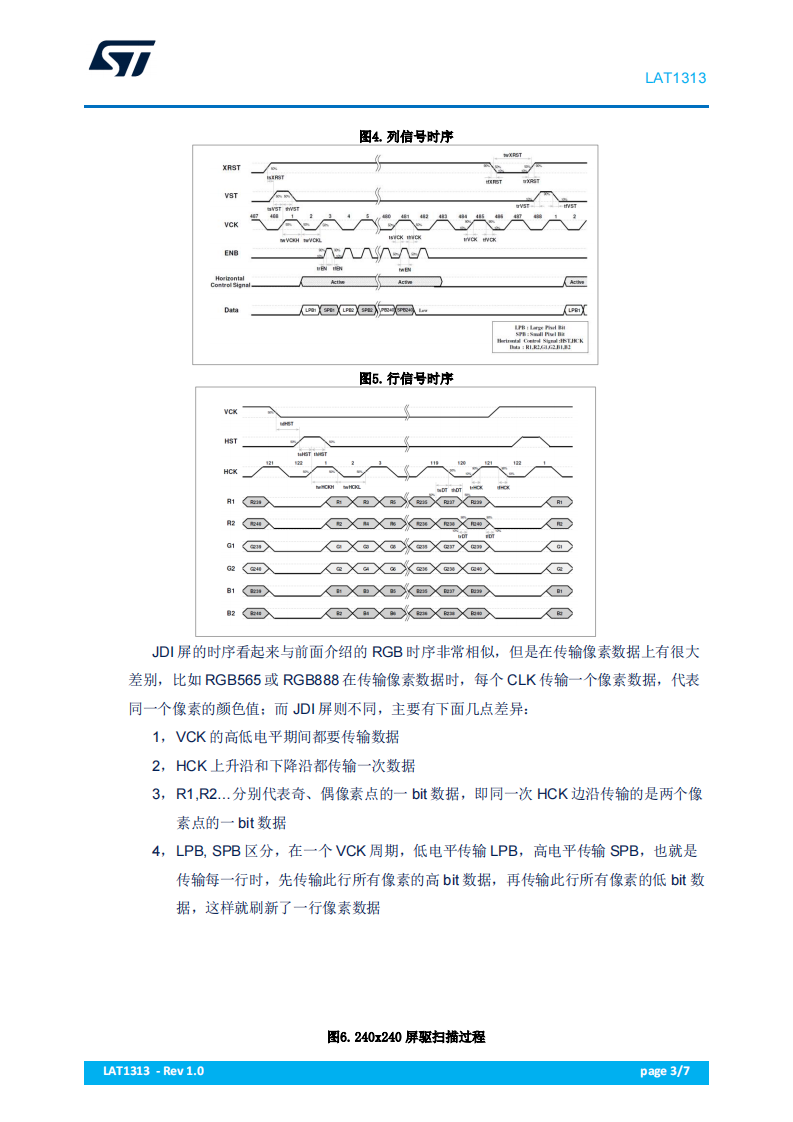

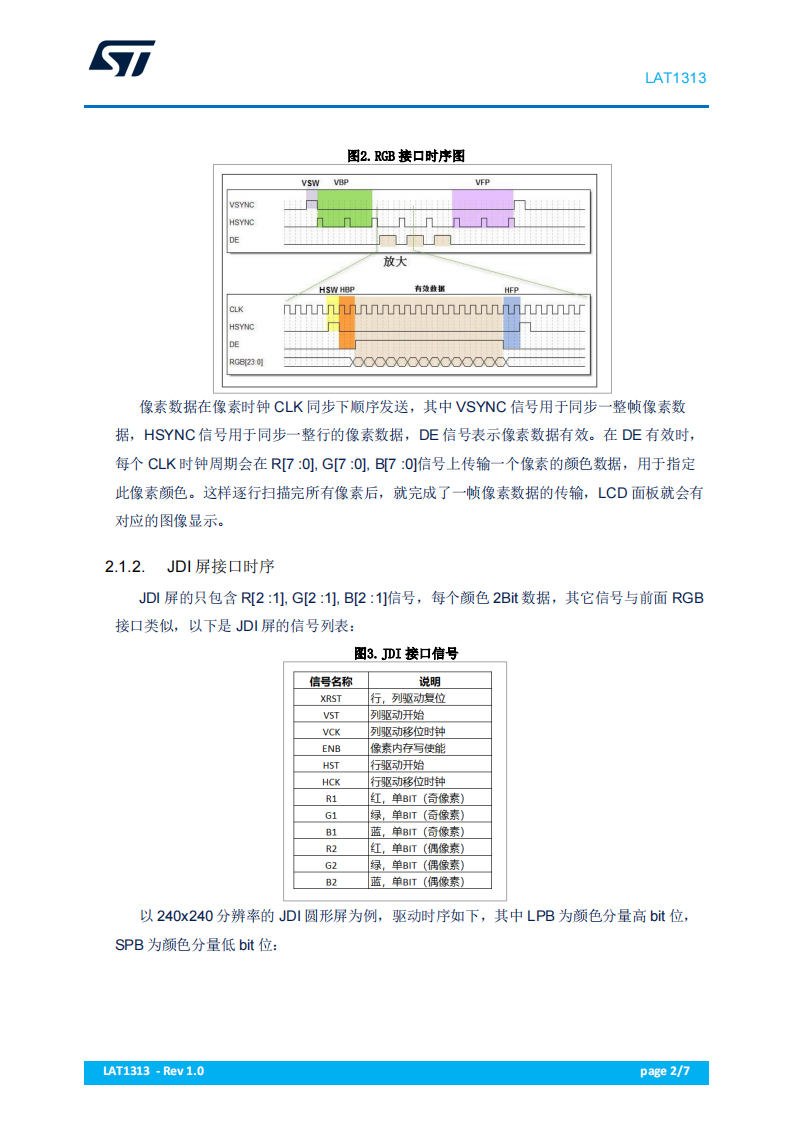

测试与小结

结合以上时序，在 STM32U575 Nucleo 板上，使用 GPIO 驱动 JDI 屏能正常显示。在实际使用 JDI 屏时需要仔细查看时序，并结合时序参数来优化显示驱动。
