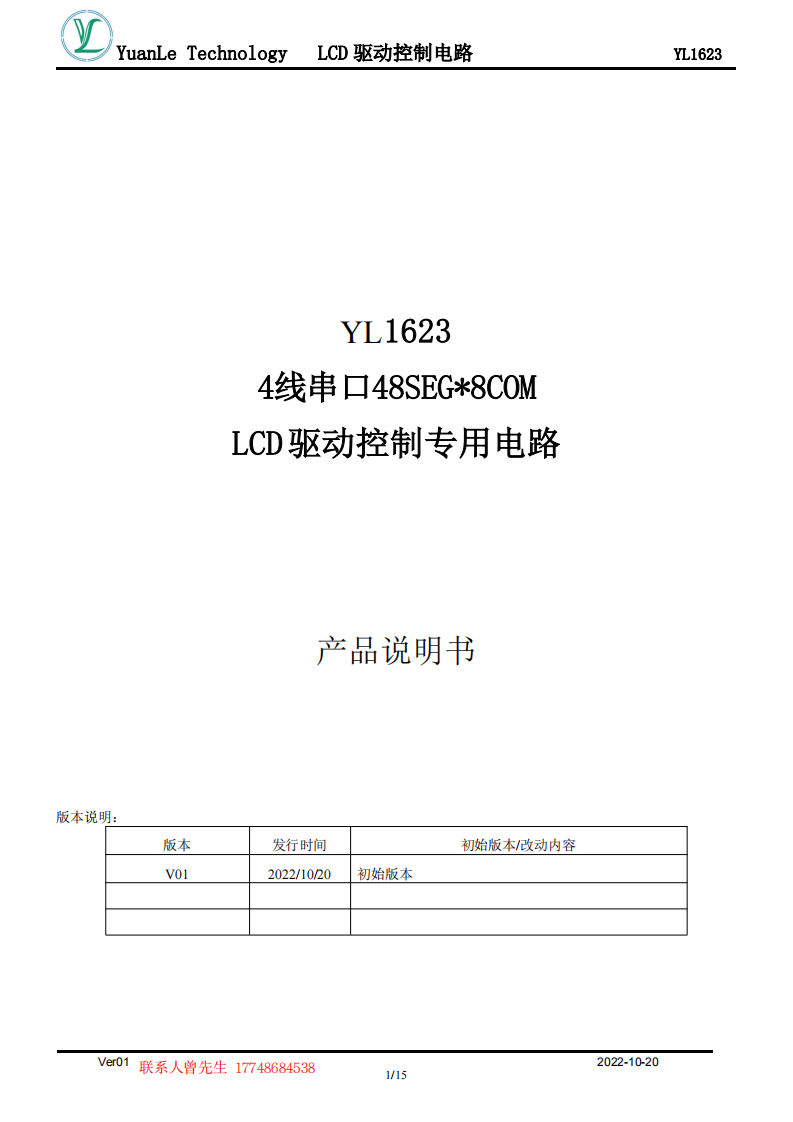

LCD驱动控制专用电路：YL1623兼容HT1623 4线串口48SEG*8COM

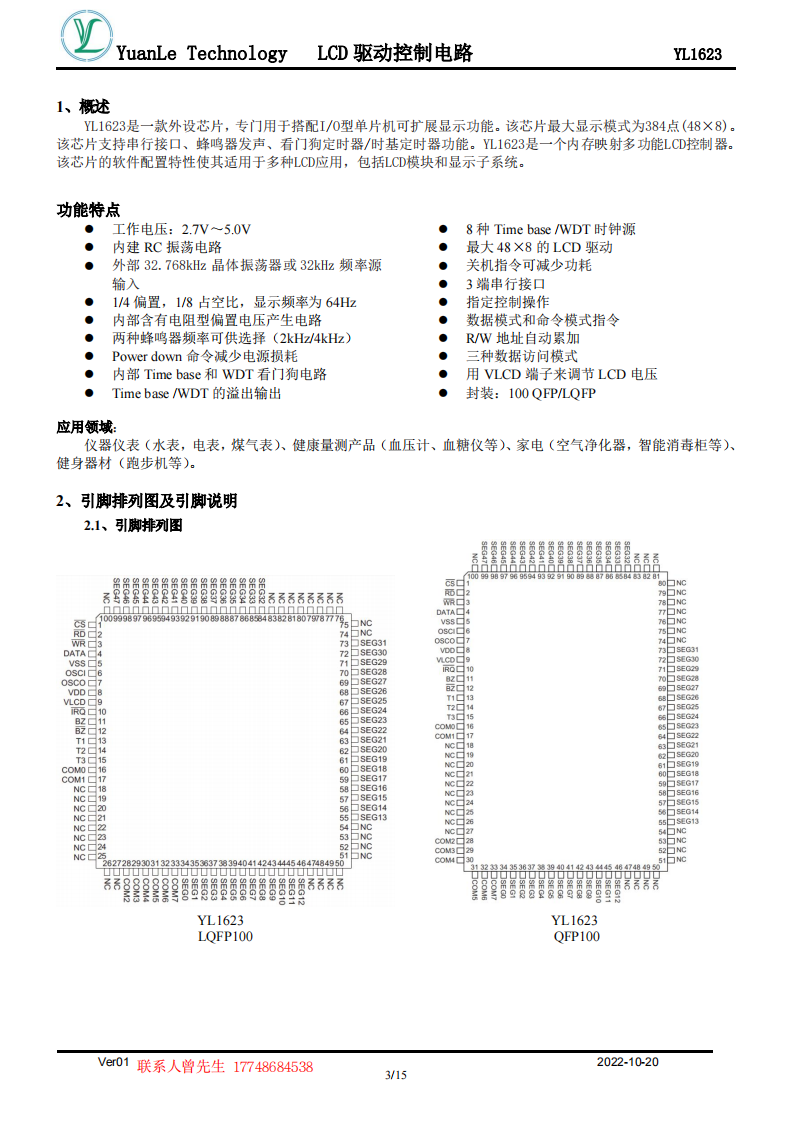

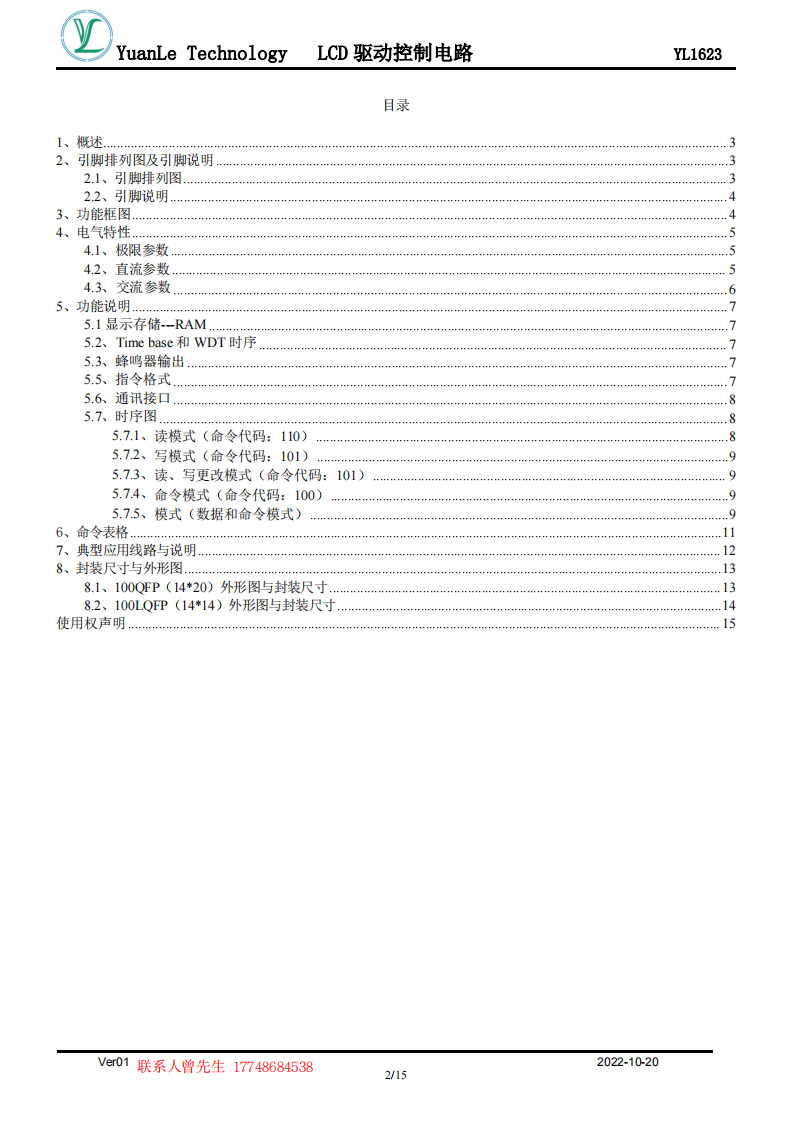

1、概述

YL1623是一款外设芯片，专门用于搭配I/O型单片机可扩展显示功能。该芯片最大显示模式为384点(48×8)。该芯片支持串行接口、蜂鸣器发声、看门狗定时器/时基定时器功能。YL1623是一个内存映射多功能LCD控制器。该芯片的软件配置特性使其适用于多种LCD应用，包括LCD模块和显示子系统。

功能特点

 工作电压：2.7V～5 .0V

 内建RC 振荡电路

 外部32.768kHz 晶体振荡器或32kHz 频率源输入

 1/4 偏置，1/8 占空比，显示频率为64Hz

 内部含有电阻型偏置电压产生电路

 两种蜂鸣器频率可供选择（2kHz/4kHz）

 Power down 命令减少电源损耗

 内部Time base 和WDT 看门狗电路

 Time base /WDT 的溢出输出

 8 种Time base /WDT 时钟源

 最大48×8 的LCD 驱动

 关机指令可减少功耗

 3 端串行接口

 指定控制操作

 数据模式和命令模式指令

 R/W 地址自动累加

 三种数据访问模式

 用VLCD 端子来调节LCD 电压

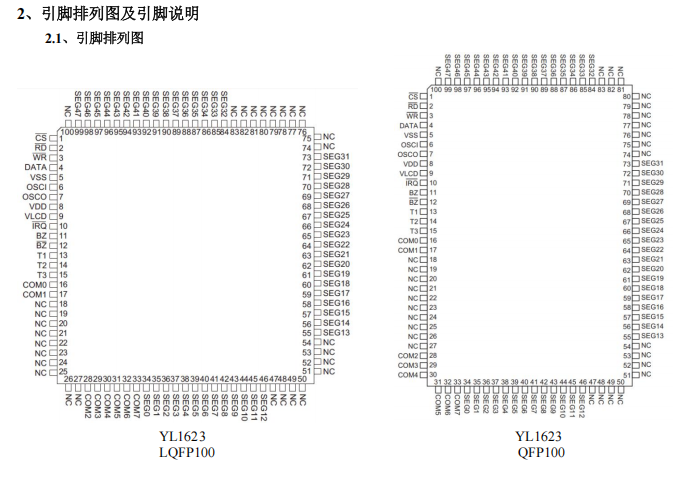

 封装：100 QFP/LQFP

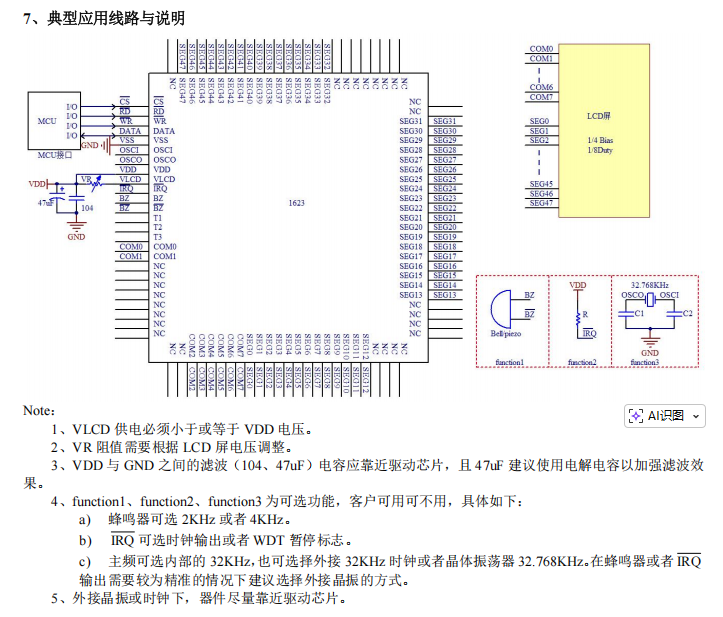

应用领域：

仪器仪表（水表，电表，煤气表）、健康量测产品（血压计、血糖仪等）、家电（空气净化器，智能消毒柜等）、健身器材（跑步机等）
