LCD驱动控制电路：YL1622兼容HT1622 CS1622 TM1622 32SEG*8COM

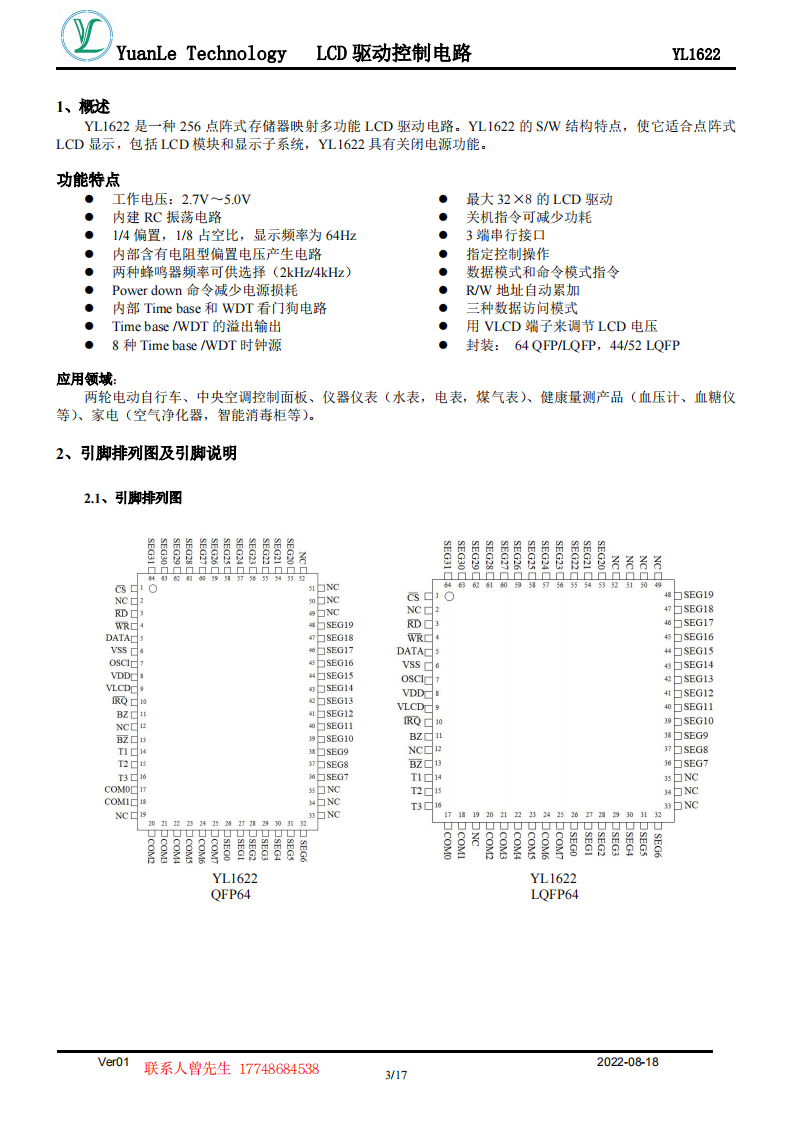

1、概述

YL1622 是一种256 点阵式存储器映射多功能LCD 驱动电路。YL1622 的S/W 结构特点，使它适合点阵式 LCD 显示，包括LCD 模块和显示子系统，YL1622 具有关闭电源功能。

功能特点

 工作电压：2.7V～5 .0V

 内建RC 振荡电路

 1/4 偏置，1/8 占空比，显示频率为64Hz

 内部含有电阻型偏置电压产生电路

 两种蜂鸣器频率可供选择（2kHz/4kHz）

 Power down 命令减少电源损耗

 内部Time base 和WDT 看门狗电路

 Time base /WDT 的溢出输出

 8 种Time base /WDT 时钟源

 最大32×8 的LCD 驱动

 关机指令可减少功耗

 3 端串行接口

 指定控制操作

 数据模式和命令模式指令

 R/W 地址自动累加

 三种数据访问模式

 用VLCD 端子来调节LCD 电压

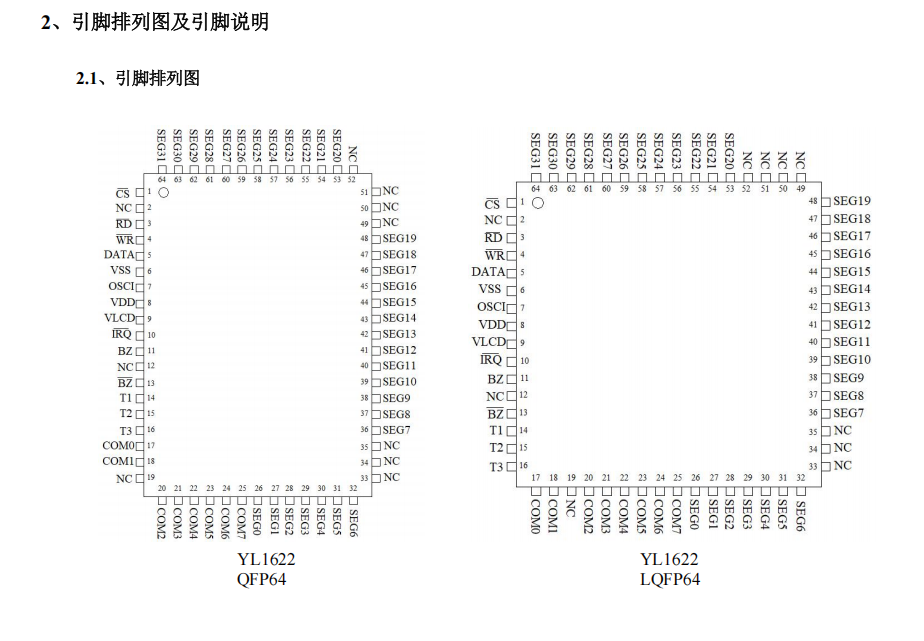

 封装： 64 QFP/LQFP，44/52 LQFP

应用领域：

两轮电动自行车、中央空调控制面板、仪器仪表（水表，电表，煤气表）、健康量测产品（血压计、血糖仪等）、家电（空气净化器，智能消毒柜等）。
