YL1621兼容HT1621B TM1621 CS1621 LCD驱动控制专用电路

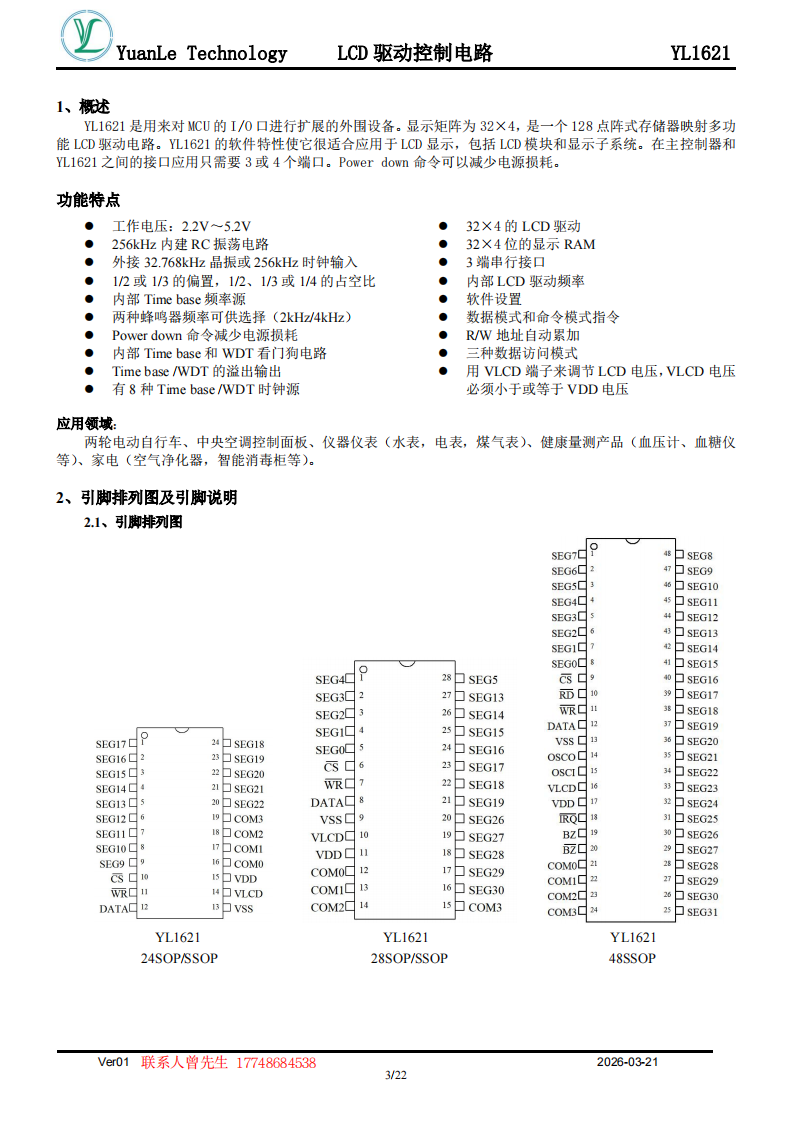

1、概述

YL1621 是用来对MCU 的I/O 口进行扩展的外围设备。显示矩阵为32×4，是一个128 点阵式存储器映射多功能LCD 驱动电路。YL1621 的软件特性使它很适合应用于LCD 显示，包括LCD 模块和显示子系统。在主控制器和 YL1621 之间的接口应用只需要3 或4 个端口。Power down 命令可以减少电源损耗。

功能特点

 工作电压：2.2V～5 .2V

 256kHz 内建RC 振荡电路

 外接32.768kHz 晶振或256kHz 时钟输入

 1/2 或1/3 的偏置，1/2、1/3 或1/4 的占空比

 内部Time base 频率源

 两种蜂鸣器频率可供选择（2kHz/4kHz）

 Power down 命令减少电源损耗

 内部Time base 和WDT 看门狗电路

 Time base /WDT 的溢出输出

 有8 种Time base /WDT 时钟源

 32×4 的LCD 驱动

 32×4 位的显示RAM

 3 端串行接口

 内部LCD 驱动频率

 软件设置

 数据模式和命令模式指令

 R/W 地址自动累加

 三种数据访问模式

 用VLCD 端子来调节LCD 电压，VLCD 电压必须小于或等于VDD 电压

应用领域：

两轮电动自行车、中央空调控制面板、仪器仪表（水表，电表，煤气表）、健康量测产品（血压计、血糖仪等）、家电（空气净化器，智能消毒柜等）。
