一、产品概述

型号：FZH165-COG
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）
功能：专为驱动 280段LCD（35 SEG × 8 COM）设计的驱动芯片，适用于低功耗便携设备。

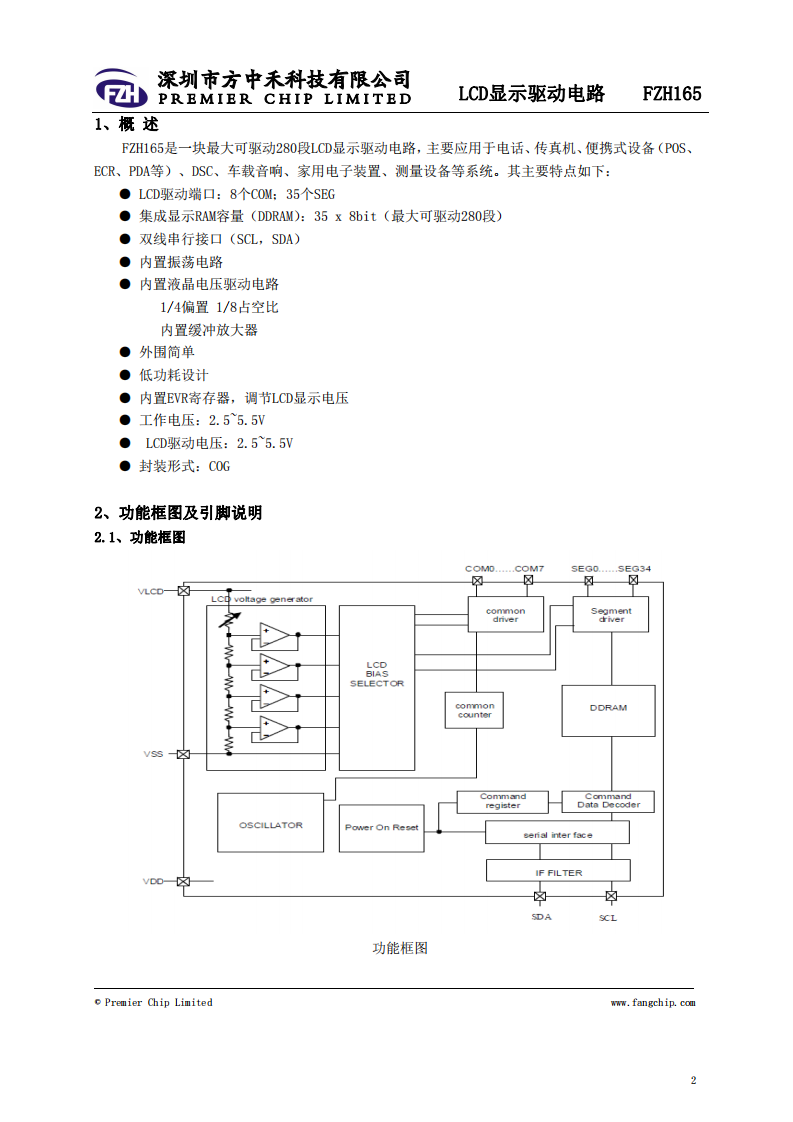

二、关键特性

1. 驱动能力：
   • 最大支持 280段显示（35段线×8位线）。
   • 集成 35×8bit显示RAM（DDRAM），直接映射LCD内容。
2. 接口与控制：
   • 双线串行接口（SCL时钟线、SDA数据线），兼容I²C协议。
   • 支持指令/数据传输模式，通过指令判别位（D7）区分命令与数据。
3. 低功耗设计：
   • 静态电流 ≤5μA（显示关闭时）。
   • 提供 4种省电模式（FR帧频可调：50Hz~80Hz），显著降低工作电流。
4. 电压管理：
   • 工作电压：2.5V~5.5V（逻辑电源VDD、LCD驱动电压VLCD）。
   • 内置 32级EVR调节（步进式LCD驱动电压），适应不同液晶材料（VO范围2.5V~5.5V）。
5. 内置功能：
   • 振荡电路、缓冲放大器、1/4偏置与1/8占空比驱动波形。
   • 支持 行翻转（Line Inversion） 和 帧翻转（Frame Inversion） 模式，降低显示闪烁。

三、应用场景

• 便携设备：POS机、ECR、PDA、数码相机（DSC）。
• 车载与家电：车载音响、家用电子装置、测量仪器。
• 通信设备：电话、传真机显示模块。

四、设计注意事项

1. 电源管理：
   • 数字/模拟电源需分离布线，降低噪声干扰。
   • VDD/VLCD引脚需加 退耦电容（推荐陶瓷电容）。
2. 保护措施：
   • 防止电源反接（可串联二极管）。
   • 未使用的输入引脚必须接地或电源，避免浮空。
3. EMC防护：
   • 避免强电磁场环境，防止IC误动作。
4. 热管理：
   • 功耗随温度升高需降额使用（>25℃时，每℃降额0.75mW）。

五、典型应用电路

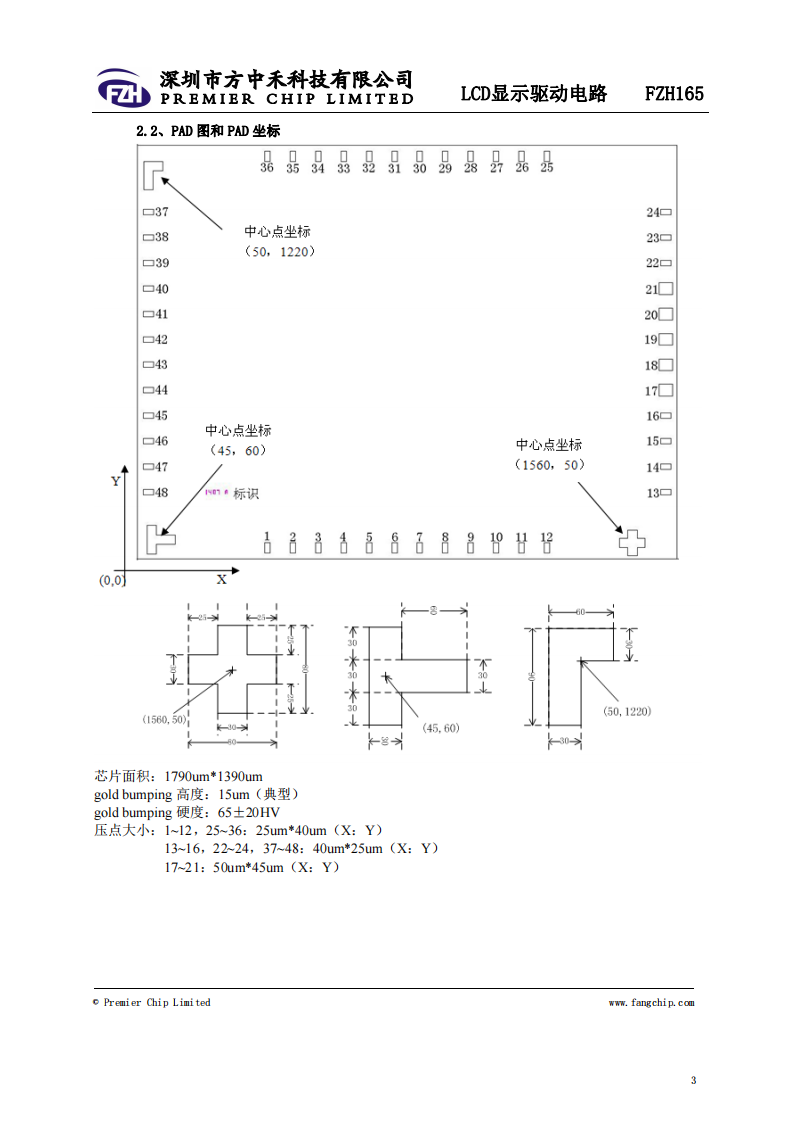

六、封装与物理规格

• 封装形式：COG（Chip on Glass）
• 芯片尺寸：1790μm × 1390μm
• 金凸点高度：15μm（典型值）

总结：FZH165是一款高集成度、低功耗的LCD驱动芯片，通过灵活的串行控制和电压调节能力，广泛适用于各类中小型LCD显示场景。设计时需重点关注电源稳定性与EMC防护，以发挥最佳性能。
