小功率 AC/DC 适配器、充电器设计长期存在三大核心痛点：一是副边反馈方案需搭配光耦与次级反馈电路，BOM 成本高、产品体积难缩减；二是传统硬开关反激损耗高，轻载待机功耗无法满足低功耗要求；三是线缆压降导致输出负载调整率差，保护机制不完善易引发系统故障。作为适配器与充电器供电的核心组件，反激稳压器的集成度、转换效率与反馈精度直接决定终端产品的成本、体积与可靠性。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SY50136Z 芯片。
一、原生集成：一体化架构设计，适配小功率适配器与充电器场景需求

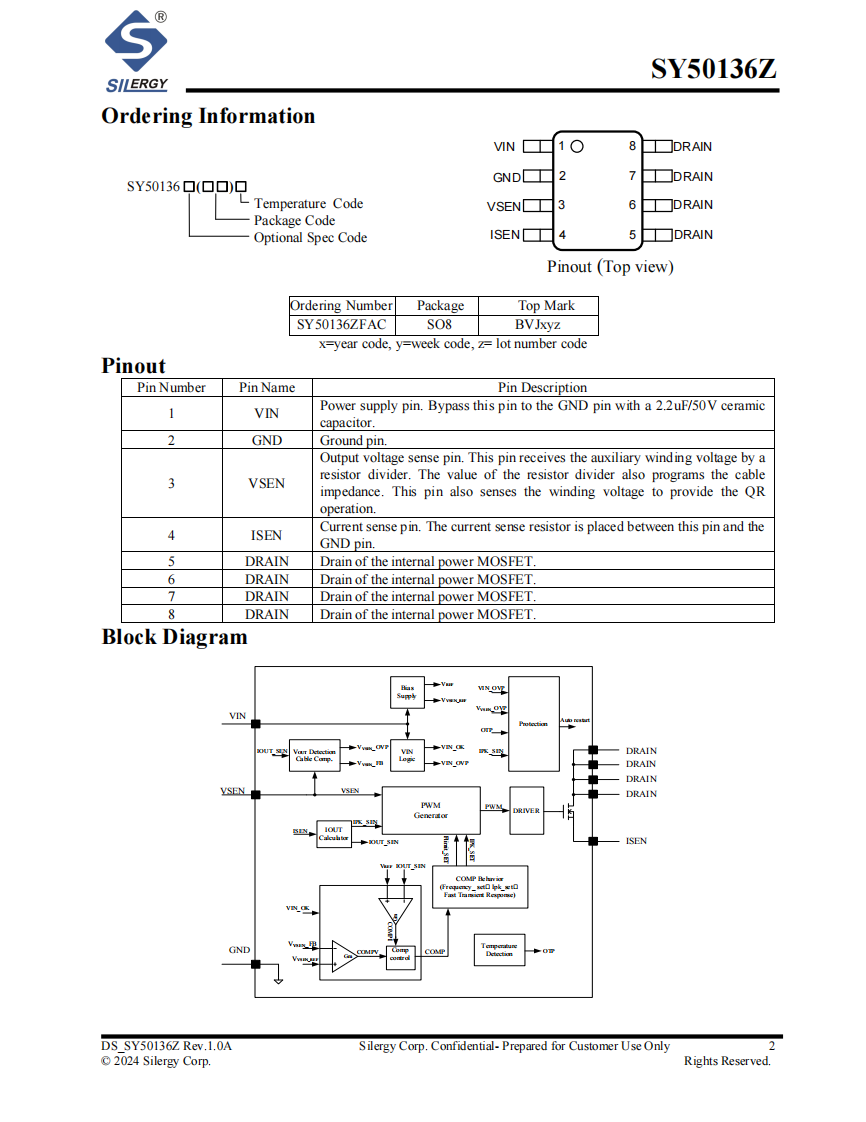

SY50136Z 并非简单的控制电路与功率器件的组合拼接，而是立足于小功率 AC/DC 适配器、电池充电器全场景需求的一体化原生架构设计。芯片原生集成 650V/2.2Ω 高压功率 MOSFET、原边恒压恒流控制模块、准谐振谷值开关模块、自适应 PWM/PFM 控制模块、线缆补偿模块、全维度保护模块、高压启动模块、频率限制模块。在 SO8 封装内实现了高集成度、低成本、高效率、高可靠性的四重平衡，完美适配 AC/DC 适配器、电池充电器的一站式解决方案。
二、五大核心技术亮点，破解小功率反激设计痛点

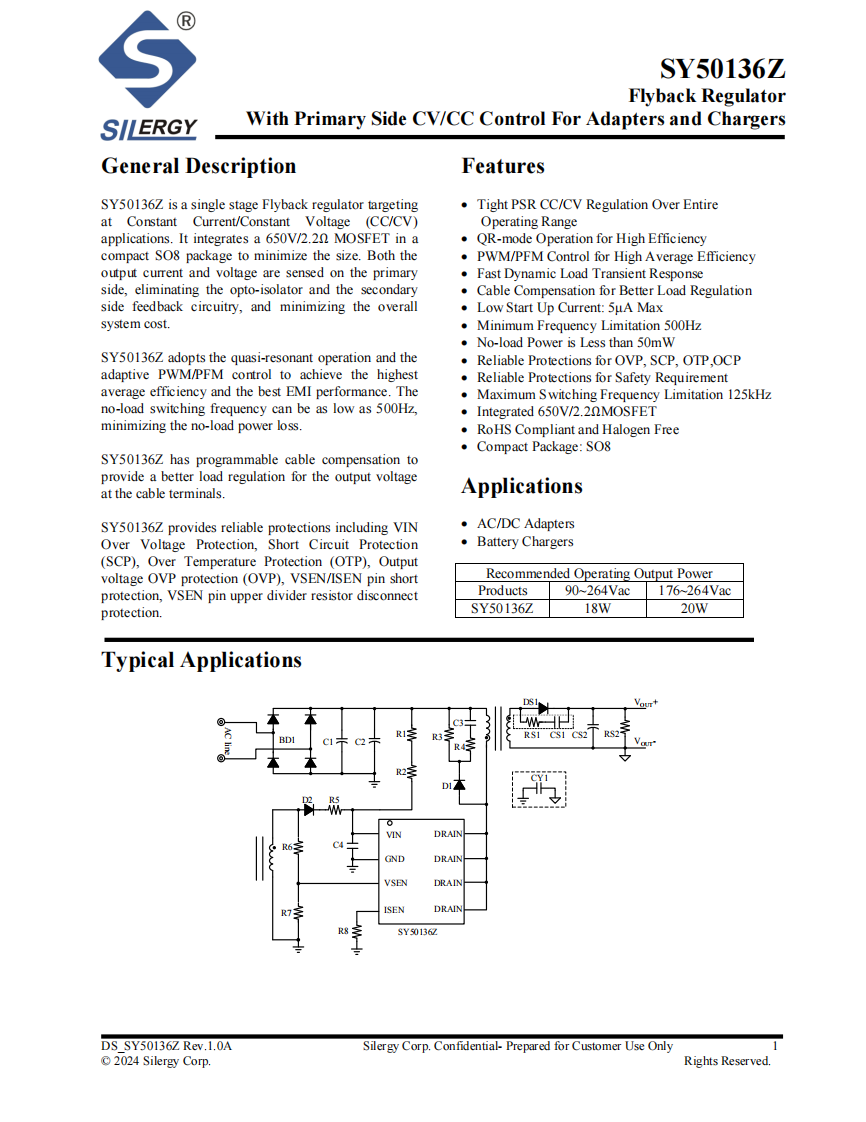

SY50136Z 采用 SO8 紧凑封装，输入电压范围 90~264Vac，最大开关频率 125kHz，空载最低开关频率 500Hz，内置 650V 高压 MOSFET 与原边 CV/CC 控制电路，90~264Vac 宽压输入下额定输出功率 18W，专为小功率适配器与充电器应用打造。
高集成单芯片方案，极简外围降成本
内置 650V 耐压、2.2Ω 导通电阻的功率 MOSFET，省去外置功率管器件
原边采样实现恒压 / 恒流控制，无需光耦与次级侧反馈电路
SO8 小型化封装，大幅缩减 PCB 占用面积，简化整体系统设计
准谐振 + PWM/PFM 混合控制，全工况高效率
工作在准谐振模式，功率 MOSFET 在电压谷值开通，有效降低开关损耗
采用自适应 PWM/PFM 控制方式，提升全负载段平均工作效率
空载开关频率低至 500Hz，空载功耗控制在 50mW 以下
精准原边控制，线缆补偿优化负载调整率
全工作范围内实现高精度原边恒压恒流调节，输出精度稳定
搭载可编程线缆补偿功能，抵消线缆压降，优化终端输出电压负载调整率
线缆补偿系数典型值 25μA/V，可通过分压电阻灵活调节补偿效果

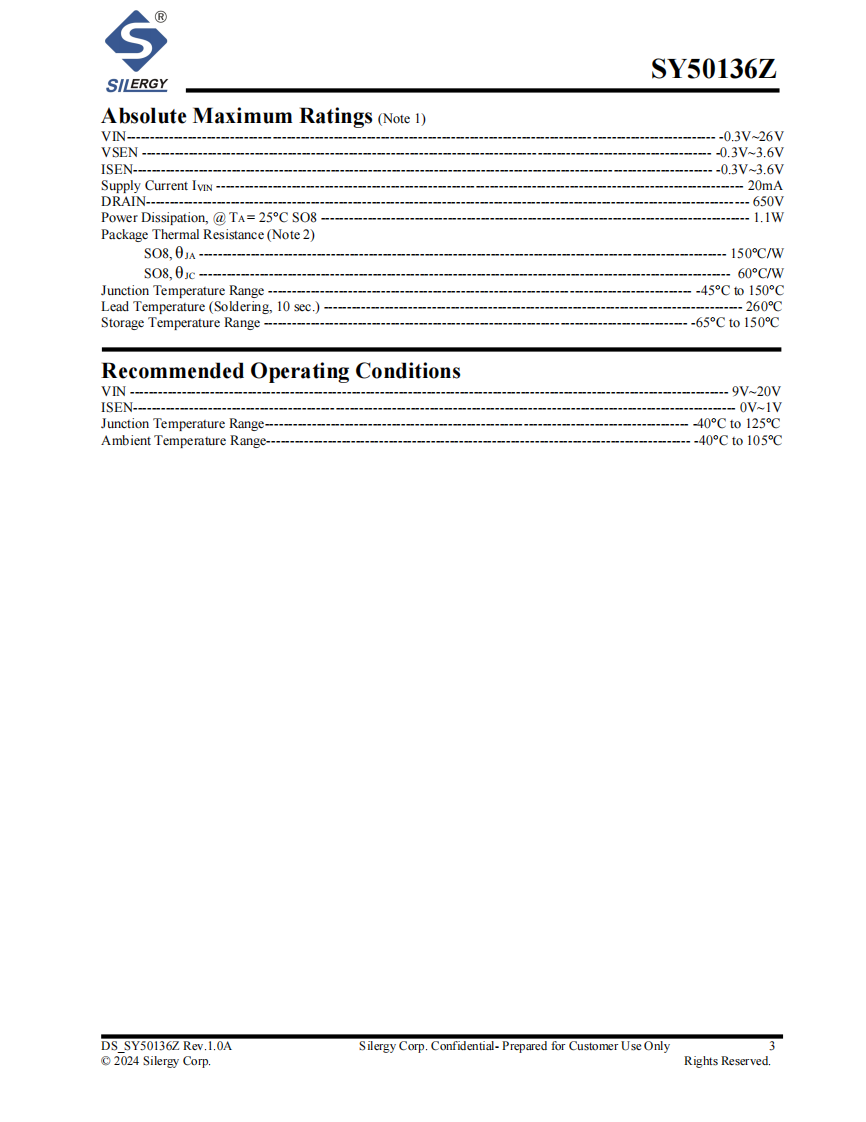

超低启动与工作功耗，轻载运行更节能
最大启动电流仅 5μA，启动阶段功耗控制在极低水平
正常工作电流典型值 1.53mA，静态功耗表现优异
内置最小开关频率限制，避免工作中产生音频噪声
全维度硬件保护，系统运行安全可靠
支持输入 VIN 过压保护、输出过压保护、短路保护、150℃过温保护
具备 VSEN 引脚短路保护、ISEN 引脚短路保护、VSEN 上分压电阻断开保护
过温保护滞后 20℃自动恢复，故障触发后进入打嗝模式重启
三、产品核心价值与定位
总体而言，SY50136Z 绝非一款简单的 “反激稳压器”，而是矽力杰针对小功率适配器、充电器场景，在高集成、低成本、高效率、高精度、高可靠五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。
该芯片原生适配 AC/DC 适配器、电池充电器等小功率供电场景，90~264Vac 宽压输入条件下支持最大 18W 输出功率。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SY50136Z 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的电源产品在适配器、充电器领域实现更高效、更可靠的落地。
随着小功率供电设备持续向高集成、低成本、低待机功耗方向升级，集成化原边控制反激方案已成为行业主流趋势，SY50136Z 凭借单芯片一体化架构与核心技术优势，成为小功率适配器与充电器电源设计的优选核心器件。
