传统反激电源设计长期被三大痛点卡脖子：一是单模式运行导致高低压、轻重载效率严重失衡，变压器体积难缩减；二是宽压输入下 OCP 保护点漂移，保护精度与可靠性不足；三是轻载工况易产生音频噪声，EMI 与整机能效无法达标。
佰祥电子作为矽力杰官方授权一级代理商，专注电源管理 IC 分销，提供器件选型、原理图评审、PCB Layout 指导、系统级 Debug 全流程技术支持，今天带来矽力杰 SY5040 CCM+QR 混合模式反激控制器硬核拆解，这款芯片采用峰值电流型控制、SOT23-6 超小封装，专为 AC/DC 电源、笔记本适配器打造，完美破解反激电源全工况设计难题。
打破传统限制：为什么需要 CCM+QR 混合模式反激架构？
传统反激控制器短板突出：仅支持单一 CCM 或 QR 模式，低压重载损耗高、高压中载效率差；缺少宽压 OCP 补偿机制，全电压段保护一致性差；轻载无固定频率降噪机制，易触发音频噪声；保护功能单一，系统抗故障能力弱。
矽力杰 SY5040 采用峰值电流型 CCM+QR 混合控制架构，低压重载自动切入 CCM 模式，高压中载切换为 QR 谷值开关模式，负载降低时启动频率折返，极轻载锁定 25kHz burst 模式，兼顾效率、体积与降噪需求。

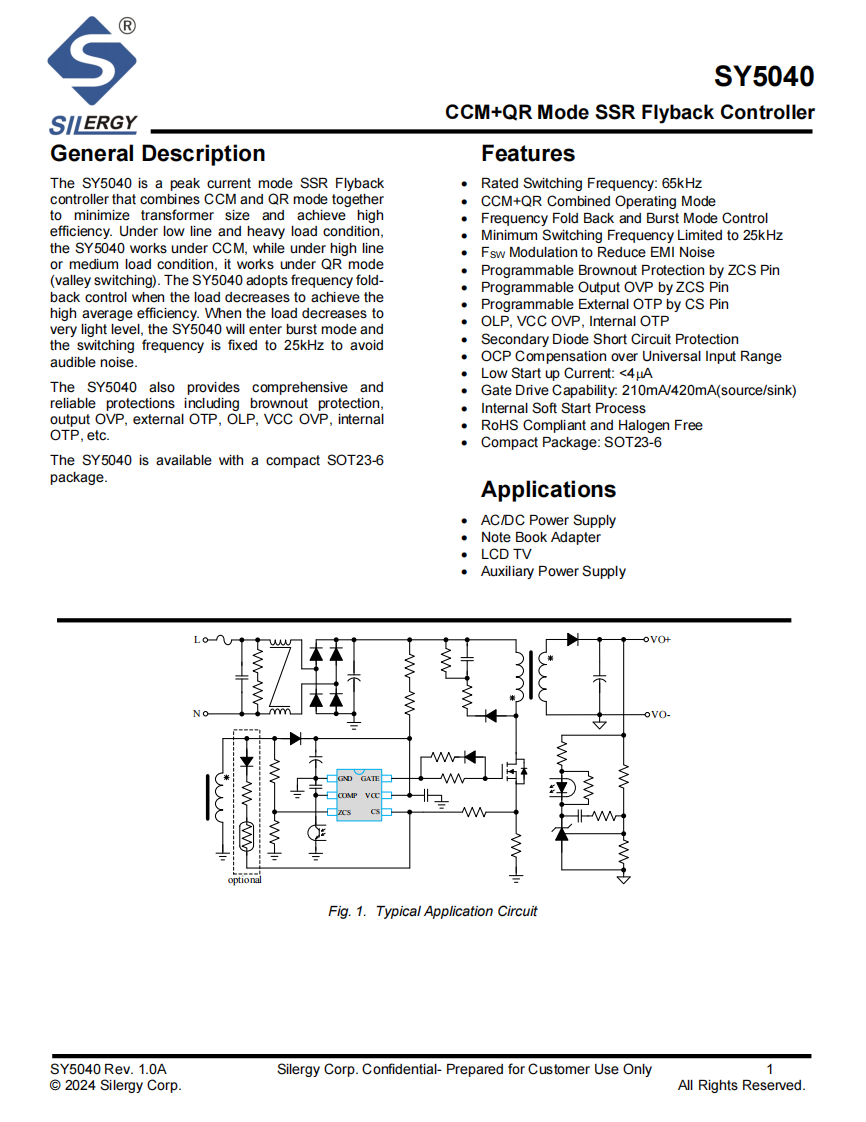

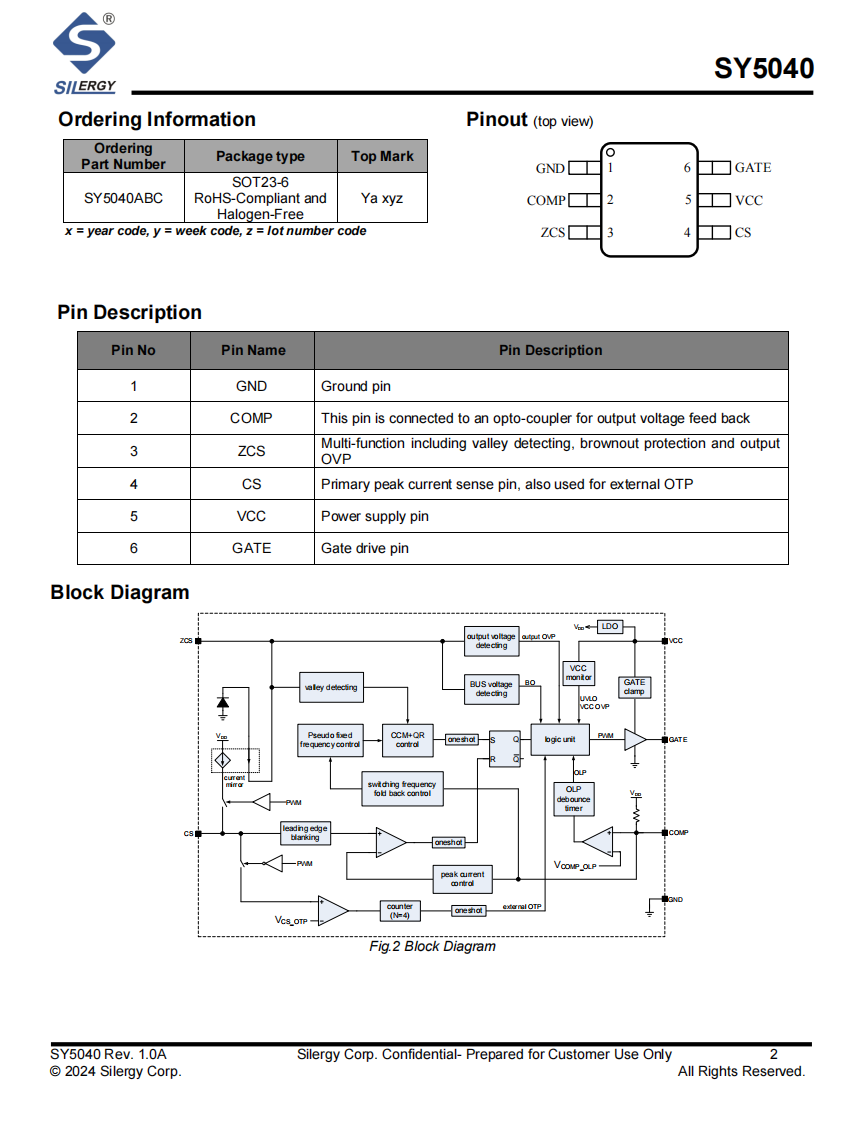

其典型应用电路核心逻辑清晰：VCC 引脚提供工作电源，COMP 引脚接光耦实现输出电压反馈，ZCS 引脚完成谷值检测、欠压保护与输出 OVP 采样，CS 引脚做原边峰值电流检测与外部 OTP 采样，GATE 引脚驱动主功率 MOSFET，GND 为公共地，外围搭配 BUS 电容、高频变压器、检流电阻、分压电阻、NTC 热敏电阻即可组成稳定的反激电源回路。
突破设计瓶颈：拆解 SY5040 的四大 “杀手锏”
杀手锏 1：CCM+QR 自适应切换，全工况高效降噪
- 低压重载运行 CCM 模式，高压中载自动切 QR 谷值开关，平衡效率与变压器体积
- 负载降低时触发频率折返控制，大幅提升全负载段平均效率
- 极轻载进入 25kHz 固定 burst 模式，从根源杜绝音频噪声
杀手锏 2：宽压 OCP 补偿 + 强驱动，全电压适配无压力

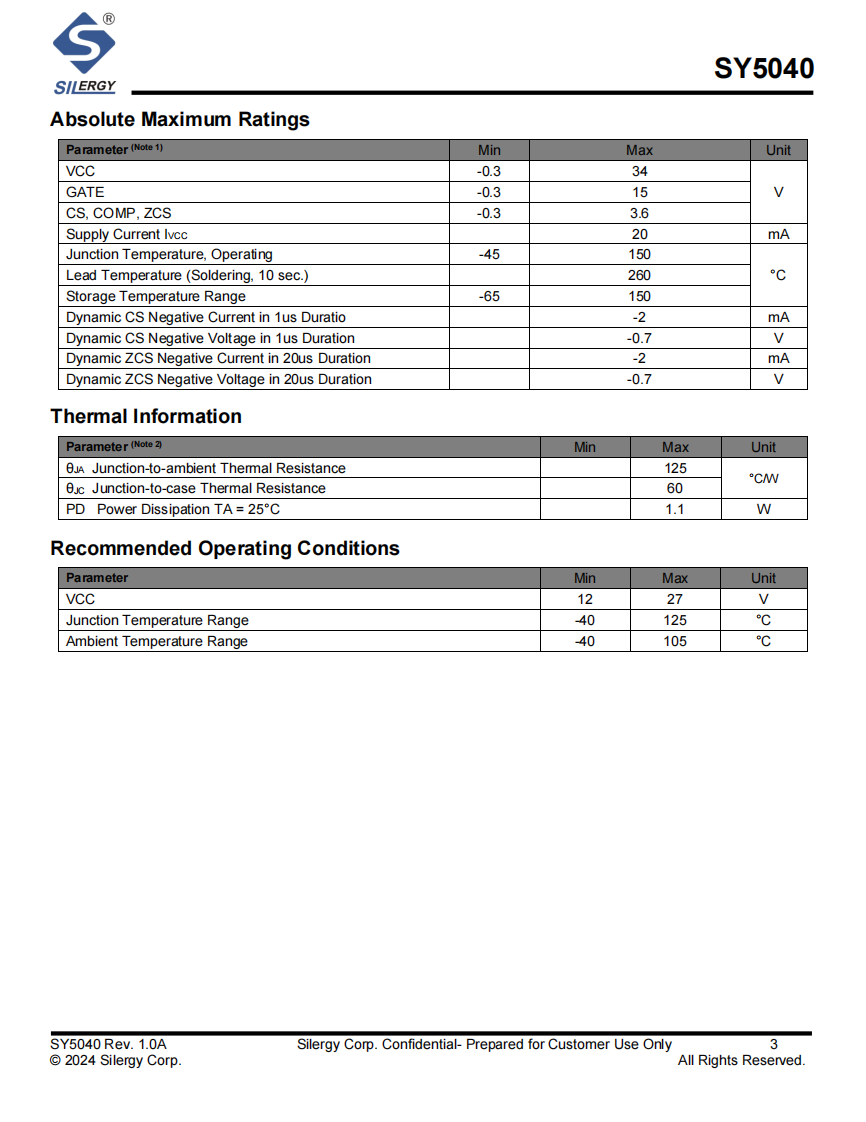

- 内置全电压范围 OCP 补偿功能，宽压输入下 OCP 点波动更小
- GATE 驱动峰值 210mA 源电流、420mA 灌电流，快速驱动大功率主 MOS
- 启动电流低于 4μA，低功耗启动，降低辅助供电设计难度
杀手锏 3：引脚多功能复用，精简外围 + 可编程保护
杀手锏 4：全维度硬件保护，高可靠运行不掉链
- 集成 VCC 过压、内部 140℃过温、过载 OLP 三重核心保护
- 支持次级二极管短路保护，连续 4 个周期触发后自动恢复
- 搭载 CS 引脚短路保护，配置专属消隐时间，有效防止误触发
总结
矽力杰 SY5040 绝非普通反激控制器，是 AC/DC 电源、笔记本适配器、LCD TV、辅助电源等中小功率反激场景的核心控制组件。
芯片核心集成 CCM+QR 混合模式、频率折返、25kHz burst 降噪、宽压 OCP 补偿、多功能引脚复用、全维度硬件保护、SOT23-6 小型化封装，一站式解决反激电源效率、体积、噪声、可靠性四大设计痛点。
原生适配场景：AC/DC 电源、笔记本适配器、LCD TV、辅助电源。
针对中小功率宽压反激电源设计需求，矽力杰 SY5040 是高集成、高性价比优选，值得选型画板测试；佰祥电子作为矽力杰官方授权一级代理商，提供器件选型、原理图评审、PCB Layout 指导、系统级 Debug 全流程技术支持，助力电源产品快速落地。
