泛海微 FH153C6 CMOS 工艺一键开关机芯片‌（单键 IC）

FH153C6是一款由泛海微推出的‌CMOS 工艺一键开关机芯片‌（单键 IC），主要用于实现电子设备的“按一下开、按一下关”功能。该芯片具有低功耗、大驱动能力的特点，广泛应用于智能家居、美容仪、玩具及各类电池供电设备中。

核心功能与工作原理

• ‌单键控制‌：仅需一路按键输入（KEY），即可循环切换输出状态。
• ‌电平逻辑‌：
  • 上电默认输出‌低电平‌。
  • 第一次短按：输出变为‌高电平‌（开）。
  • 第二次短按：输出恢复‌低电平‌（关）。
  • 如此循环，实现 ON/OFF 切换。
• ‌特殊模式‌：部分版本支持通过 OPT 引脚配置‌SOS 功能‌（长按 1.5 秒进入闪烁模式）。

电气性能参数

在标准条件（VDD=3.0V, Ta=25℃）下，其主要参数如下：

• ‌工作电压‌：2.2V ~ 5.7V（兼容两至三串干电池、镍氢及单节锂电池）。
• ‌静态电流‌：最大 5µA（低功耗特性）。
• ‌输出电流‌：典型值 40mA（具备较大驱动能力）。
• ‌工作温度‌：0℃ ~ 60℃。

封装与引脚定义

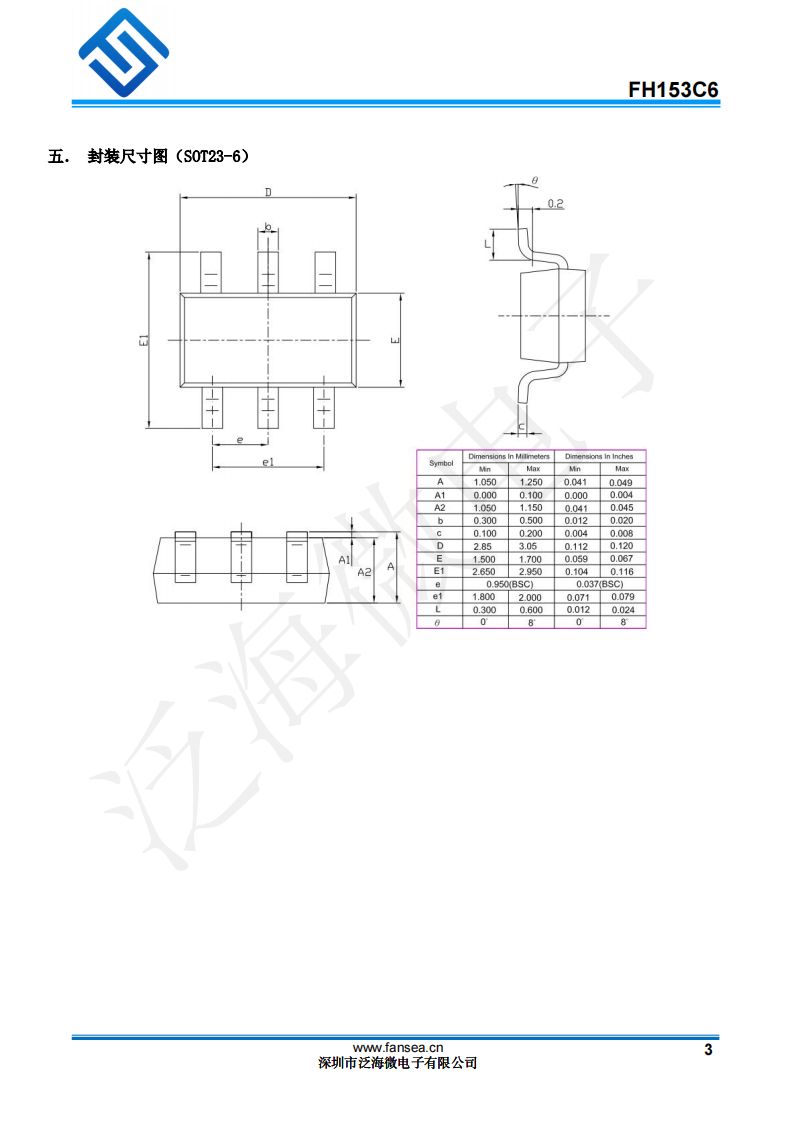

该芯片通常采用‌SOT23-6‌封装，引脚功能分布如下：

1. ‌NC‌：悬空。
2. ‌VDD‌：电源正极。
3. ‌GND‌：电源负极。
4. ‌OUT‌：信号输出端（低电平有效）。
5. ‌NC‌：悬空。
6. ‌KEY‌：触发开关输入端。

若需启用 SOS 功能，可将选择脚（OPT）接地；若悬空则为标准触发模式。该芯片还具备一定的防水特性，适应潮湿环境使用。‌‌
