低容静电防护二极管Ultra Low Capacitance TVS Array ESD Protection

GBLC03CI  GBLC05C

产品特点：

• • 静电能力 61000-4-2 (ESD): Air - 15kV, Contact - 8kV
  • 浪涌能力 61000-4-4 (EFT): 40A - 5/50ns
  •         61000-4-5 (Surge): 24A, 8/20µs - Level 2(Line-Gnd) & Level 3(Line-Line)
  • 峰值脉冲功率 350 Watts Peak Pulse Power per Line (tp=8/20µs)
  • 有单向，双向可以选择Unidirectional & Bidirectional Configurations
  • 小体积Replacement for MLV (0805)
  • 单路保护 Protects One Power or I/O Port
  • 低箝位电压Low Clamping Voltage
  • 电压可选规格 Available in Multiple Voltage Types Ranging From 3V to 24V
  • 低结电容Ultra Low Capacitance: 0.6pF Typical
  • 无铅环保RoHS Compliant

包装：3K盘

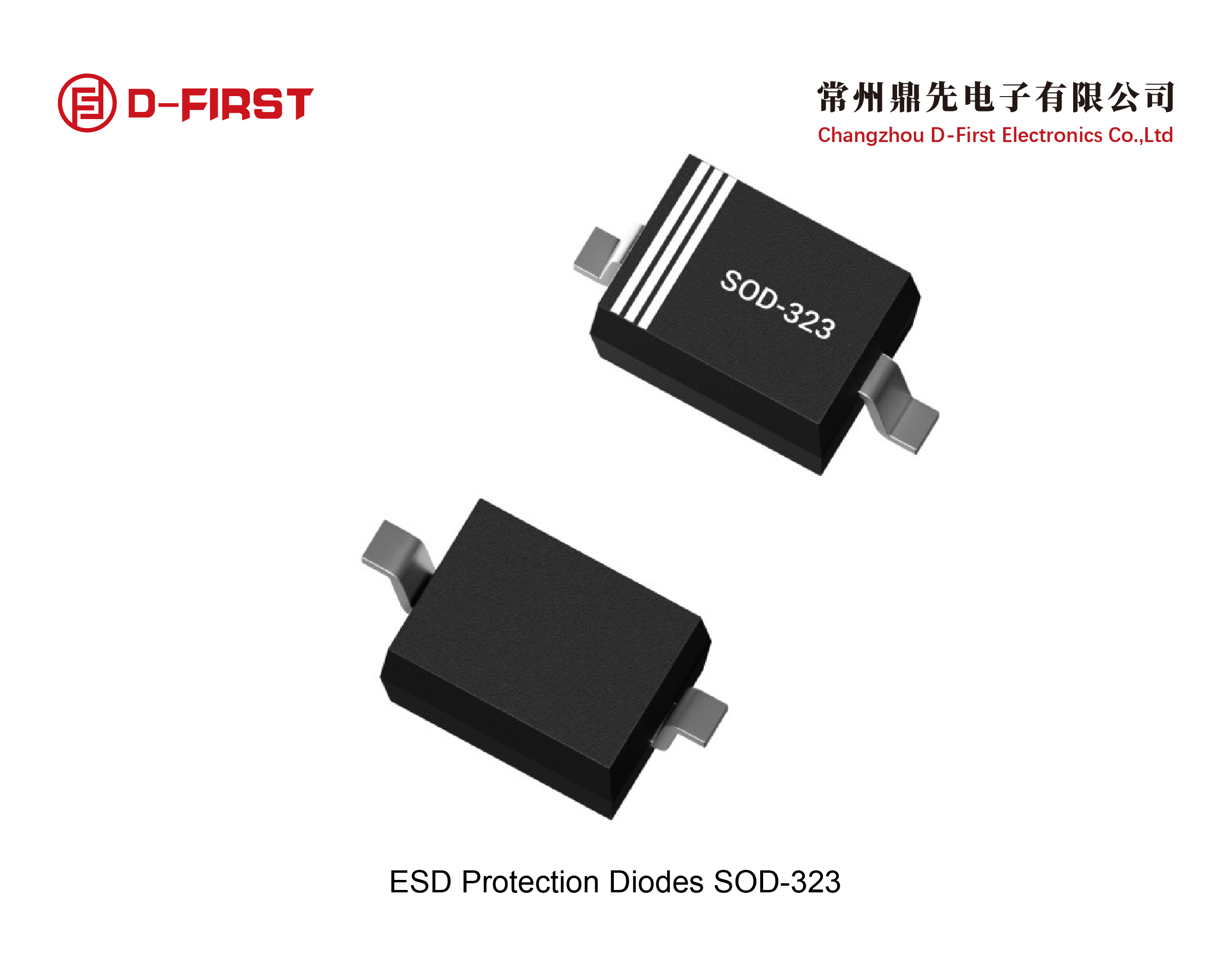

低容值静电防护二极管（TVS防护器件）GBLC05CI，设计用于保护寄生敏感系统免受过电压和过电流瞬态事件。其工作电压为5V，IPP在18A的条件下钳位电压仅有20V，工作电压下仅有1μA的漏电电流，符合61000-4-2与61000-4-4的防护标准，静电防护能力可达空气放电±30KV，接触放电±30KV，容值为0.8pF，采用SOD-323的小型封装，封装尺寸为2.6*1.3*1.0mm，不含卤素，符合RoHS、REACH标准。

GBLC05CI可以应用于便携式电子设备及其配件、基于MCU设计的的产品、手机及手机配件、个人数字助理（PDA）、笔记本、台式机、服务器、便携式仪表、可穿戴式电子设备、网络通讯设备等应用设备，串行ATA，PCI服务器和笔记本电脑，MDDI端口2USB2.0/3.0电源和数据线保护，显示端口，高清多媒体接口（HDMI），数字化视频接口（DVI）等数字接口。

GBLCxxI和GBLCxxCI系列产品型号

GBLC03I、GBLC03CI、GBLC05I、GBLC05CI、

GBLC08CI、GBLC12CI、GBLC15CI、GBLC18CI、GBLC24CI；
