PDROUxxxx系列超低相位噪声锁相振荡器产品概述

盛铂科技PDROUxxxx系列是一款基于双环取样锁相技术的超低相位噪声介质振荡器（点频源），专为对信号纯度和频率稳定性有严苛要求的高端应用而设计。该点频源系列产品工作频率覆盖 1GHz 至 44GHz，可基于参考频率的整数倍生成任意固定频率的微波信号，兼具卓越的相位噪声性能、极低的杂散与功耗，是高性能系统的核心时钟源。

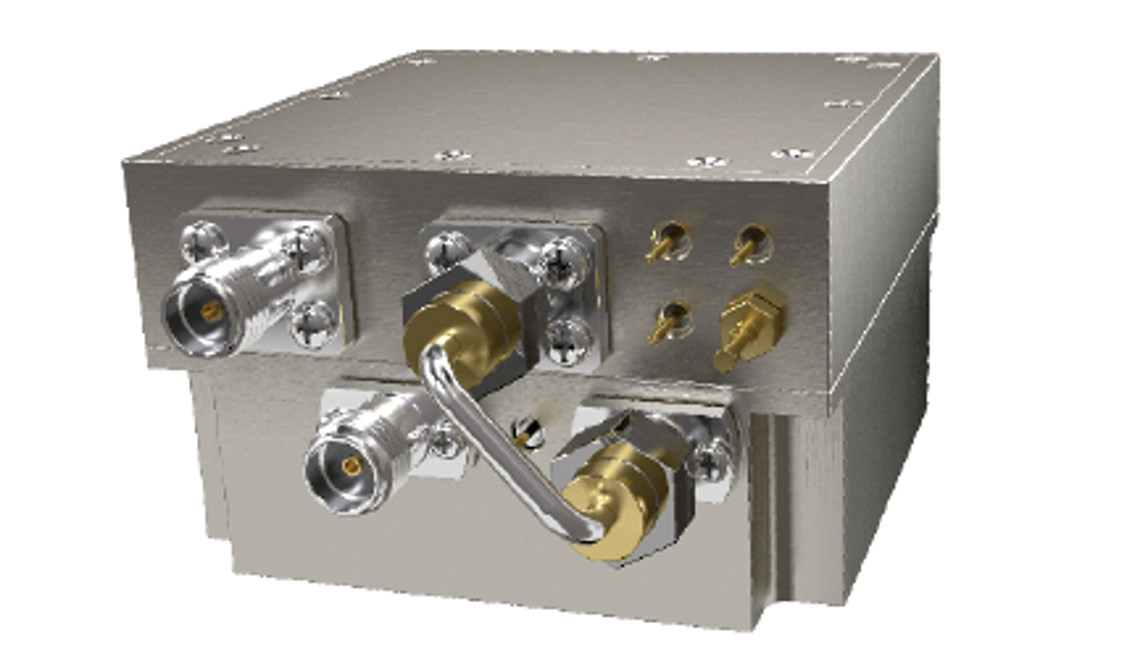

PDROU锁相介质振荡器内参考型号

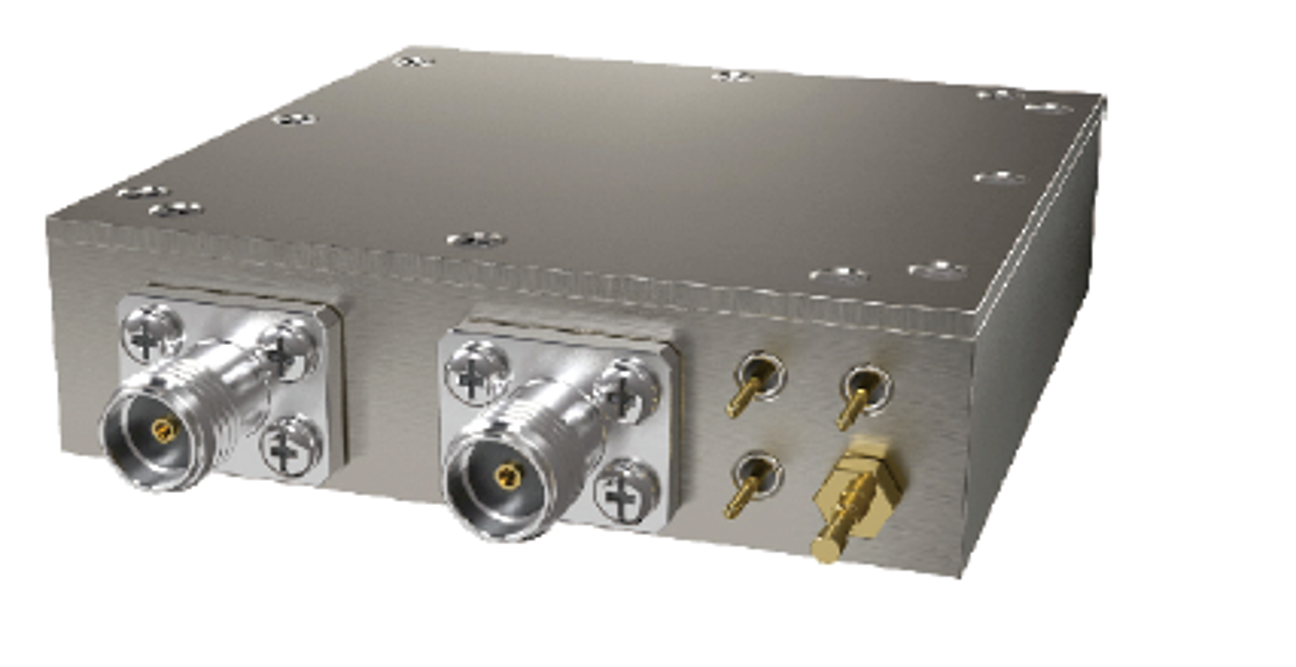

PDROU锁相介质振荡器外参考型号

主要技术与特点

1. 低相位噪声性能

   • 采用双环取样锁相与低噪声阶跃二极管取样鉴相技术，有效锁定微波介质振荡器，从源头上抑制近端相位噪声。

   • 典型相噪指标：在10GHz载波下，可达 -99 dBc/Hz @ 100Hz， -132 dBc/Hz @ 10kHz，为系统提供纯净的时钟基准。

2. 灵活的参考时钟配置

   • 提供内参考与外参考两种输入型号，用户可根据系统架构自由选择，轻松集成至现有时钟树或独立运行，设计紧凑，应用灵活。

3. 广泛的频率覆盖与高输出

   • 支持1GHz至44GHz范围内的固定频率输出，满足从射频到毫米波前端的应用需求。

4. 系统级性能好

   • 低杂散：优化的锁相环设计与滤波技术，确保输出频谱纯净。

   • 低功耗：高效电路设计，适用于对功耗敏感的平台与设备。

关键应用领域

• 高精度数据转换系统：作为高速、高分辨率ADC（模数转换器） 和 DAC（数模转换器） 的终极时钟源，提升系统信噪比与动态范围。

• 高端测试测量仪器：频谱分析仪、信号源分析仪等设备的本地振荡器。

• 相控阵雷达与电子战系统：为T/R组件提供低相噪本振信号，提升系统灵敏度和目标识别能力。

• 卫星通信与无线基站：确保通信链路的低误码率和高质量信号传输。

• 微波通信与数字采集系统：集成于各类高性能微波组件与无线接收机中。

PDROUxxxx系列超低相位噪声锁相振荡器主要技术指标

典型输出相位噪声

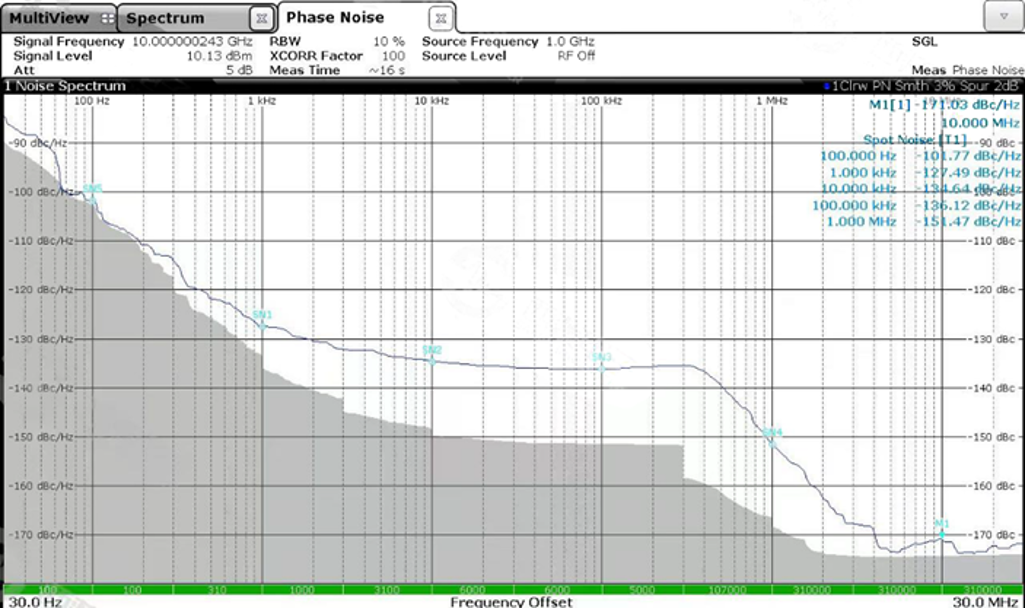

实测数据
