H5524K —— 专为电动自行车、汽车照明设计的降压恒流驱动，8-90V输入直驱

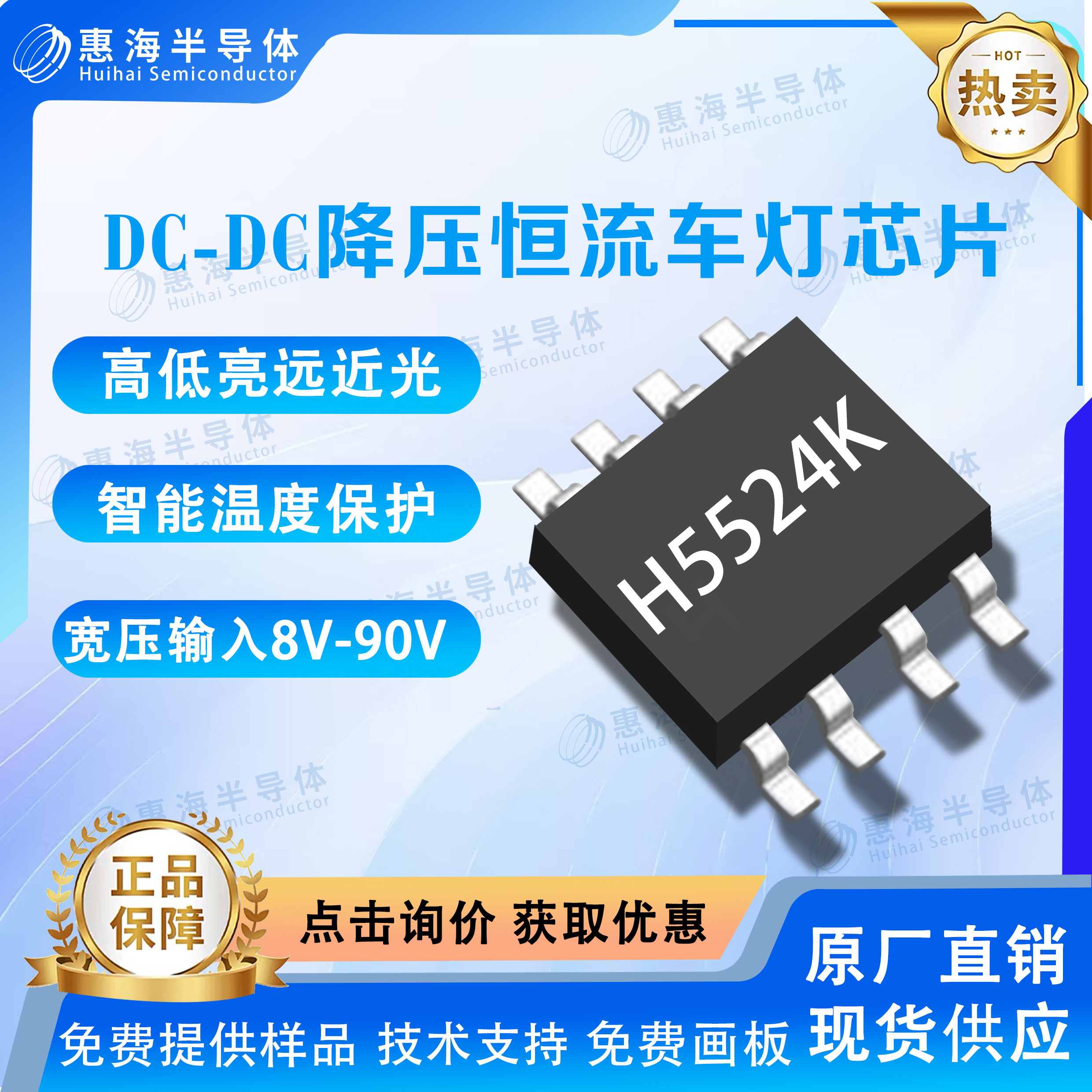

型号：H5524K
制造商：东莞市惠海半导体有限公司

联系方式：18925796970

产品详情

参数

宽压输入范围
8V-90V
典型的开关频率
130KHz
高效率
95%以上
输出电流可高达
1.3A(铝基板1.6A)
内置智能温度保护
高温掉电流
内置低内阻MOS
100V
内置稳压管
5.5V
工作模式
平均电流

介绍

车辆照明面临的挑战
车载电源电压波动大：12V系统可能瞬间升至80V以上（抛负载），48V电动车电池实际电压范围约40-60V。H5524K输入范围高达90V，且内置100V MOS，轻松应对电压尖峰，无需额外钳位电路。

针对车辆场景的优化

MODE端口高低亮切换：可接车把开关实现近光/远光两档。
固定130KHz频率：避免与车载收音机或通信频段产生严重干扰。
内置短路保护：防止因灯具接头进水或线束破损导致烧毁。
铝基板1.6A输出能力：满足单颗10W～30W LED模组驱动需求。

典型接线示意

输入接车辆DC电源（8-90V）
输出接LED灯珠（降压型，输出电压低于输入电压）
MODE脚通过开关接高电平（VDD）或悬空

推荐应用

电动自行车/摩托车前大灯、日行灯
汽车LED雾灯、转向灯（配合恒流）
农用机械、叉车照明

结语：H5524K兼顾了宽压耐受、简易调光和紧凑设计，是车辆LED照明的不错恒流驱动选择。
