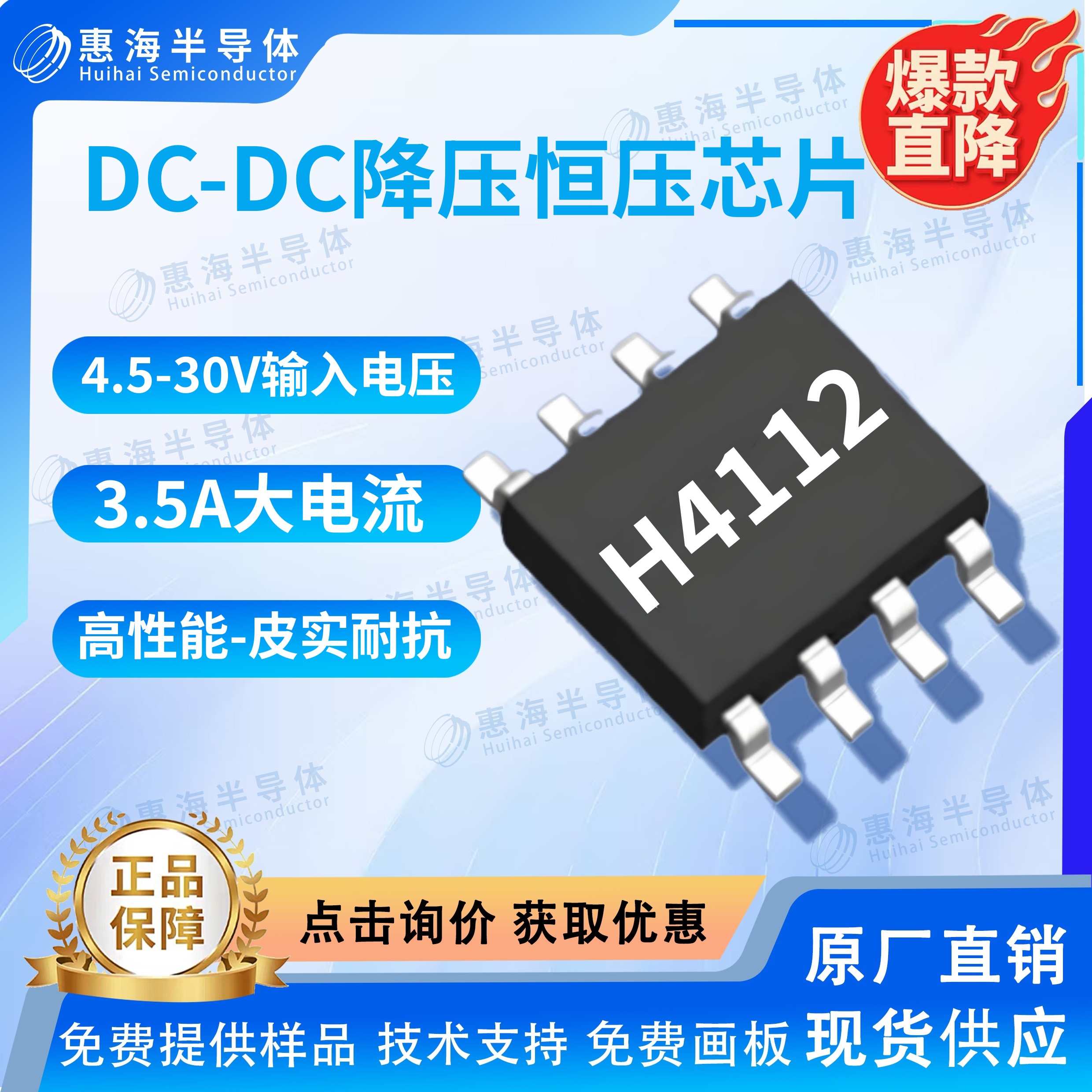

车充芯片方案 H4112 异步整流芯片 12V转5V 24V转5V 24V转9V 24V转12V

  • 型号:H4112
  • 制造商:东莞市惠海半导体有限公司
联系方式:18925796970

产品详情

参数

  • 内置30VMOS

    30V

  • 输入范围

    4.5V-27V

  • 持续输出电流

    3.5A

  • 输出电压电流可设

    2.5V-24V

  • 恒流精度

    土8%

  • 恒压精度

    土3%

  • 固定开关频率

    170KHz

  • 保护功能

    短路保护(SCP),过热保护(OTP)欠压保护(UVLO)等多种功能

介绍

技术深解:

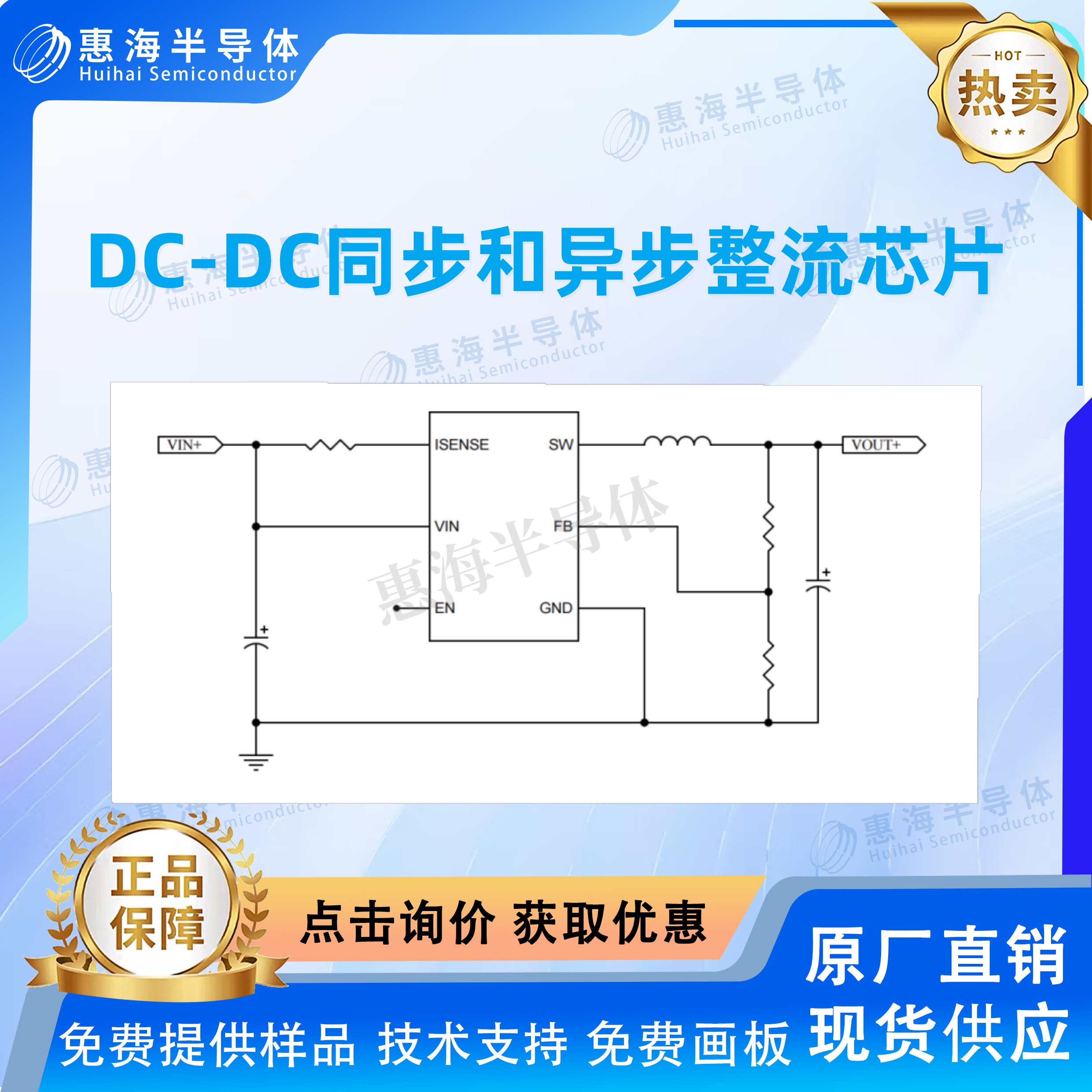

在恒流(CC)应用中,电流采样方式直接决定了系统的功耗和精度。大多数同类产品采用输出端或低端采样,而H4112独具匠心地采用了高端电流检测(输入端采样)。这一设计带来了两大核心优势:

1. 重载功耗更低,效率更高

  • 传统方式: 采样电阻位于输出回路,直接承载全部输出电流(例如3.5A)。功耗 = I² × R,发热严重。

  • H4112方式: 采样电阻位于输入回路,承载的电流是平均输入电流(Iout / Duty Cycle,远小于输出电流)。例如在5V转3.3V、3.5A输出时,输入电流仅约2.5A。同样阻值下,采样电阻功耗降低近30%!

2. 系统可靠性提升

  • 低功耗意味着更低的温升,采样电阻自身发热减少,对PCB热分布更友好。

  • 整体效率的提升,使得芯片结温更低,延长了电源和整机的使用寿命。

性能对比一目了然:

特性 传统输出端采样 H4112 高端输入端采样
采样电阻位置 输出回路 输入回路
采样电流大小 等于输出电流 (最大3.5A) 等于输入电流 (远小于输出电流)
重载时电阻功耗
系统转换效率 受影响较大 更高
适用场景 轻载或低成本应用 3.5A重载、车充等高要求应用

结论:
如果您正在设计一款需要长时间工作在大电流、高降压比(如12V转5V/3.5A)环境下的产品,H4112的高端电流检测技术将为您带来实实在在的效率提升和散热改善。
