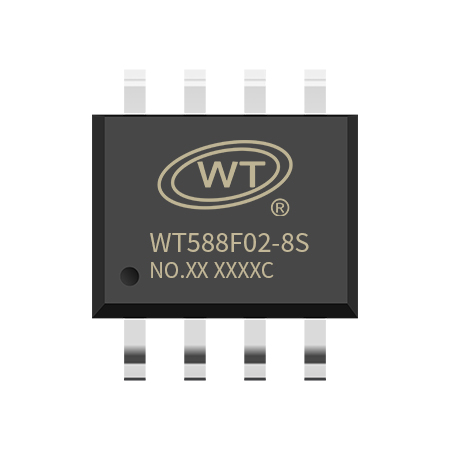

WT588F02-8S-C语音芯片：可重复烧录、低功耗、多接口的嵌入式语音解决方案

提升用户体验的重要一环。然而，传统OTP（一次性可编程）语音芯片在内容修改上的局限性，常常给产品迭代和小批量定制带来困扰。WT588F02-8S-C正是为解决这一痛点而生——一款集灵活烧录、超低功耗与丰富接口于一身的高性价比Flash语音芯片。

核心优势：可重复烧录，告别一次性困局

WT588F02-8S-C最大的突破在于其可重复烧录特性。芯片内置220KB Flash存储器，用户既可通过配套下载器，也可直接通过MCU在线更换语音内容。这意味着在产品开发、测试或售后维护阶段，语音内容可以随时更新，无需更换芯片。相比传统OTP方案，这一特性大幅降低了产品迭代成本和库存压力。

极简控制，灵活适配

芯片提供两种控制接口，满足不同设计需求：

• 一线串口模式：仅需占用MCU一个IO口，通过电平比例传输数据，适合引脚资源紧张的场景

• 两线串口模式：采用CLK+DATA结构，时序标准，抗干扰能力更强，适用于工业控制等电磁环境复杂的应用

两种模式均支持单字节（最多224段地址）和双字节（最多1000段地址）发码，并内置连码播放、循环播放、16级音量调节等丰富功能，极大简化了软件开发工作。

超低功耗，电池友好

芯片在待机休眠状态下的电流低于5µA，工作电压范围宽达2.2V~5.5V，可兼容3.3V和5V系统。这一特性使其成为智能锁、可穿戴设备、无线传感器等电池供电产品的理想选择。芯片还内置了智能休眠机制：播放结束后，保持IO电平稳定200ms即自动进入休眠模式。

音频输出灵活，外围简洁

内置16-bit PWM输出，可直接驱动8Ω/0.5W喇叭，无需外置功放即可满足大多数应用场景。对于需要更高功率或更好音质的场景，芯片也支持DAC输出，可外接WT1312或WT4890等功放芯片，实现2.5W甚至更高功率的音频输出。

稳定可靠的设计保障

芯片在硬件设计上充分考虑了实际应用中的可靠性问题：

• 电源布局要求严格：VDD与GND之间的去耦电容必须紧贴芯片，回路控制在4cm以内，确保抗干扰能力

• IO口处理有明确禁忌：IO2引脚严禁添加外部上拉，避免上电时进入非工作模式

• 通信线路建议串联1K电阻，提高信号传输稳定性

小结

WT588F02-8S-C是一款定位清晰、功能务实的语音芯片解决方案。它以可重复烧录为核心亮点，结合超低功耗、灵活接口和简洁的外围电路，完美适配智能家居、工业自动化、医疗设备、消费电子等众多应用场景。对于追求快速迭代、低功耗设计以及开发灵活性的工程师而言，这款芯片无疑是一个值得考虑的选择。
