萤石4K运动相机拆解：中庸

提到运动相机，你可能会想到GoPro、影石、大疆等，但是这些运动相机即便是入门级别也不便宜，上千的价格让很多爱好者望而却步。这不，海康威视旗下的萤石网络推出了一款平民版的4K运动相机——萤石S3，凭借着亲民的价格（不到500RMB）和4K拍摄能力成功打开了差异化市场。本期硬核拆评与非网就来拆解这个产品，看看它的内部硬件方案到底如何？

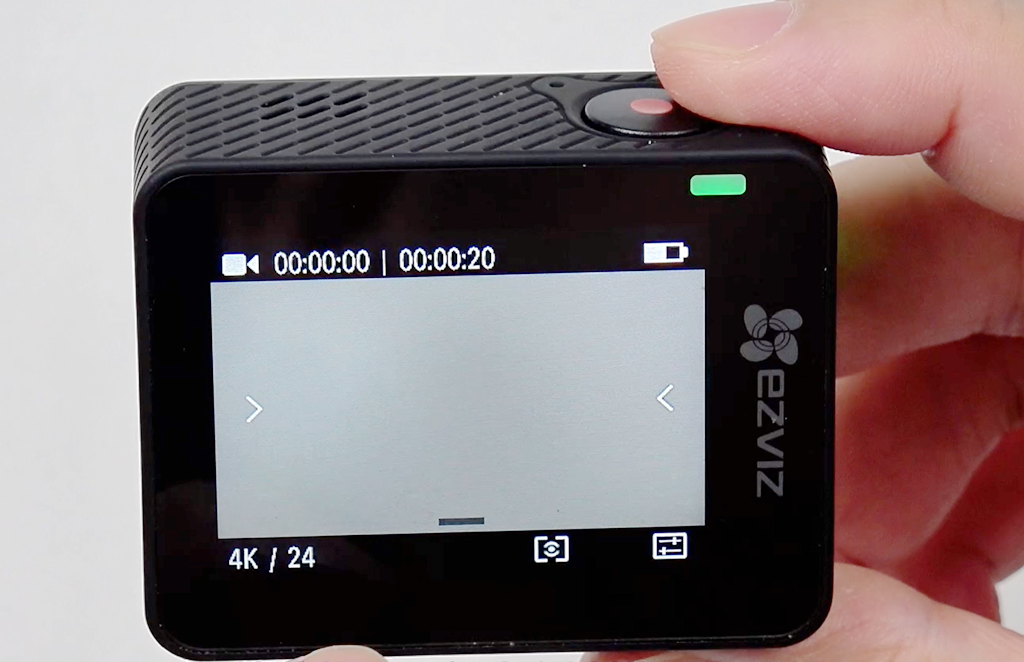

S3外观采用极简风格设计，按键配置上包括一个开机按键，一个功能设置按键以及一个录制和拍摄按键；接口上包含一个MicroUSB接口以及一个miniHDMI接口，采用MicroUSB接口属实没有想到，换成Type-C口应该更容易让人接受。S3正面是一块2英寸的IPS全贴合触摸屏，320*240的分辨率，系统菜单较为简洁。

拆解

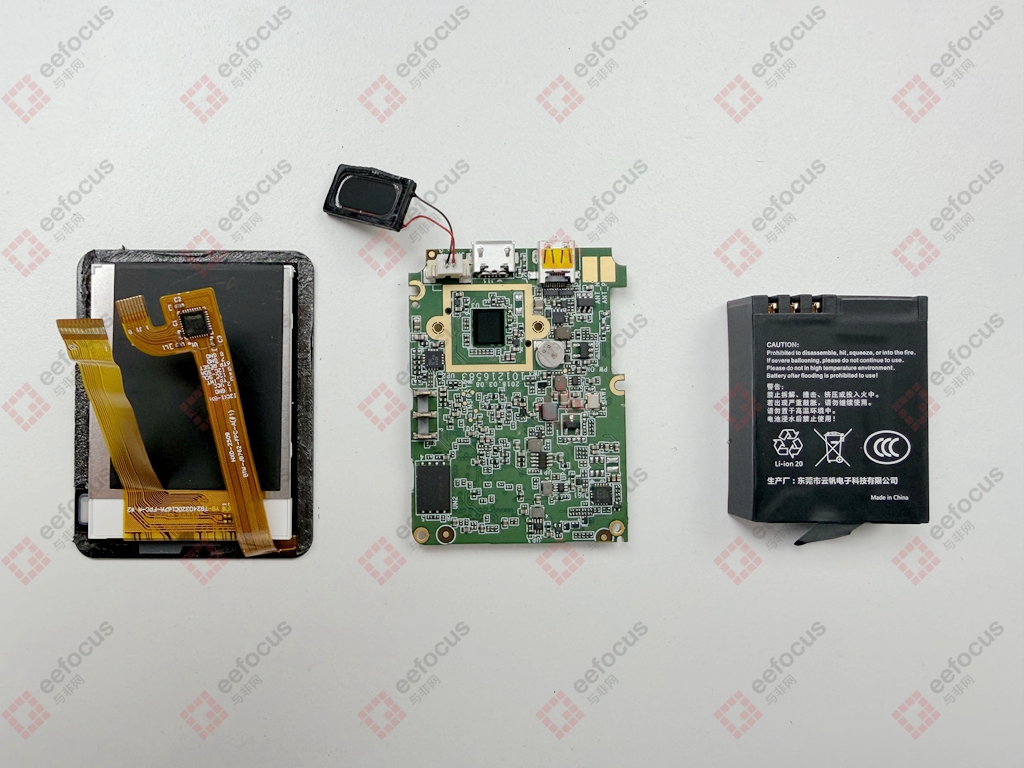

拆解完来看一下，除了一堆结构件，其它主要的组件包括了一块带有触摸屏的屏幕、一块可拆卸的电池以及运动相机核心的PCB主板。

屏幕组件上IC主要是触摸芯片，晶鸿科技的电容式触摸感应控制器（ST1624）。

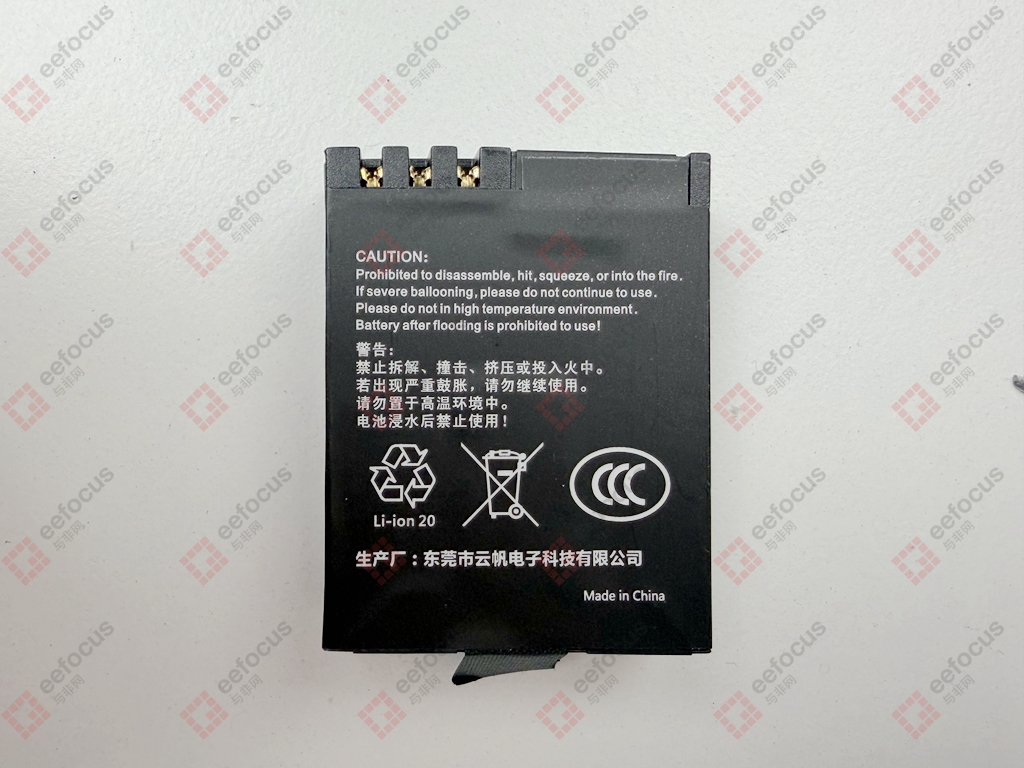

电池为云帆电子的可充电锂电池，容量为1100mAh，3.8V额定电压。

PCB主板外形小巧，空间利用率高，芯片集成度同样值得期待。

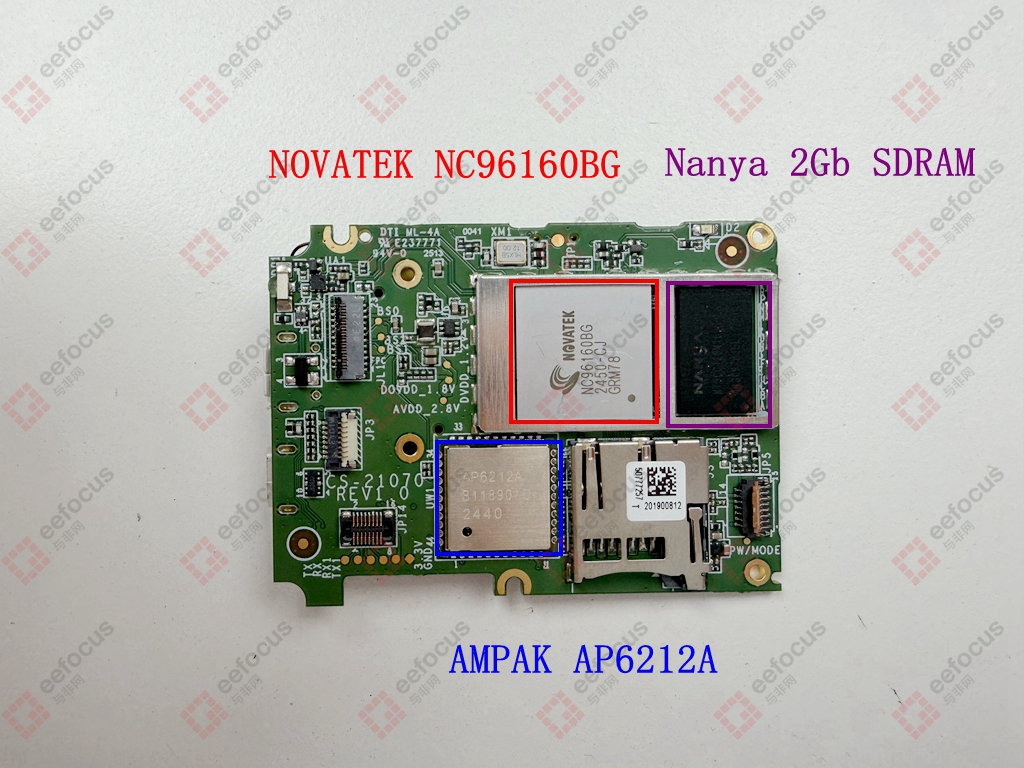

中间这颗采用TFBGA封装、银色IC为S3运动相机的核心，联咏科技的28nm SoC（NC96160BG），从芯片周围电路来看，这款SoC集成了相当丰富的功能，简化了很多硬件设计。但是，实际使用的时候发现这颗SoC的性能本身并不强悍，是否能实现宣传录制的4K视频呢？为此我还特意仔细看了下官方的资料，结果还真有意外，4K实际上是插值像素，是600万插值实现的。怪不得实际使用的时候并没感觉很惊艳，所以说什么价位就是什么样的产品，大家不要抱有太高期望。

SoC旁边是南亚科技的256MB SDRAM（NT5CC128M16JR-EK），最新存储涨价的事件铺天盖地，只希望不要太快传导到消费电子产品上。

S3采用了正基的蓝牙+WiFi+FM三合一模组，型号为AP6212A。

除此之外，PCB板这一面还包括一些接口外设，如电源、设置、拍照/录制的功能按键、MicroSD卡接口、触摸屏接口、屏幕接口等。

PCB主板的另一面包含了：

华邦电子的128MB的SPI NAND FLASH（W25N01GVZEIG）。

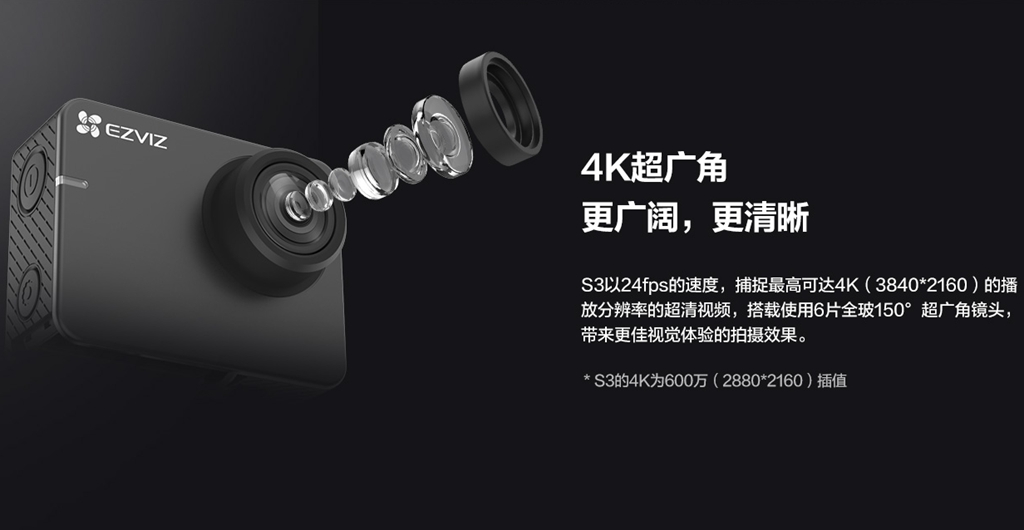

CMOS图像传感器，上面提到的，实际上是600万像素，通过插值实现4K效果。配合S3 6片玻璃的超广角镜头，可以拍摄更广的画面，事实上用于行车记录仪就是一个非常不错的场景。

除此之外，PCB主板这一面也有一些外设接口，如电池的接口、MicroUSB充电接口，miniHDMI接口。

MicroUSB在之前已经提过了，现在500RMB左右的消费电子产品上还用这个接口有点掉价，主要是跟主流的Type-C线缆不通用；至于miniHDMI接口，这个接口倒是没想到，在这个运动相机上会有什么特殊的应用场景吗？

小结

通过拆解萤石S3运动相机，说实话内部硬件方案没有很惊艳，可能价格就摆在那，所以如果提前有这个心理预期，也就不会感到失望。只能说是一款中规中矩的入门级产品，相比GoPro、大疆、影石等这些专业的运动相机，S3在性能上没那么极致和突出，也并非一味追求最新最前沿的技术，在创新与成本控制之间做了平衡，满足大多数用户在特定价位的需求。于我而言，这款产品可能作为行车记录仪更合适。
