网络分析仪ZVB8 ZNB8

网络分析仪ZVB8 ZNB8概述

ZVB8是R&S公司推出的生产级网络分析仪，可以用于多端口测量、平衡测量、滤波器、混频器和其他有源器件等的测量。它和Agilent的E5071C是同一个档次，但其市场占有率不高。

网络分析仪ZVB8 ZNB8主要特征和技术指标

1）仪器有2/3/4个端口
2）多端口处理能力
2）内置PC采用了嵌入式Windows XP系统
3）每个端口都配有独立的测量接收机和参考接收机
4）测试速度快，数据处理功能强大
5）频率范围：300KHz～8GHz

6）频率分辨率：1Hz

ZVA40 矢量网络分析仪，40GHz，2端口或4端口可选
ZVA50 矢量网络分析仪，50GHz，2端口或4端口可选
ZVA67 矢量网络分析仪，67GHz，2端口或4端口可选
ZVA110 矢量网络分析仪，110GHz，2端口或4

R&S ZNB4, 2端口, 4.5 GHz, N(f)

R&S ZNB8, 4端口, 4.5 GHz, N(f)

R&S ZNB8, 2端口, 8.5 GHz, N(f)

R&S ZNB8, 4端口, 8.5 GHz, N(f)

R&S ZNB20, 2端口, 20 GHz, N(f), 3.5 mm(m)

R&S ZNB20, 4端口, 20 GHz, N(f), 3.5 mm

R&S ZNB40,2端口, 40 GHz, N(f), 2.92 mm(m)
ZVB4 矢量网络分析仪，300kHz~4GHz，2端口、3端口、4端口任选

ZVB8 矢量网络分析仪，300kHz~8GHz，2端口、3端口、4端口任选

ZVB20 矢量网络分析仪，10MHz~20GHz，2端口、4端口任选

网络分析仪ZVB8 ZNB8应用

适用于无源器件和有源器件的通用测量，完成对平衡SAW滤波器、双工滤波器或天线开关模块进行的多端口测量。

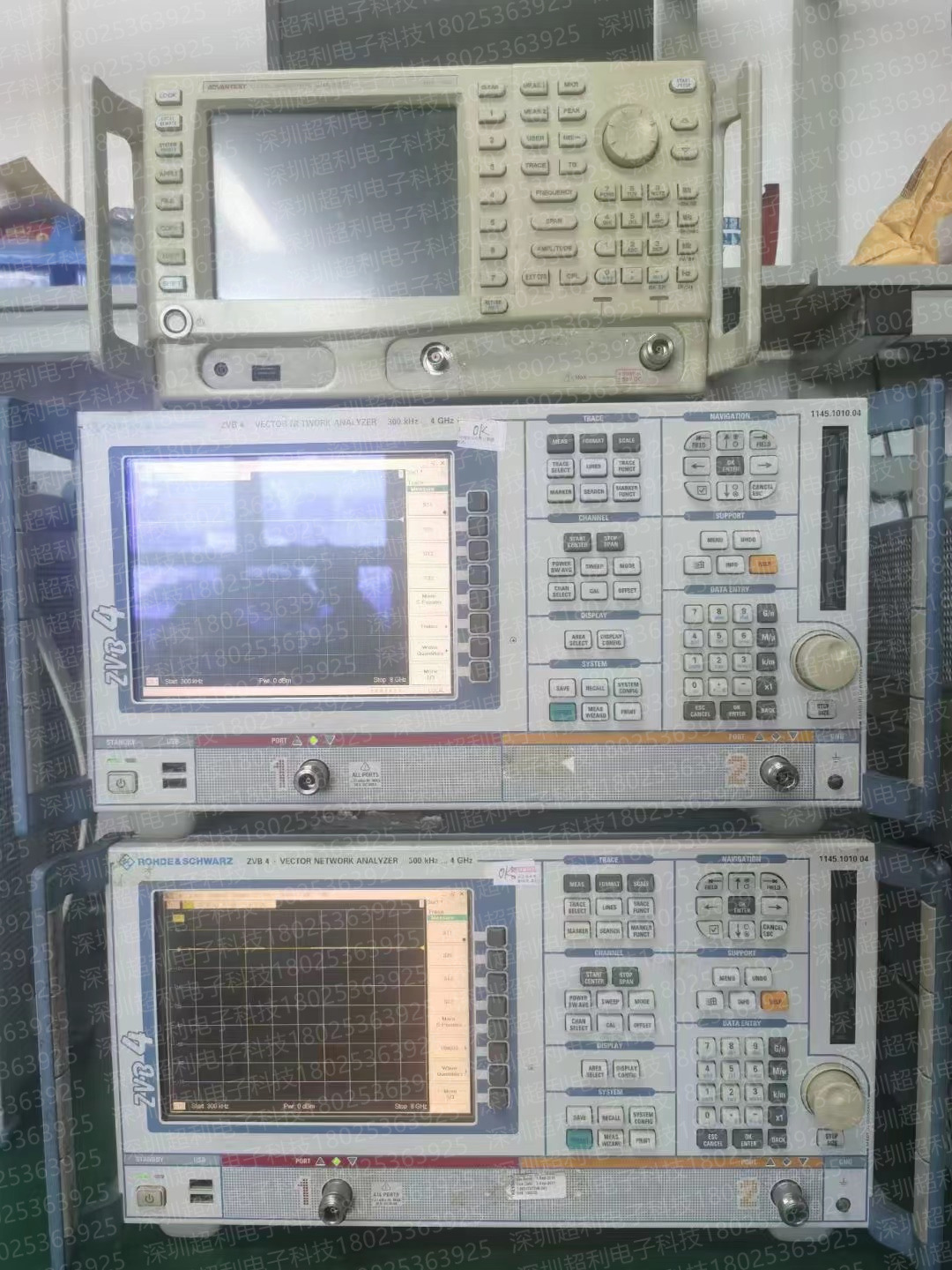

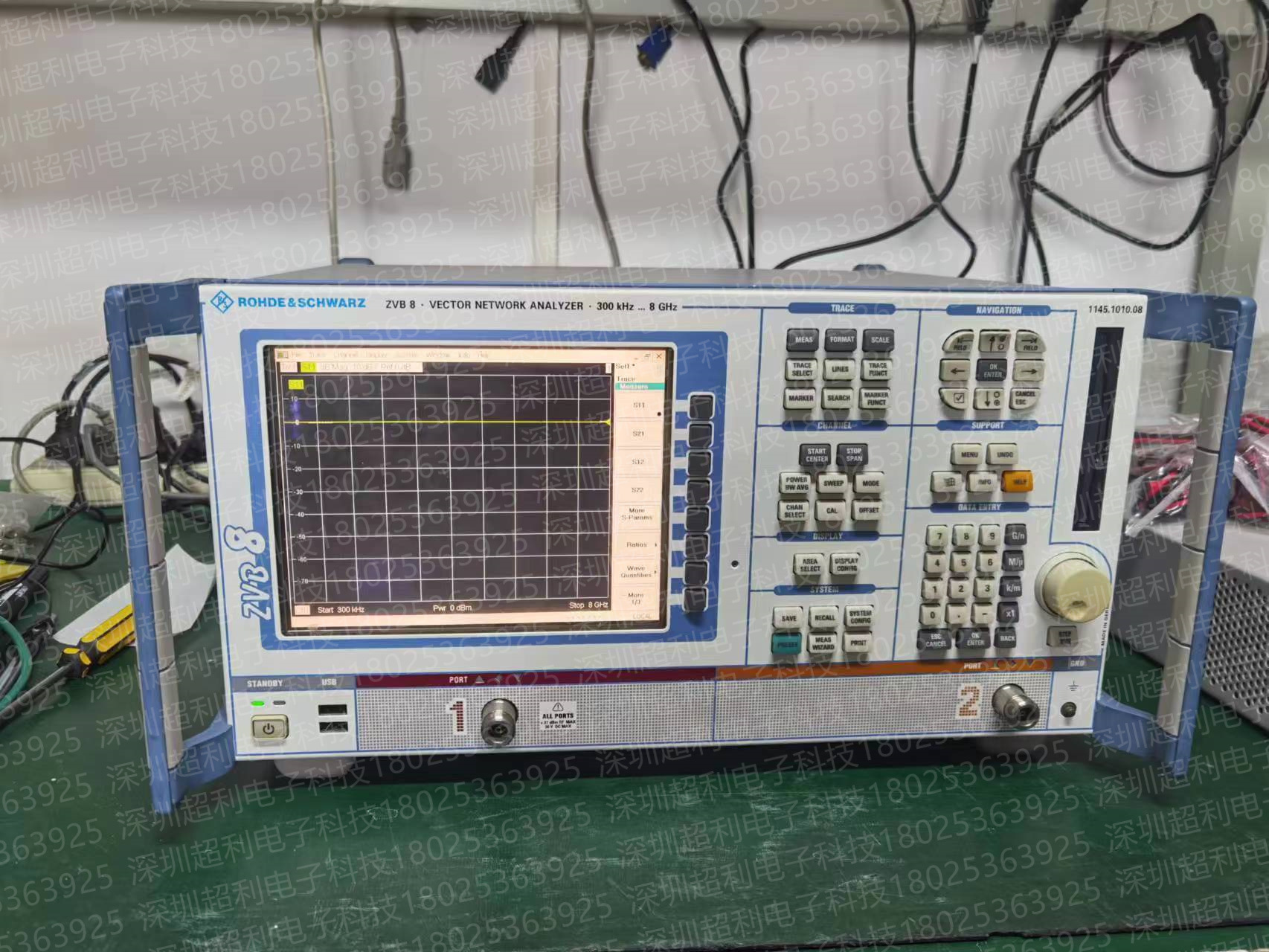

ZVB8

ZVB8特点:

R&S ZVB矢量网络分析仪适用于无源器件和有源器件的通用测量,它的频率范围有300KHz至8GHz和10 MHz 至20 GHz。R&S ZVB使矢量分析变得更加简单,特别是对于多端口器件和平衡器件的测量而言。由于它那测量功能、的技术指标、快速的数据采集传输能力和强大的远程控制能力,使得R&S ZVB成为研发和生成的理想设备。该设备结构紧凑,重量小于20Kg,尺寸只有44 cm x 23 cm x 35 cm。

ZVB8崭新的多端口理念:

仪器有2/3/4个端口
多端口处理能力
平衡测试能力
校准单元,频率高达24 GHz;
ZVB8突出的指标:
每条轨迹曲线20001点
动态范围优于123 dB
功率扫描范围50 dB
ZVB8高速:
测量时间:<4.5 ms (201点,频率扫描模式)
通道间切换时间:<1 ms
设置间切换时间:<10 ms
数据传输时间:<0.7 ms (201点,通过RSIB)
可以同步测量多于一个待测

4G/8G/20G网络分析仪ZVB4 ZVB8 ZVB20技术参数：

突出的指标

每条轨迹曲线20001点

动态范围优于123 dB

功率扫描范围50 dB

高速

测量时间：<4.5 ms （201点，频率扫描模式）
