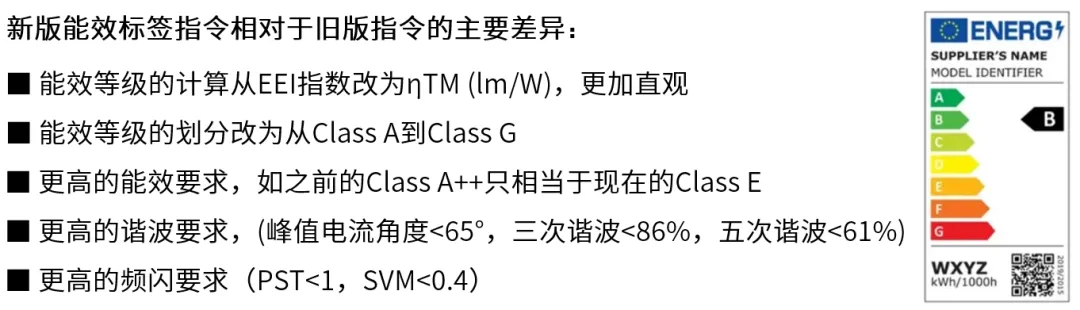

ErP:energy-related products,即能源相关产品,指的是任何已经投放于市场和已经被交付使用的,而且在其使用过程中会对能源消耗有影响的产品。欧盟在2019年12月5日公布的针对照明产品新ErP法规EU2019/2020以及电流谐波标准IEC 61000-3-2:2019,从2022年3月1日起已经正式实施。
针对新的标准,晶丰明源创新推出了专利的基于BP5218EC的0.5PF低谐波单段线性方案(中国发明专利ZL202211216658.7),相比0.5PF单段线性方案保留了其高可靠性和低成本的优点,同时又改善了谐波差、效率低等问题,是当前颇具性价比的ErP光源驱动解决方案。
ErP 主流线性方案汇总:
-产品介绍-
01 目标应用
- GU10/E27 LED球泡灯、射灯
- LED蜡烛灯、灯丝灯
02 性能特点
- 满足欧洲新ErP标准
- 内置线补偿功能
- 无需压敏,抗浪涌800V以上
- LED电流可外部设定
- ±5% LED输出电流精度
- 过温调节功能
- 采用ESSOP6封装

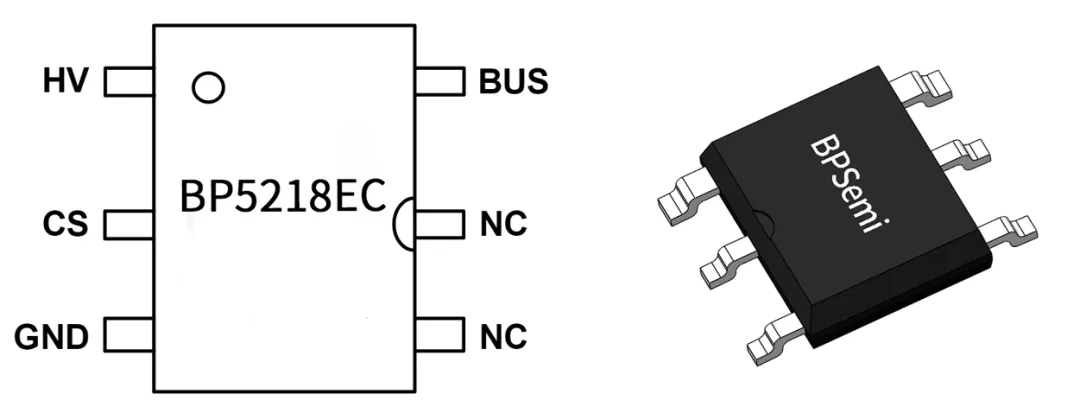

03 封装形式

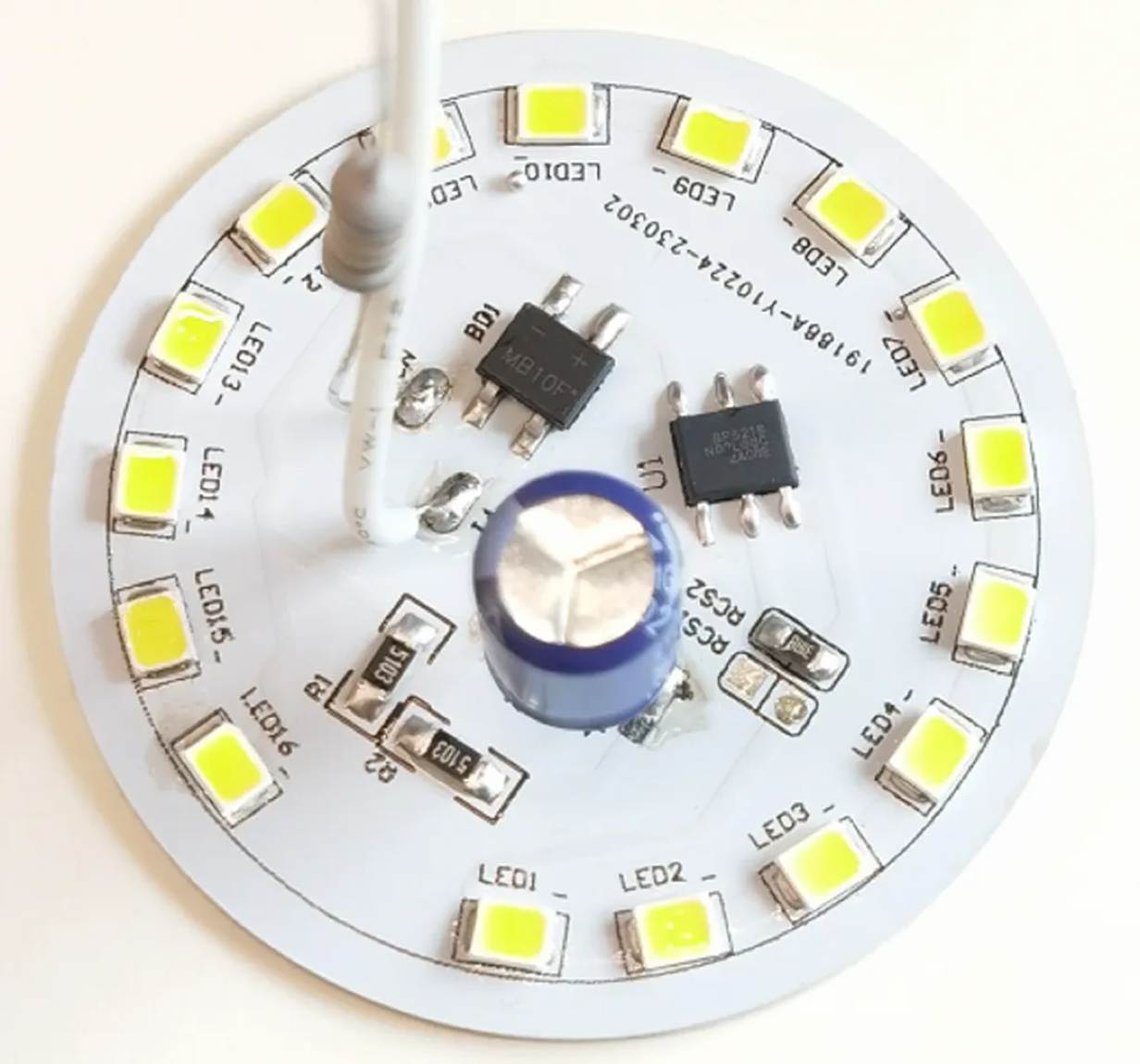

04 方案实物图

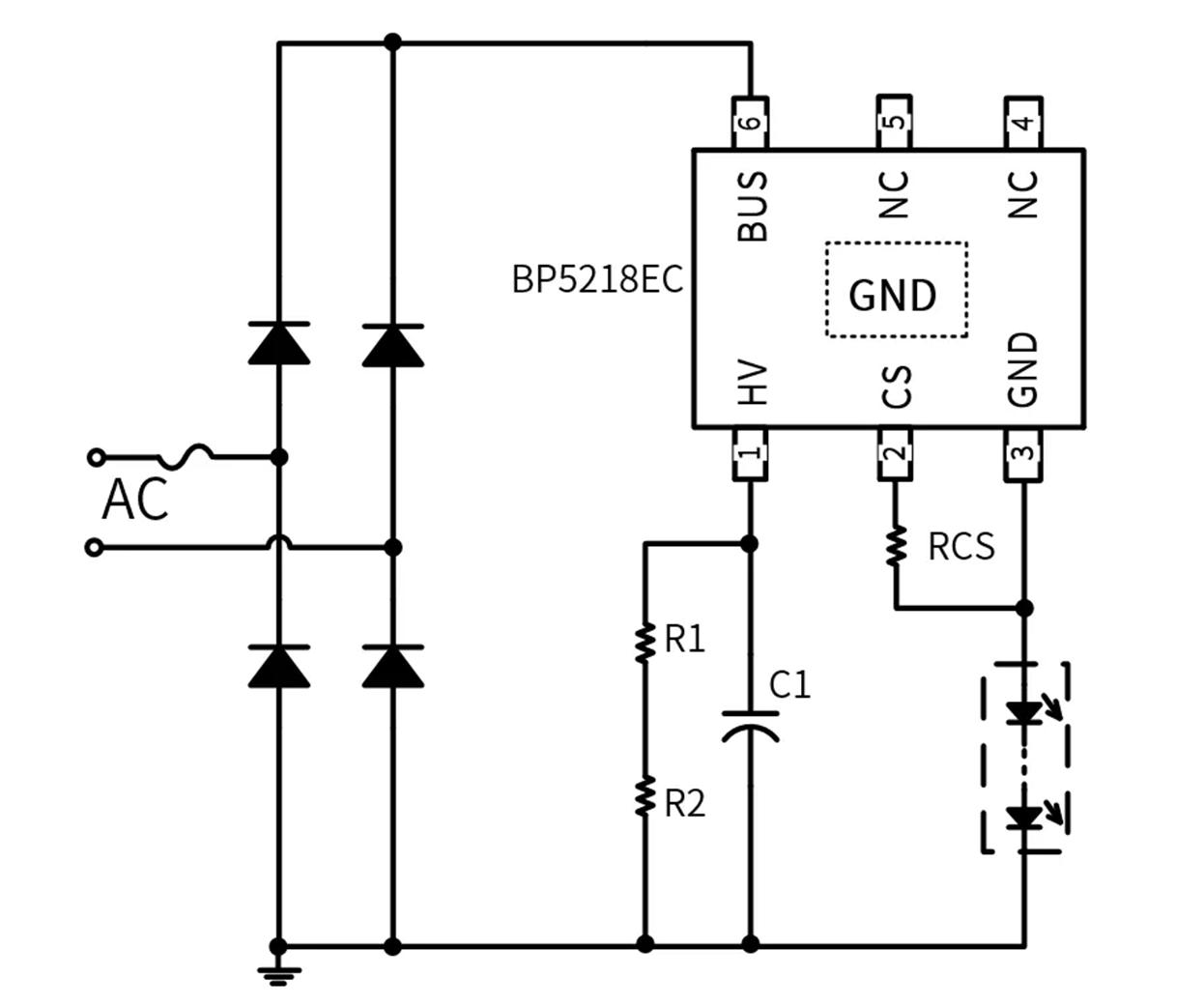

05 应用结构图
-产品性能-

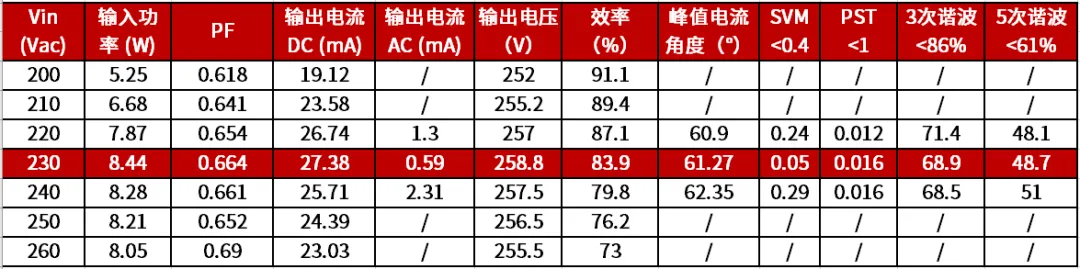

01 电性能

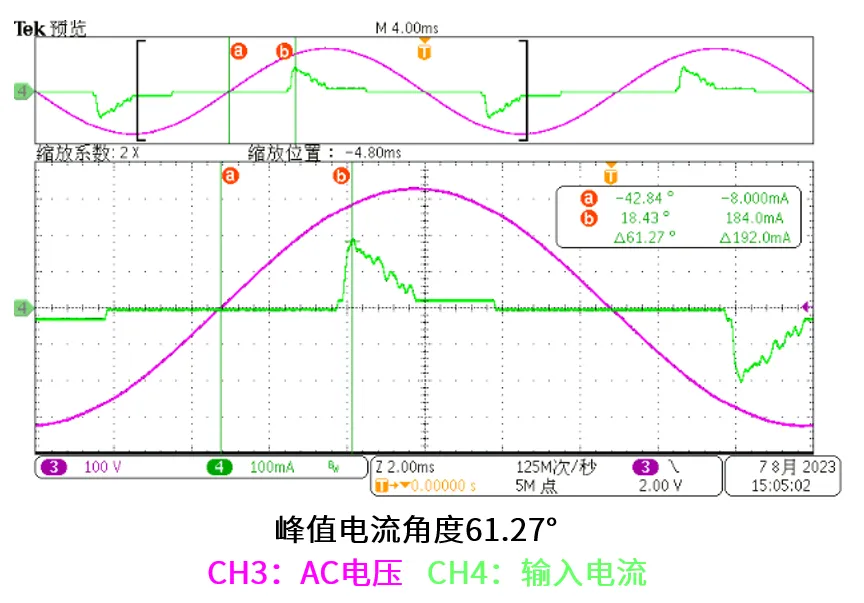

02 输入电流波形图

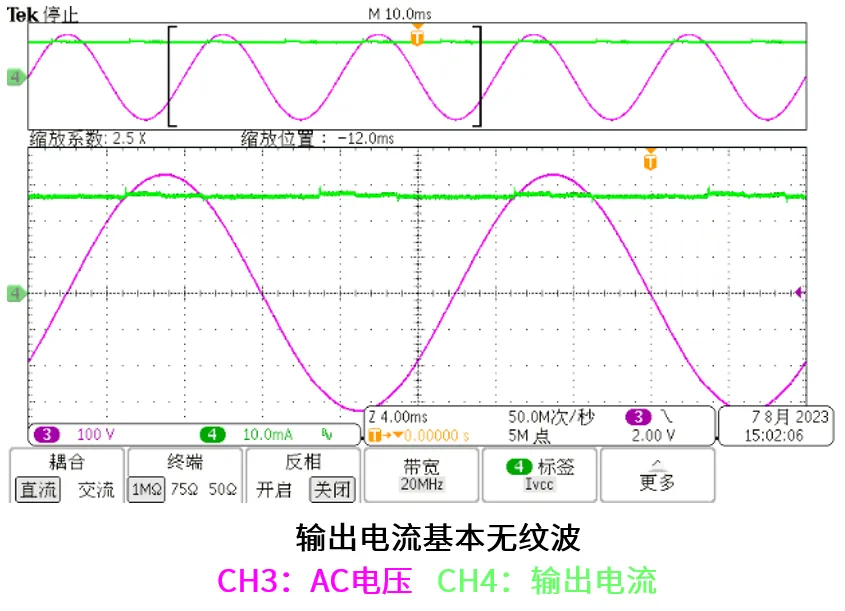

03 输出电流波形图

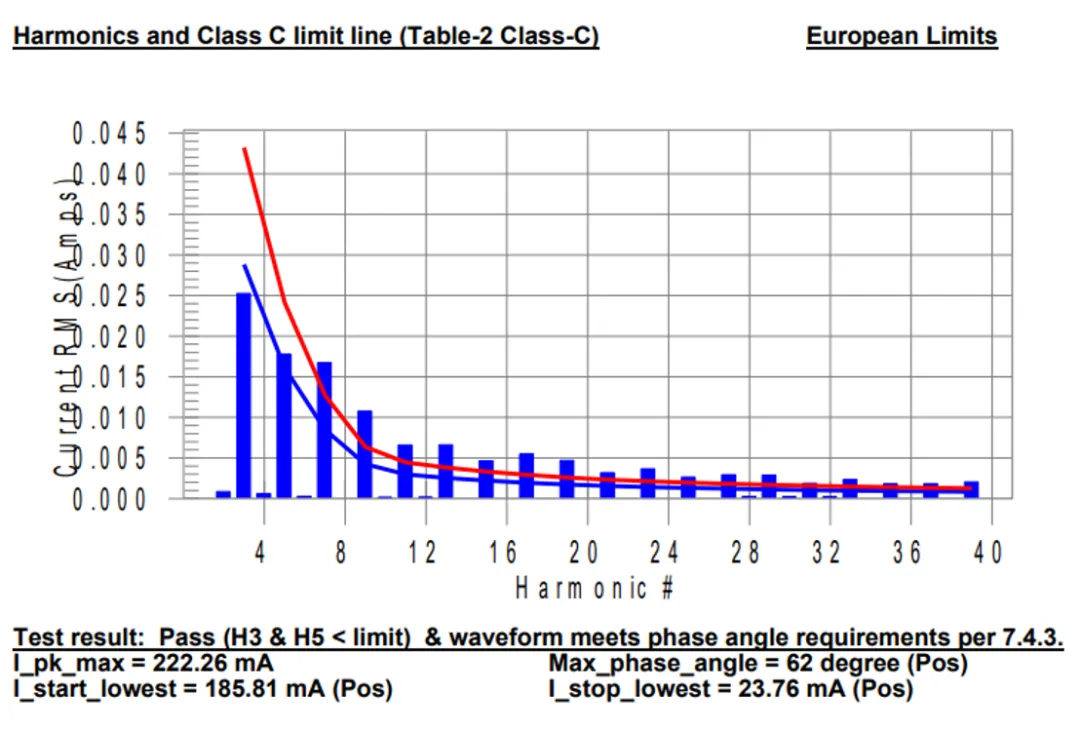

04 谐波数据
