简介 Introduction
中微爱芯深耕LED显示驱动领域，针对16*16 RGB灯阵场景，提供多种成熟方案。以下为四款核心产品及其典型应用架构。
1）AiP3368：16通道高精度恒流LED驱动芯片，OUT端口最大输出电流为45mA，多颗可级联。
2）AiP3358：8路行扫描控制芯片，提供8个高电平有效的功率输出端口，单个输出端口的最大驱动电流为2A，可两颗级联。
3）AiP3318：8通道LED行驱动电路，集成串行译码电路及功率PMOS关。单个输出端口的最大驱动电流为2.2A，可多颗级联。
4）AiP33648LS：带低功耗模式的IIC接⼝共阴极32段9位恒流LED驱动芯片，SEG端口最大电流为45mA，支持四种从机地址。
5）AiP33632：8X16共阳极恒流LED驱动控制芯片，提供8通道阳极公共输出端和16通道阴极恒流输出，SEG端口最大电流为40mA，多颗可级联。

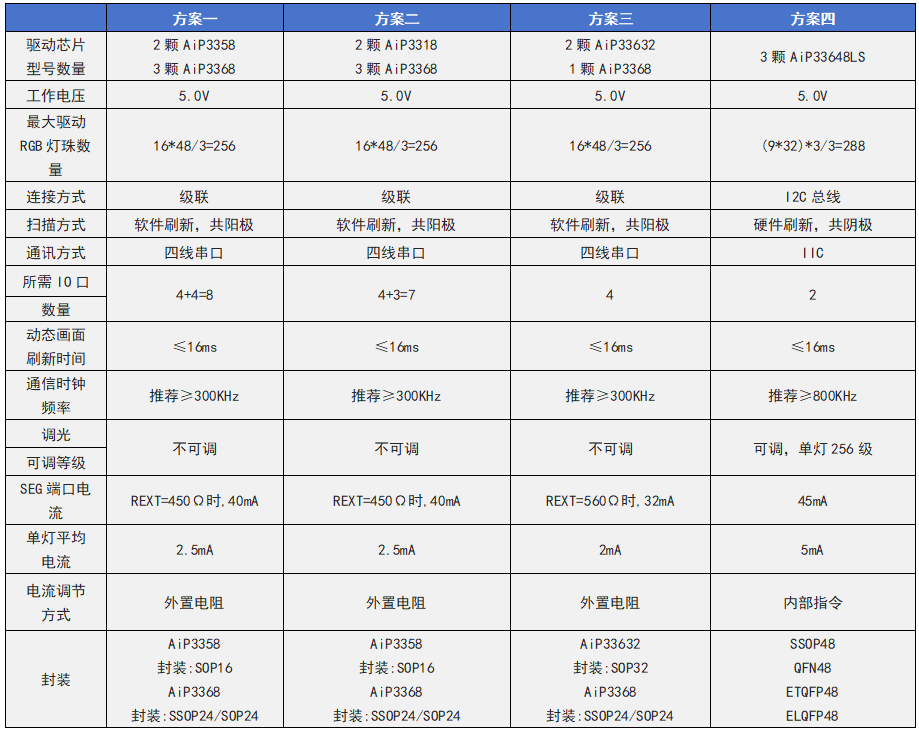

上述芯片可灵活组合，设计RGB灯阵时，需重点关注COM/GRID驱动能力、单个SEG端口峰值与平均电流（直接影响亮度），以及软件通信控制方式。
2）硬件要点：考虑到COM端口的最大驱动电流为2A，以及每个COM最多控制48个SEG，推荐REXT为450Ω，SEG输出电流约为40mA，此时单个SEG的平均电流理论上为2.5mA，电流不宜过高；全亮时最大电流为256*3*2.5mA=1.9A。
3）软件要点：在软件刷新控制方面，推荐的画面刷新时间在12ms以下；假设每帧画面数据已设定好，MCU只负责发送数据，每帧画面需要发送16组数据，发送一组数据的时间在0.375ms以下，发送间隔0.75ms。
4）优势：常见的实现方案，成本低，点阵配置灵活；适用于大屏点阵。

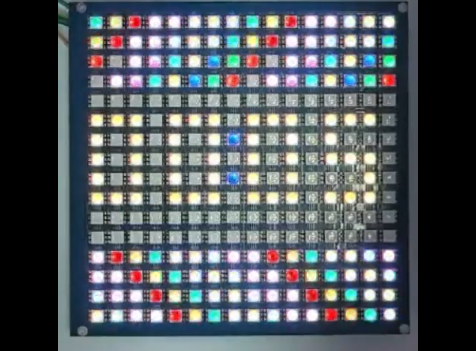

由两颗AiP3358和三颗AiP3368H实现的16X16 RGB灯阵方案，可实现全屏呼吸、音频律动、文字显示、时间显示等效果。
2）硬件要点：考虑到COM端口的最大驱动电流为2.2A，以及每个COM最多控制48个SEG，推荐REXT为450Ω，SEG输出电流约为40mA，此时单个SEG的平均电流理论上为2.5mA，电流不宜过高;全亮时最大电流为256*3*2.5mA=1.9A。
3）软件要点：在软件刷新控制方面，推荐的画面刷新时间在12ms以下；假设每帧画面数据已设定好，MCU只负责发送数据，每帧画面需要发送16组数据，发送一组数据的时间在0.375ms以下，发送间隔0.75ms。
4）优势：常见的实现方案，成本低，点阵配置灵活；适用于大屏点阵。
2）硬件要点：考虑到COM端口存在导通电阻约为0.6R（VDD=5V，Iload=1.2A），会分掉一部分电压，以及每个COM最多控制48个SEG，推荐REXT为560Ω，SEG输出电流约为32mA，此时单个SEG的平均电流理论上为2mA。
3）软件要点：在软件刷新控制方面，推荐的画面刷新时间在12ms以下；假设每帧画面数据已设定好，MCU只负责发送数据，每帧画面需要发送16组数据，发送一组数据的时间在0.375ms以下，发送间隔0.75ms。
4）优势：所需芯片数量较少，占用IO资源少，成本低，点阵配置灵活。
2）硬件要点：SEG端口设置电流为45mA时，单颗的平均电流为5mA左右;全亮时最大电流为256*3*5mA=3.8A，可以适当降低亮度以降低对电源的要求。
3）软件要点：在软件刷新控制方面，AiP33648LS内置DDRAM，因此只需发送数据即可，每帧画面数据建议在10ms内发送完成，因此IIC通信时钟频率建议在800KHz以上。
4）优势：标准IIC通信接口；占用的IO口资源最少；待机功耗＜1uA；LED亮度高；支持单灯PWM调光；显示效果丰富细腻。

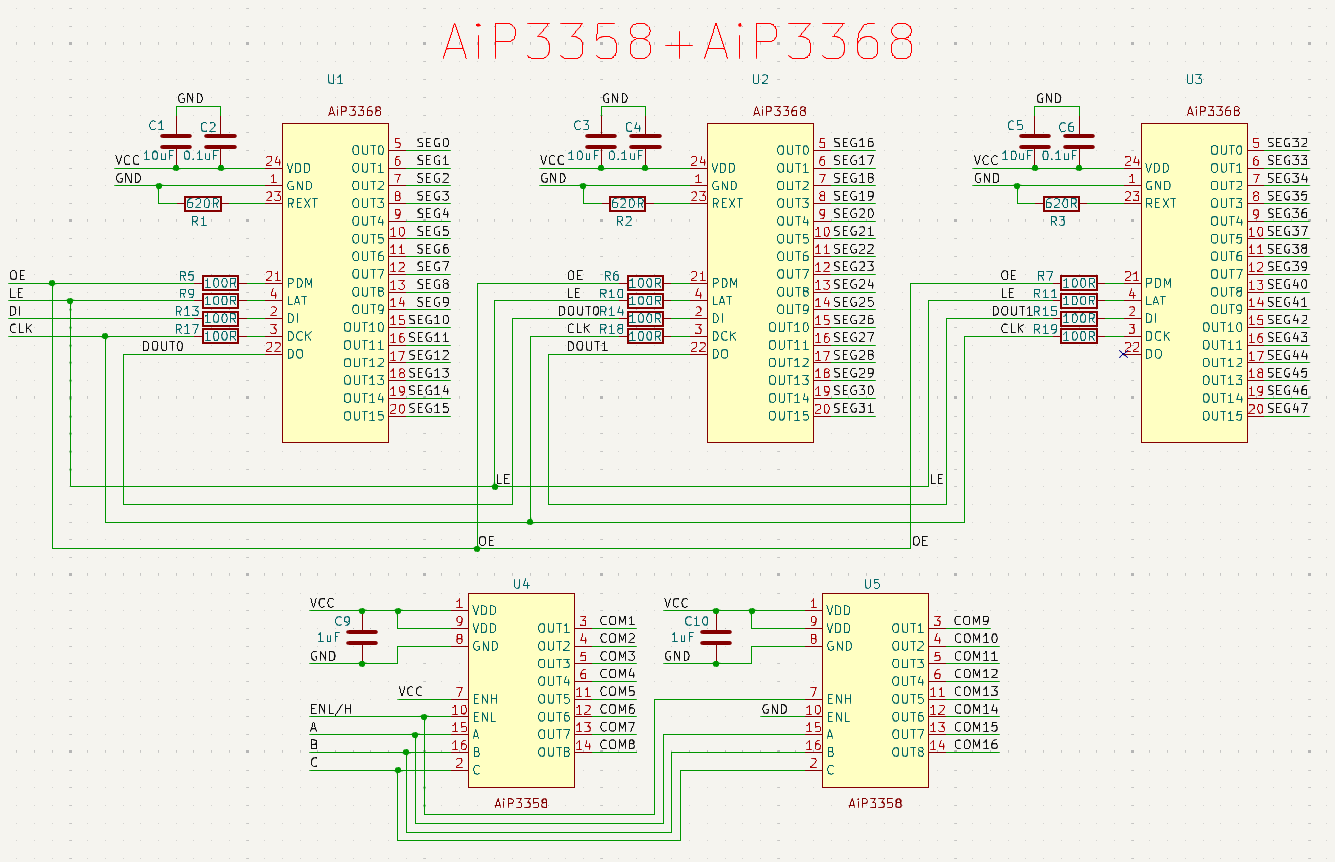

图1 两颗AiP3358+三颗AiP3368

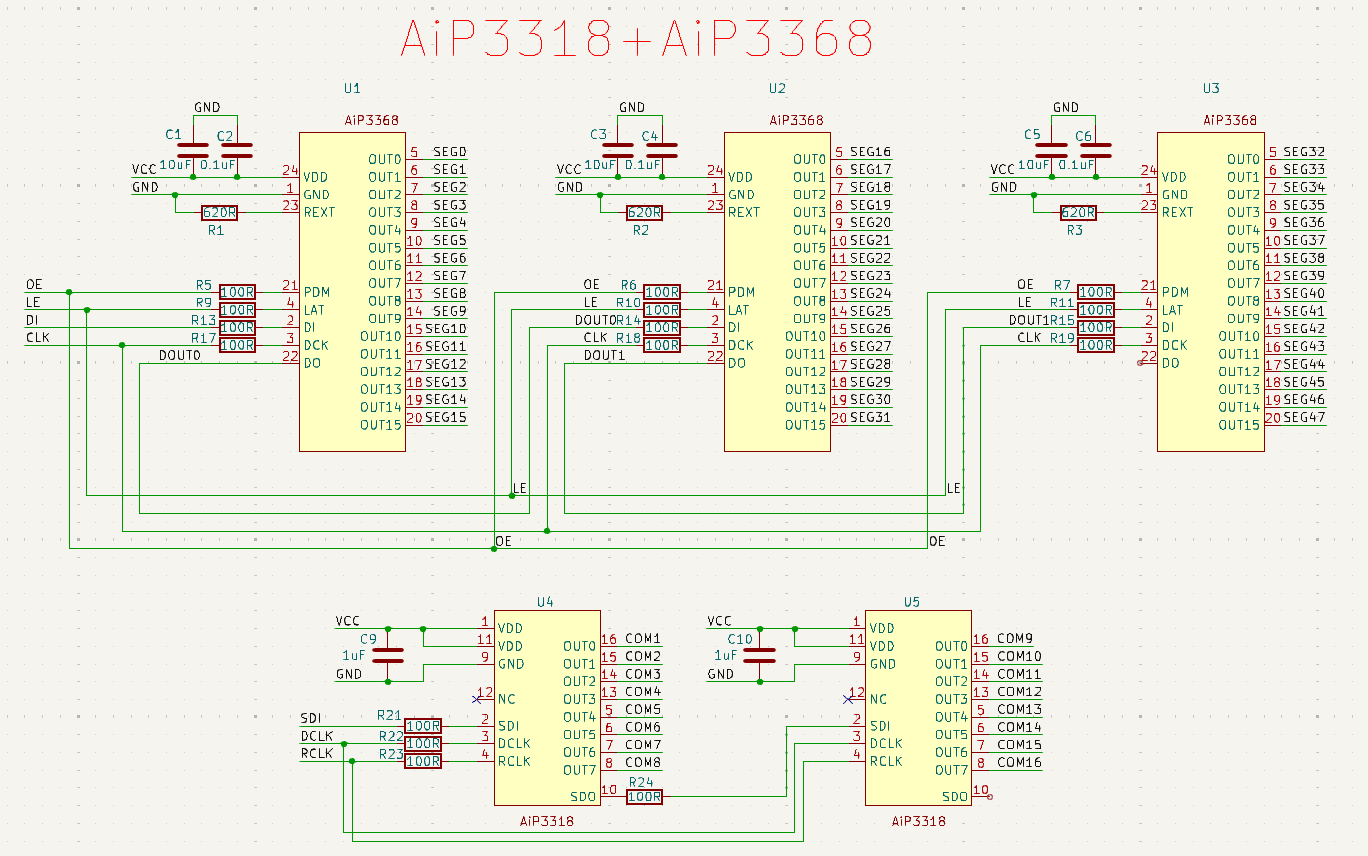

图2 两颗AiP3318+三颗AiP3368

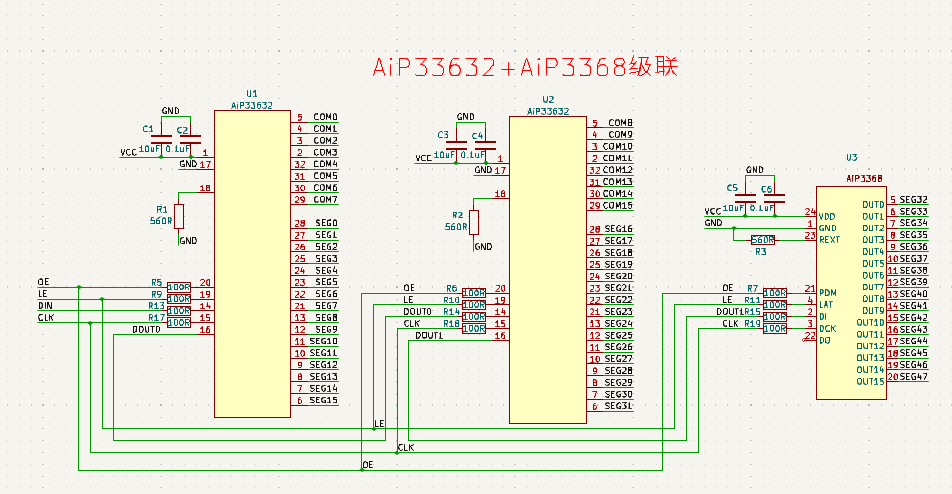

图3 两颗AiP33632+一颗AiP3368

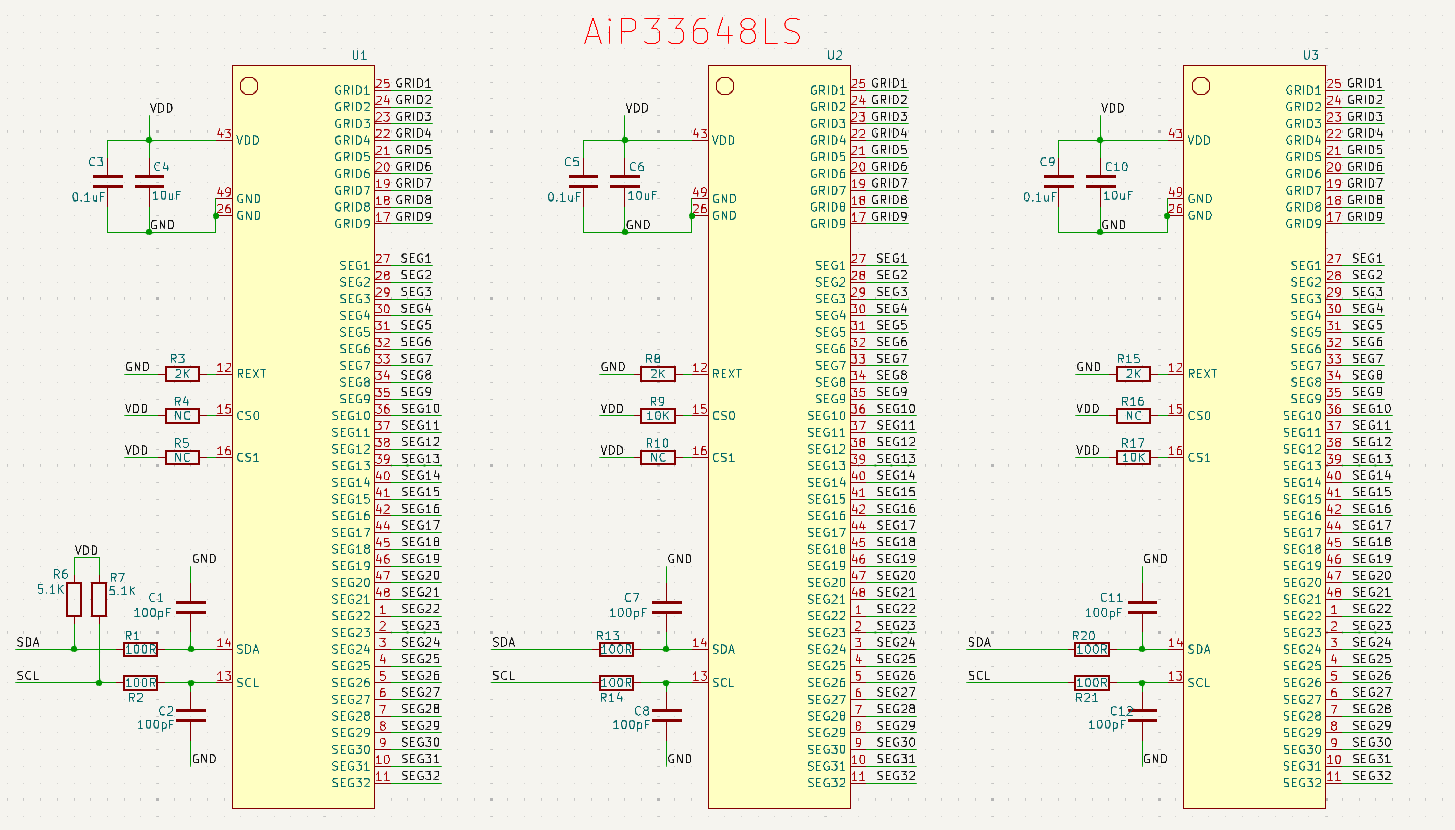

图4 三颗AiP33648LS
应用领域 Application fields
幻彩广告电子屏、DIY屏幕、DIY桌面摆件、智能软屏、智能氛围灯墙、滚动字幕屏等。
如需了解更多产品方案资讯，请联系我司授权代理商或销售工程师。
