CMN-700一致性片上网络介绍

ARM的CMN-700 IP全称为Coherent Mesh Network，是一种一致性片上网络，是CHI一致性协议的可定制化的mesh拓扑。

CMN700可以互联1~256个处理器，支持AMBA CHI Issue E协议，同时兼容CHI Issue B/C/D。CMN700还支持CXL.mem功能，兼容CXL revision 2。

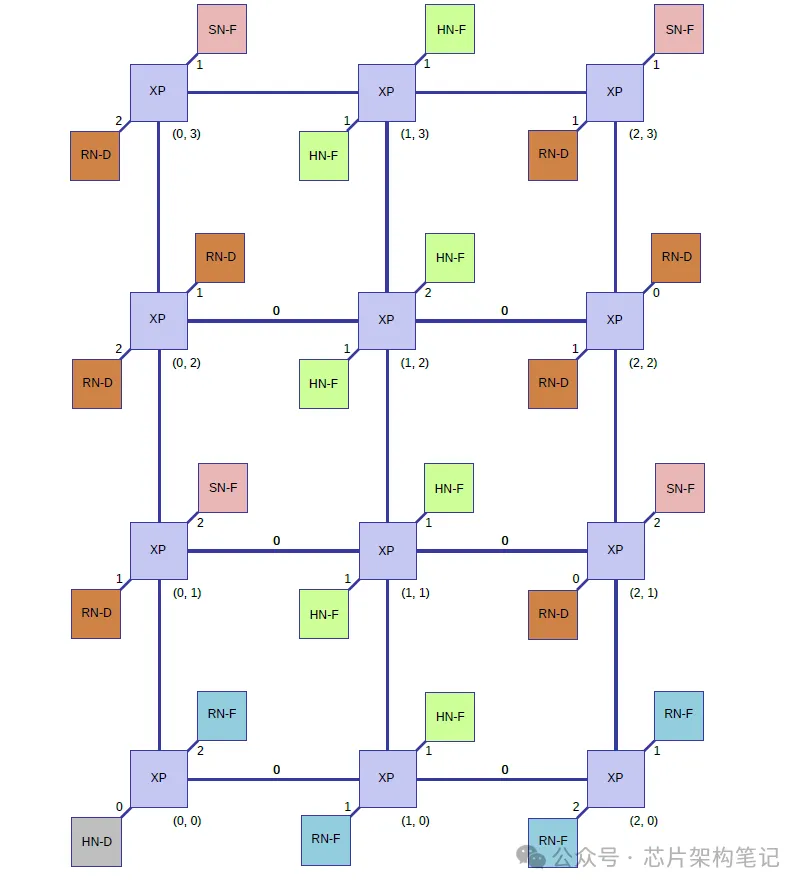

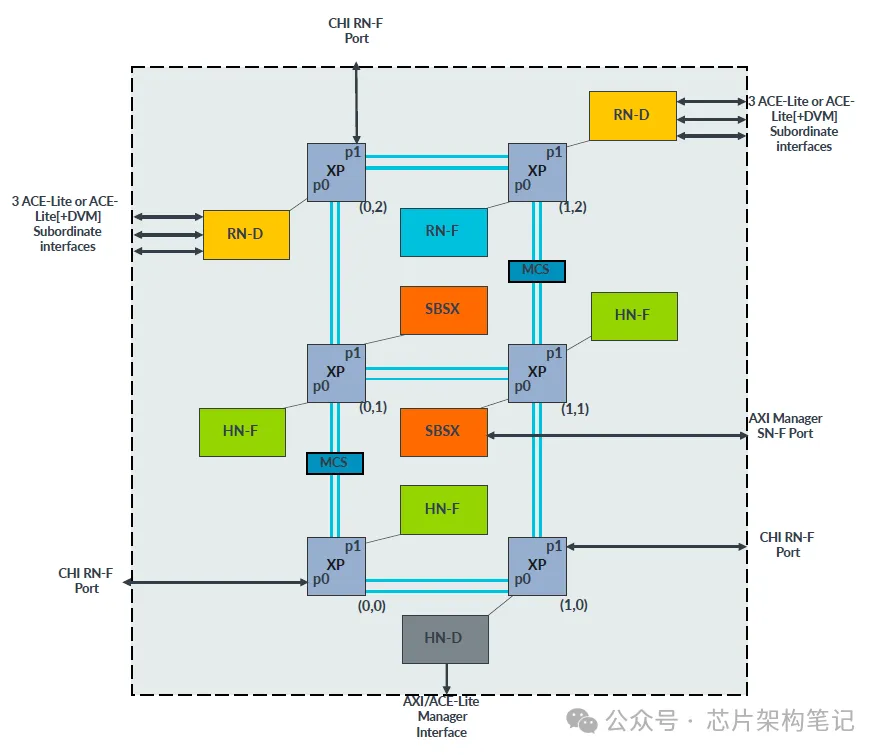

下图是一个3×4配置（3列4行）的CMN拓扑图，接下来主要介绍一下CMN网络里的各个组件（Component）。

Crosspoint（XP）

Crosspoint（XP）是一个Switch或路由逻辑的模块，也叫MXP（Mesh XP）。CMN-700网络是基于一系列的XP模块构建的。XP模块以二维矩形网格拓扑结构进行排列。

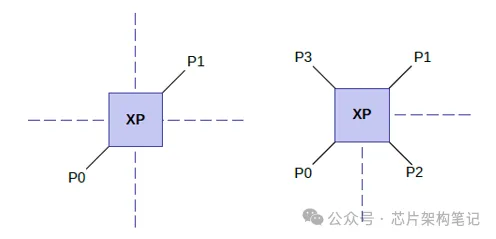

每个XP可以使用mesh端口最多连接到四个相邻的XP，如下图。此外，XP还有一些设备端口，用于连接设备。图中虚线为mesh端口，实线为设备端口。

根据配置，每个XP最多可以有四个设备端口（P0/P1/P2/P3）。

• XP with 4 mesh ports：支持2个设备端口。
• XP on the edge of the mesh with 3 mesh ports：支持3个设备端口。
• XP on the corner of the mesh with 2 mesh ports：支持4个设备端口。

每个XP支持四个CHI通道，用于传输CHI事务：

• Request (REQ)
• Response (RSP)
• Snoop (SNP)
• Data (DAT)

CMN-700最大支持144个XP，即12×12网格。网格中的每个XP都使用（X、Y）坐标。（0,0）表示左下角，（11,11）表示右上角。XP的X坐标和Y坐标也分别叫做XID和YID。

RN-I和RN-D

RN-I（I/O coherent Request Node）是支持I/O一致性的请求节点，用于连接I/O一致性的master设备，例如加速器设备等。

RNI本质上是一个转换桥，实现ACE-Lite协议到CHI协议的转换。RNI包括三个ACE-Lite或ACE-Lite-with-DVM从接口。

RNI桥只能作为不包含硬件一致性cache的master代理。CMN没有向RN-I发出snoop事务的能力，所以叫做IO一致性，而不是fully一致性。

RND是DVM Request Node，比RNI多了一个功能：可以接收DVM message。

RN-F

RN-F（Fully coherent Request Node）是支持完整的cache一致性的请求节点。RN-F一般就是CPU core，其内部拥有一致性cache，通过CHI的RN‑F端口直接连到CMN上。

HN-F

HN-F（Fully coherent Home Node）是全一致性的Home节点，负责管理部分地址空间、维护cache一致性。HNF节点包括以下内容：

1. 系统级缓存（System Level Cache）

System Level Cache（SLC）是最后一级缓存。SLC分配策略对于数据line是独占的，所有的code line都可以根据初始请求分配到SLC中。当使能MTE时，SLC将存储data和tag。

2. PoS和PoC

PoS全称是Point-of-Serialization（串行点），PoC全称是Point-of-Coherency（一致性点）。

PoS和PoC负责对发送到HNF的所有内存请求进行保序处理序。

• PoS是负责保证来自不同agent的请求的顺序；
• PoC是负责维护缓存一致性（cache coherence），即同一个地址的数据在不同的cache和内存之间的一致性。

3. Snoop Filter（SF）

Snoop Filter用来记录RNF中存在的cacheline。通过精确的直接snoop而非广播snoop，可以显著减少系统中的snoop流量，但是会占用较多的面积。

系统中的每个HNF配置为管理整个地址空间的特定部分（由SAM映射决定）。整个DRAM空间是通过系统中的所有的HNF来管理的。

HN-I/HN-T/HN-D/HN-V

HN-I（I/O coherent Home Node）是I/O一致性的Home节点，用于连接ACE slave设备。HN-I作为CMN-700的所有RN的代理，将CHI协议转换为ACE5-Lite协议。HNI支持对Arm device类型的保序。

HNI不支持对读取或写入到下游ACE5-Lite slave子系统的任何数据的缓存。发送到HNI的任何cacheable请求，都不会导致HNI发送snoop请求给系统中的RNF。cacheable请求会被转换为适当的ACE5-Lite读或写命令，并发送到下游的ACE5-Lite子系统。

• HNV：HNI+DVM node。
• HNT：HNI+DTC+DVM node。
• HND：HNI + DTC + DVM node + configuration node。

HN-P

HN-P（I/O coherent Home Node with PCIe optimization）：PCIe优化的I/O一致性Home节点，它包含了HNI功能和用于PCIe P2P（peer-to-peer）传输的专用tracker。HNP只能用于连接PCIe subordinate。

SBSX

SBSX是一个AMBA 5 CHI到ACE5-Lite桥，相当于是一个SNF，可以用于连接ACE5-Lite slave设备，如CoreLink DMC-400动态内存控制器。

CML

CML（Coherent Multichip Link）：一致性多芯片链路，可以在CMN 700中实现多芯片互联。CML可用于：

• SMP（CML_SMP）连接
• CXL设备连接

CML设备（CCG）可以配置用于CML_SMP连接或CXL设备连接。对于CML_SMP连接，必须在CCG中包含一个RNI，以加快PCIe对remote内存的访问。

配置节点（CFG）

CFG（configuration node）：与HND节点放在一起，负责CMN-700的配置、控制和监控功能。（HND比HNI多了DTC、DVM node和配置节点，CMN-700里必须有一个HND。）

CFG执行以下功能：配置访问、错误报告、中断生成。

CFG包括以下元素：

• 从CMN 700组件中收集错误信号的端口。
• 连接到所有节点的配置总线，处理内部配置寄存器的读写。
• 用于配置访问的专用APB接口。

CFG没有一个专用的CHI端口，它与HND节点共享一个设备端口。

Power/Clock Control Block

PCCB（Power/Clock Control Block）：电源/时钟控制模块，位于HND节点内，提供单独的通信通道。这些通道用来传输电源和时钟管理的信息。

PCCB作为一个聚合器，通过以下方式在SoC和其他CMN-700组件之间传递信息：

1. PCCB从其他相关的CMN-700组件接收事务activity指示信号，并将该信息传递给外部电源和时钟控制单元。
2. PCCB从外部电源或时钟控制单元接收电源或时钟控制管理请求。并将该请求传递给相关的CMN-700组件。
3. PCCB等待来自相关CMN-700组件的响应，并向外部电源和时钟控制单元传递聚合响应。

PCCB没有专用的CHI端，它与HND共享一个设备端口。

SAM

SAM（System Address Map）：系统地址映射，所有CHI命令都必须包含一个完全解析的地址。地址必须包含源和目标ID（target ID）。目标ID是通过SAM映射来获取的，SAM可以将内存或I/O地址映射到目标设备。

每个发请求的设备都需要使用SAM功能。SAM包括以下两个逻辑单元：

RN SAM：允许每个RN将地址映射到HNF、HN-I、HN-D、HN-T、HN-P、HN-V和CCG的target ID。RN SAM支持生成内存控制器的target ID，用于RN直接向内存控制器发出预取（PrefetchTarget）操作。

HN-F SAM and MC SAM：将地址映射到内存控制器目标ID。

DTC

DTC（Debug and Trace Controller）控制着DTM（Debug and Trace Monitor），并通过ATB接口生成带有时间戳的trace。DTC是位于HND和HNT里，DTM一般是位于XP里面。

DTC执行以下功能：

• 产生事件（event）或PMU中断
• 接收来自DTM的数据包，并打包成ATB格式的trace包
• 使用SoC计时器输入的时间戳进行trace
• 生成对齐同步ATB trcae输出
• 处理ATB flush请求
• 处理debug和安全debug外部请求
• 提供分布式的和中央的PMU计数器的一致视图
• 处理PMU快照（snapshot）请求
• 在PMU计数器溢出时生成中断INTREQPMU

CAL

CAL（Component Aggregation Layer）：允许多个设备连接到XP上的单个设备端口。

CMN提供多种类型的CAL：

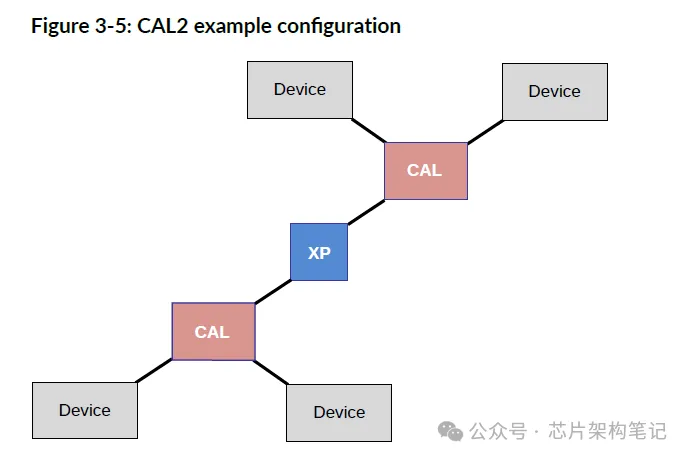

• CAL2：连接2个相同的设备。
• CAL4：连接4个相同的设备。
• HCAL2：连接2个不同类型的设备。

Credited Slice

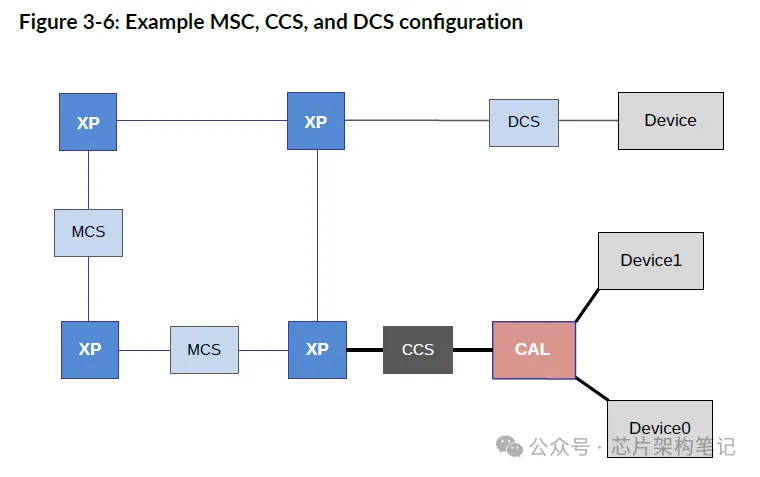

可以在CMN-700系统中配置一些可选的credited register slice，用于帮助时序收敛。

CMN包括以下Credited Slices：

• Mesh Credited Slice：放置在XP之间。
• Async Mesh Credited Slice：放置在不同时钟域的XP之间。
• Device Credited Slice：放置在设备与CAL，或者设备与XP之间。
• CAL Credited Slice：放置在XP与CAL之间。
• HCAL Credited Slice：放置在XP与HCAL之间。

ADB、CDB、CXSDB

ADB（AMBA Domain Bridge）：用于两个AMBA总线（AXI, ACE5-Lite, oACE5-Lite-with-DVM）接口处于不同的时钟域、电源/电压域。

CDB（CHI Domain Bridge）：用于两个CHI总线接口处于不同的时钟域、电源/电压域。

CXSDB（CXS Domain Bridge）：用于两个CXS接口处于不同的时钟域、电源/电压域。

参考：

Arm Neoverse CMN‑700 Coherent Mesh Network TRM （r3p2）
