MS31211 低压、大电流、单全桥驱动直流驱动

产品描述:

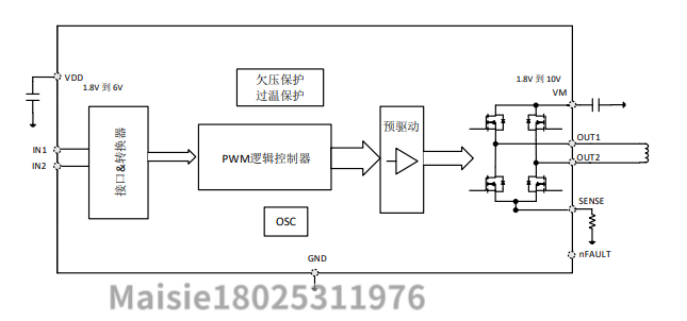

MS31211 是一款低压、大电流、单全桥驱动。它可应用于低电压及电池供电的运动控制场合，并且内置电荷泵来提供内部功率 NMOS 所需的栅驱动电压。MS31211 可以提供最高 3.2A 的峰值电流，其功率电源供电范围从 1.8V 到 10V，逻辑电源供电范围从1.8V 到 6V。两个输入脚可以控制直流电机工作在正转、反转、刹车以及滑行模式。全桥由 IN1/IN2 逻辑控制，并且当所有的 INx=0V 超过 3ms 时，进入待机模式。

主要特点:

• 单个全桥驱动器，低输出导通电阻，240mΩ(HS+LS)

• 3.2A 峰值电流能力

• 功率电源供电范围：1.8V 到 10V

• 逻辑电源供电范围：1.8V 到 6V

• IN1/IN2 全桥控制逻辑

• 待机模式下，功耗不超过 120nA@VM<6V

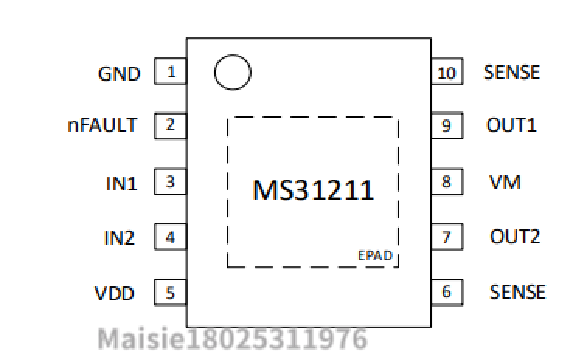

• eMSOP10 封装（背部散热片）, 3mmx3mm

• 保护功能：欠压保护、过温保护

应用场景

摄像机

玩具

机器人

便携式医疗电子设备
