IU5531E:宽电压48V、4A异步降压DCDC

引言

在 12V、24V、48V 电源系统应用中，高效稳定的降压方案始终是设计重点。今天为大家介绍 IU5531E 异步降压 DC-DC 转换器，专为 48V 输入场景打造，4A 输出能力可满足多种中功率设备供电需求，最高能耐受 50V 抛负载脉冲，稳定性远超期待。

IU5531E 采用集成型高侧 MOSFET 设计，输入电压范围覆盖 4.5V-48V，适配多类电源系统。其支持 100KHz-2MHz 可调开关频率，既能通过优化频率提升转换效率，也能根据需求匹配外部组件尺寸，灵活度拉满。轻负载条件下，脉冲跳跃模式可将电源电流降至 180μA；当启用引脚拉低进入关断状态时，电源电流仅需 4μA，功耗控制达到行业优秀水平。

此外，这款转换器内置丰富保护功能，频率折返和热关断功能能在过载时保护内外组件，欠压闭锁、过温保护等设计进一步提升可靠性。它采用纤小的 ESOP8 封装，额定工作温度范围为 - 40℃至 85℃，能适应复杂工况，且外围电路设计简洁，搭配自举电容等组件即可稳定运行，适用于各类依赖 48V 电源的工业设备、通信设备等场景。

若你的应用场景对功率或输入输出参数有其他要求，可关注后续针对不同功率段 DC-DC 转换器的专项介绍，获取更贴合需求的方案。

一、IU5531E的特性

4.5V 至48V输入电压范

围具有内部斜坡补偿的电流模式控制

与外部时钟的同步能力

100KHz至2MHz的可调频率

内部软启动

轻负载条件下使用脉冲跳跃实现的高效率

+2%反馈基准电压

4μA关断电源电流

180μA静态工作电流

过温和频率折返保护

逐周期电流限制和热关断

可调欠压闭锁(UVLO)

二、IU5531的应用信息

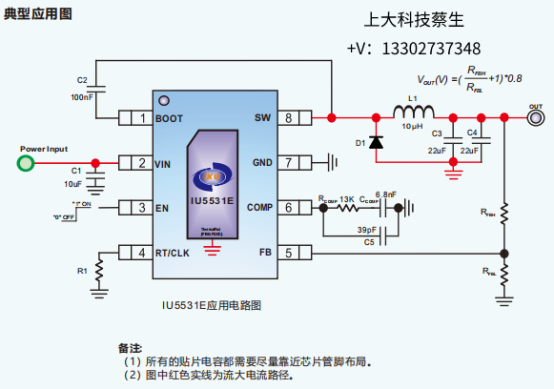

1、典型应用图

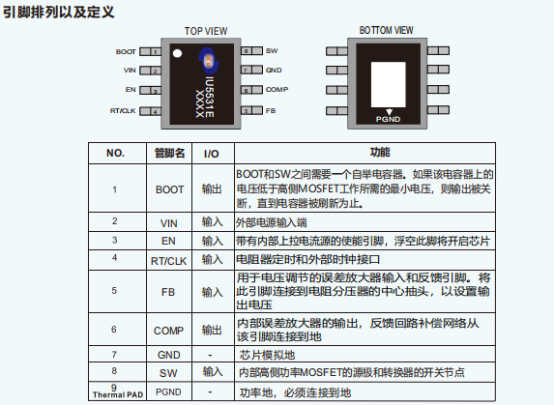

2、引脚排列及定义

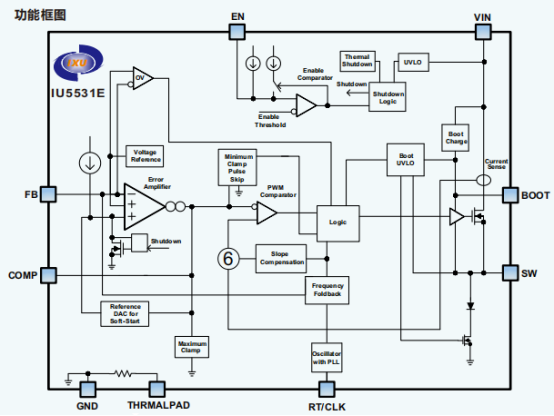

3、功能框图
