晨控CK-FR08读卡器与三菱FX5U系列CCLinkIE通讯手册

晨控CK-FR08读卡器与三菱FX5U系列CCLinkIE通讯手册

CK-FR08-CC是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。

读卡器同时支持标准工业通讯协议CC-LINK IE，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

本期主题：围绕CK-FR08系列产品的CC-LinkIE通讯协议与三菱PLC进行通讯配置说明

零、准备阶段

编程软件：GX Works3

工业RFID读写器：CK-FR08-CC

PLC：三菱FX5U

通讯协议：CC-LinkIE

连接方式：以太网

设备配置

配置IP

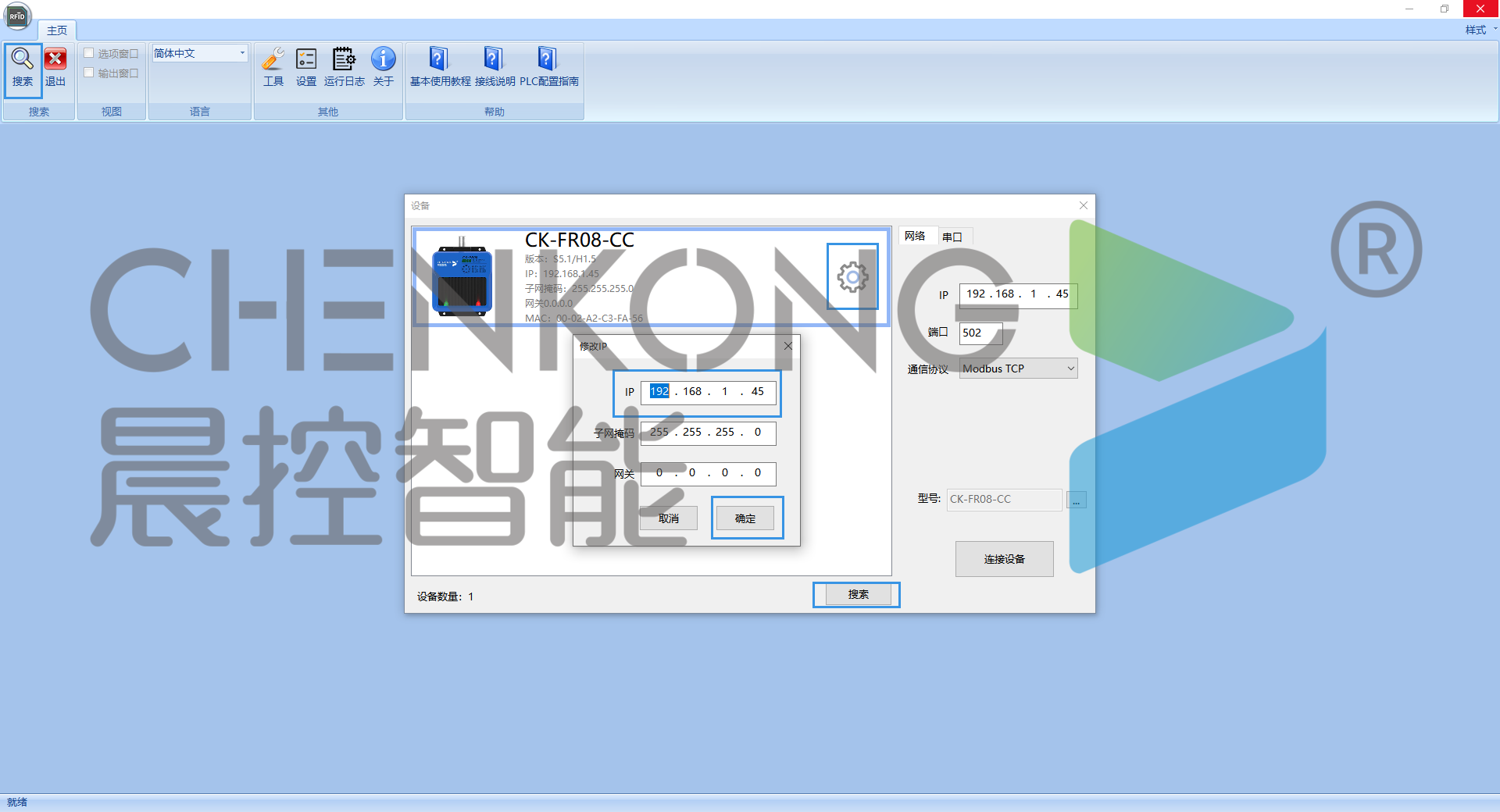

使用RFID_TOOL软件搜索出设备

点击设备齿轮修改ip点击保存

配置设备映射内存

搜索设备连接

在配置页面配置映射内存：分64/128字节

点击保存，断电重启激活配置

PLC配置通讯

添加配置文件

打开GX Works3软件，在工具的配置文件管理中登录设备的配置文件

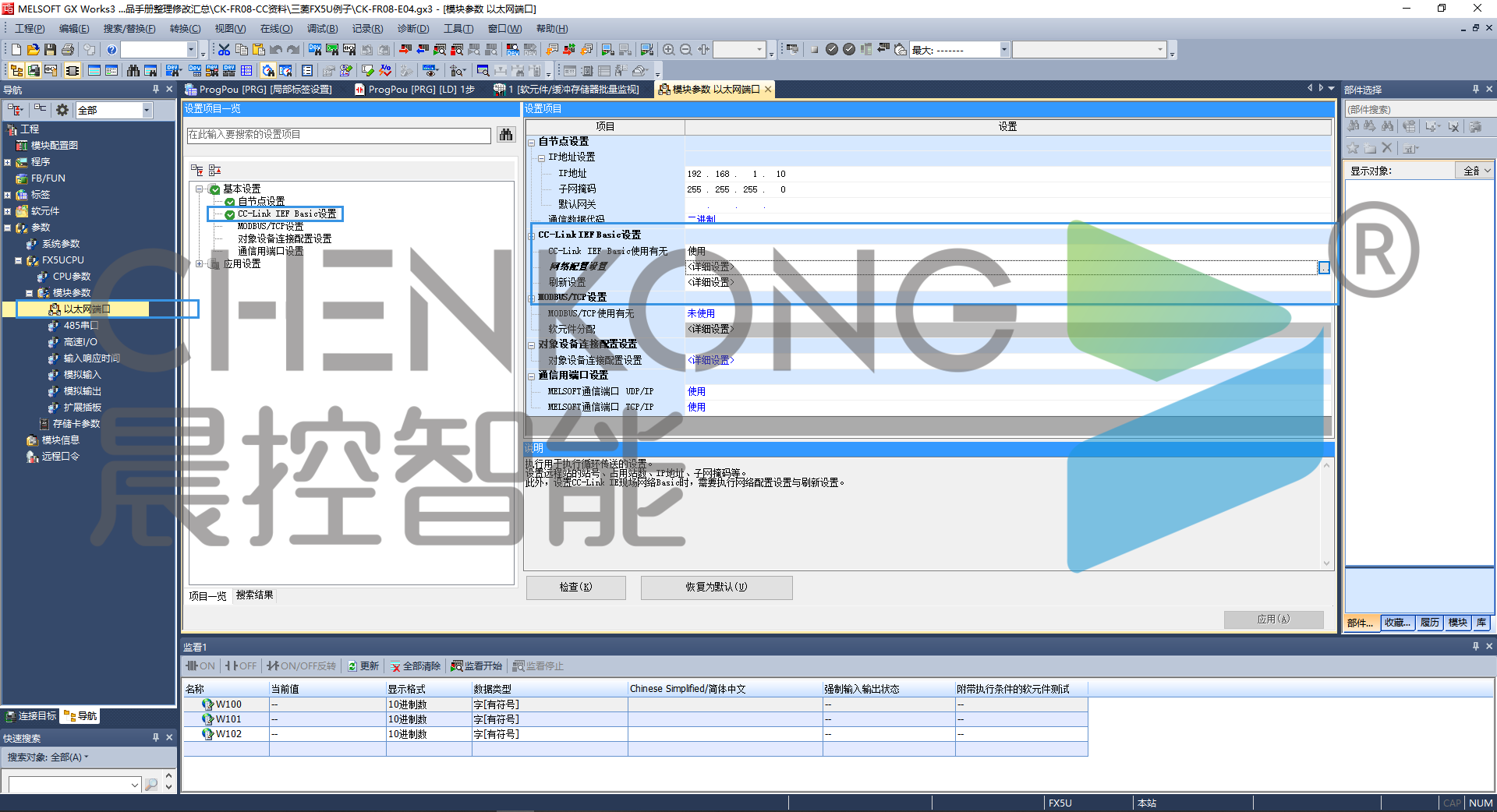

打开CC-Linkie配置

打开参数中的以太网端口中

开启CC-Linkie使用

添加设备

打开CC-linkie网络配置设置

添加设备，填写IP地址；

根据设备映射内存设置分配点数（以128映射内存为例，配置点数128）

点击反映设置并关闭保存设置

配置cclinkie映射地址

打开cclinkie刷新设置

分配配置地址

点击应用保存设置

下载配置，完成连接

将配置下载到PLC

断电重启PLC，完成配置连接；
