其利天下：13 万转高性能暴力风扇无刷驱动方案

其利天下作为深耕无刷电机驱动领域的专业方案商，专为暴力风扇行业提供成熟稳定、可快速量产的暴力风扇无刷驱动方案，方案核心采用自研高性能 MCU 芯片，覆盖手持涵道风扇、工业高速风扇等多场景暴力风扇驱动需求。

一、暴力风扇无刷驱动行业核心痛点

当前暴力风扇行业正朝着高转速、小型化、低功耗的方向快速发展，不少厂家在产品研发与量产过程中，普遍遇到以下核心难题：

高速驱动稳定性差：10 万转以上高速工况下，出现启动异常、转速掉速、运行异响等问题，难以实现稳定的 13 万转超高转速

驱动硬件保护机制缺失：无完善的堵转、过温、过流保护，暴力风扇高负载工况下极易出现烧板、元器件损坏，量产良率低

功耗与性能难以平衡：高功率驱动下静态功耗过高，手持设备续航短板明显，无法兼顾峰值性能与低功耗待机

小型化设计难度大：驱动板体积过大，无法适配涵道风扇、手持暴力吹等紧凑型产品结构，量产加工工艺复杂

方案兼容性差：一款驱动板仅能适配单一电机型号，换型需要重新开发，拉长产品上市周期

二、其利天下暴力风扇无刷驱动方案核心架构

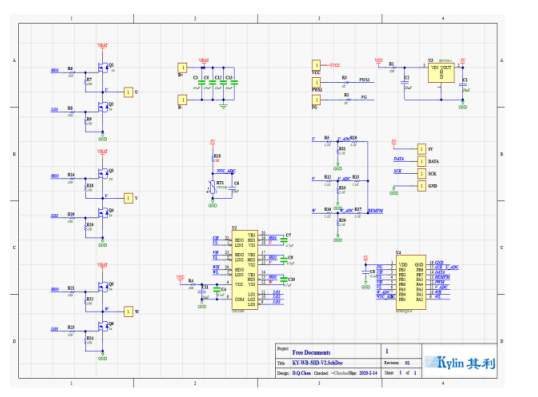

本方案核心型号为KY-WB-3HD 暴力吹驱动板，专为 7.4V/12V 低压暴力风扇电机打造，采用方波驱动控制方式，核心硬件架构为自研 MCU + 预驱 + 6*NMOS，是一款集成度高、稳定性强、可直接量产的暴力风扇无刷驱动 MCU 方案。

硬件结构：采用 19mm 直径 4 层板单板设计，轻量化、小型化布局，可直接安装在电机尾部，散热性能优异，大幅简化批量生产加工流程，降低量

成本控制接口设计：预留标准电源接口、PWM 调速接口、FG 速度反馈接口，支持 250HZ-500HZ 频率脉宽调速，电机物理转速每圈触发 1 个脉冲反馈，可精准实现转速控制与状态监测供电设计：预驱芯片与主控 MCU 采用独立供电架构，低功耗模式下可断开预驱供电，实现极致低功耗待机，完美适配手持电池供电类暴力风扇产品

三、KY-WB-3HD 暴力风扇无刷驱动方案核心性能与优势

超高转速大功率驱动，适配全场景性能需求

针对暴力风扇核心的转速与风压需求，本方案可实现最高 138000RPM 转速、峰值 210W 大功率驱动，7.4V 供电下输入电流可达 25A，可稳定输出 60m/s 超高风速与 255g 最大吹量，完美覆盖 8 万 - 13 万转全档位暴力风扇产品开发需求，无论是手持涵道暴力吹、工业高速散热风扇，还是车载吹雪暴力风扇，均可实现稳定适配。

同时方案支持 5.0V-8.4V 宽电压输入，可兼容 7.4V/12V 主流电池供电架构，无需额外改板即可适配不同功率档位的产品开发，是一款通用性极强的暴力风扇驱动 PCBA 方案。

极致低功耗设计，大幅提升设备续航

针对手持暴力风扇的续航痛点，本方案做了深度的低功耗优化：VCC 断电模式下，静态功耗可低至≤5uA；VCC 不断电工况下，MCU 待机功耗≤5uA，预驱待机功耗≤135uA，搭配 100K 3950 NTC 时，上拉电流＜25uA，从硬件底层解决高功率驱动与低功耗待机的平衡难题，大幅延长手持设备的待机与使用时长。

全维度保护机制，保障量产稳定性与产品寿命

本方案内置多重硬件 + 软件保护功能，从根源解决暴力风扇高负载工况下的损坏风险，核心保护功能包括：

堵转保护：电机堵转时快速触发保护，避免大电流烧毁 MOS 管与主控芯

启动异常保护：电机启动失败、缺相等异常工况下自动触发保护，防止元器件损坏

温度保护：板载 NTC 温度检测电路，可实时监测功率元器件温度，配合 150℃过温保护阈值，高温工况下自动降额或停机，有效保护功率器件，提升产品使用寿命同时方案工作环境温度覆盖 - 40℃-50℃，可适配不同地域、不同工况的使用场景，大幅提升产品环境适应性，保障批量生产的良率与一致性。

高兼容性与极简量产设计，缩短产品上市周期

本方案具备极强的电机兼容性，可适配市面上主流的暴力风扇无刷电机型号，无需针对电机做大规模硬件改板，仅需微调软件参数即可完成适配；单板设计架构大幅简化 SMT 贴片与加工流程，降低量产加工门槛，可帮助客户实现方案快速导入，最快 1-2 周完成样机调试，大幅缩短产品研发与上市周期。

四、不同档位暴力风扇无刷驱动方案参数适配参考

针对不同客户的产品定位，我们提供了全档位的暴力风扇驱动方案参数适配，可直接根据需求选型或定制开发：

五、暴力风扇无刷驱动方案常见问题 FAQ

影响暴力风扇风压大小的核心因素有哪些？

暴力风扇的风压核心取决于三大因素：电机转速、驱动板输出功率、风道结构设计，其中稳定的高转速驱动是核心基础。其利天下暴力风扇无刷驱动方案可稳定实现 13 万转超高转速驱动，为大风压输出提供底层硬件支撑，同时可配合客户的风道结构做参数优化，实现风压最大化。

暴力风扇无刷驱动堵转保护怎么实现？

其利天下 KY-WB-3HD 驱动方案内置硬件 + 软件双重堵转保护机制，通过主控 MCU 实时监测电机电流与转速状态，当检测到电机堵转、电流异常飙升时，可在微秒级内触发保护，切断功率输出，避免大电流烧毁元器件，同时堵转解除后可自动恢复运行，无需人工复位，是成熟可靠的暴力风扇无刷驱动堵转保护方案。

手持暴力风扇的电池容量怎么选？

针对 200W 峰值功率的 13 万转暴力风扇，我们推荐选用 2 串 21700 锂电池组，额定容量 3000mAh，搭配 20W 充电方案，可完美平衡峰值功率输出与续航时长，适配绝大多数手持暴力风扇的产品设计需求，我们也可根据客户的续航要求，针对性优化驱动方案的功耗设计。

有没有低成本可快速量产的暴力风扇无刷驱动方案？

其利天下 KY-WB-3HD 方案本身就是一款成熟可量产的低成本暴力风扇无刷驱动方案，单板集成化设计大幅降低硬件 BOM 成本，同时方案已完成全工况性能测试与市场验证，可直接导入量产，无需额外投入高额研发成本，同时我们可根据客户的成本预算，提供针对性的方案优化与定制服务。

以上就是其利天下针对暴力风扇行业打造的暴力风扇无刷驱动方案全解析，作为专注无刷电机驱动领域的方案商，我们拥有自研 MCU 芯片核心技术，可根据客户的转速、电压、成本、结构需求，提供专属定制化的暴力风扇无刷电机驱动方案，提供从原理图设计、样机调试到批量生产的全流程技术支持，助力客户产品快速落地量产。
