在脑机接口（BCI）技术从科研迈向产业化的关键阶段，核心芯片的国产化替代成为推动行业发展的重要环节。英集芯依托半导体领域的技术积累，通过早期投资布局脑机接口芯片领域，推出IPA1299多通道低噪声脑机接口芯片。该芯片采用全兼容设计，具备较高精度和性价比，为非侵入式脑机接口设备提供国产芯片方案，目前已完成量产出货，性能参数与海外同类芯片相当。
一、核心定位：适配多场景需求
IPA1299是一款专为颅外脑电图（EEG）、心电图（ECG）及肌电图（EMG）信号采集设计的8通道低噪声24位同步采样Δ-Σ模数转换器（ADC）芯片，可作为TI公司ADS1299等进口芯片的替代方案，兼顾医疗级精度与消费级成本。芯片采用非侵入式技术路线，适用于非侵入式脑机接口、便携式医疗监测、科研实验平台等场景，具有较高精度、较低功耗和易集成的特点，目前处于市场培育期，尚未实现规模化销售。
二、核心优势
1、兼容性设计，便于替换

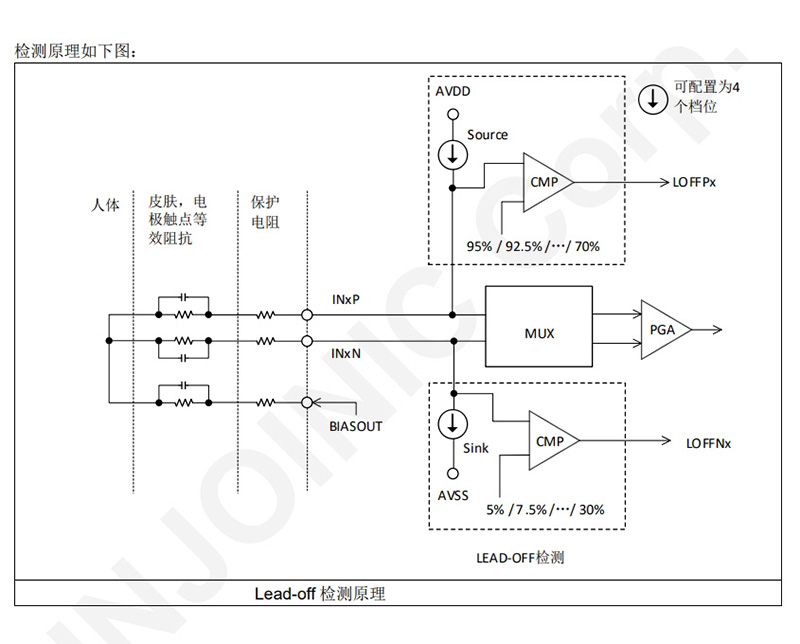

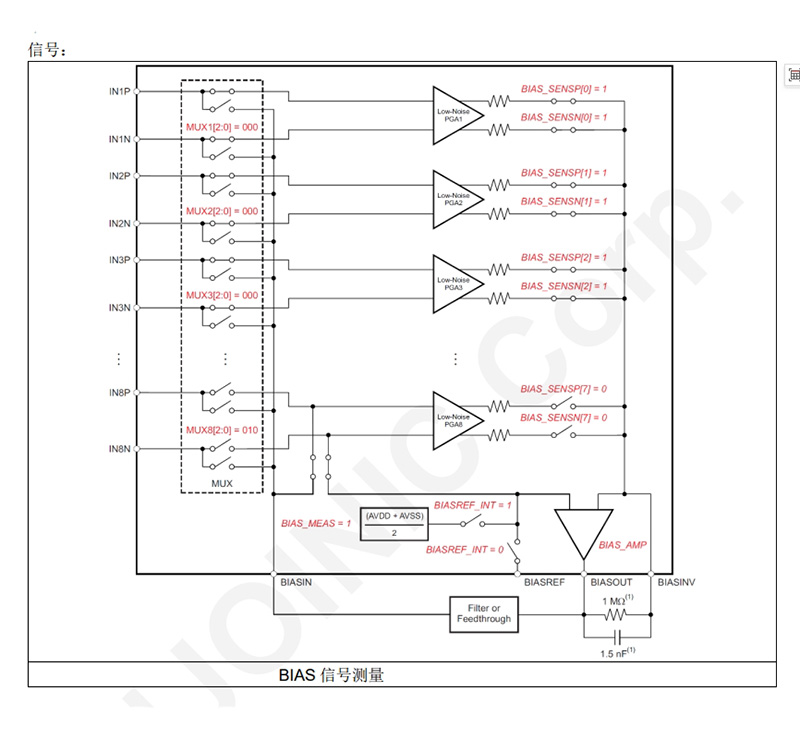

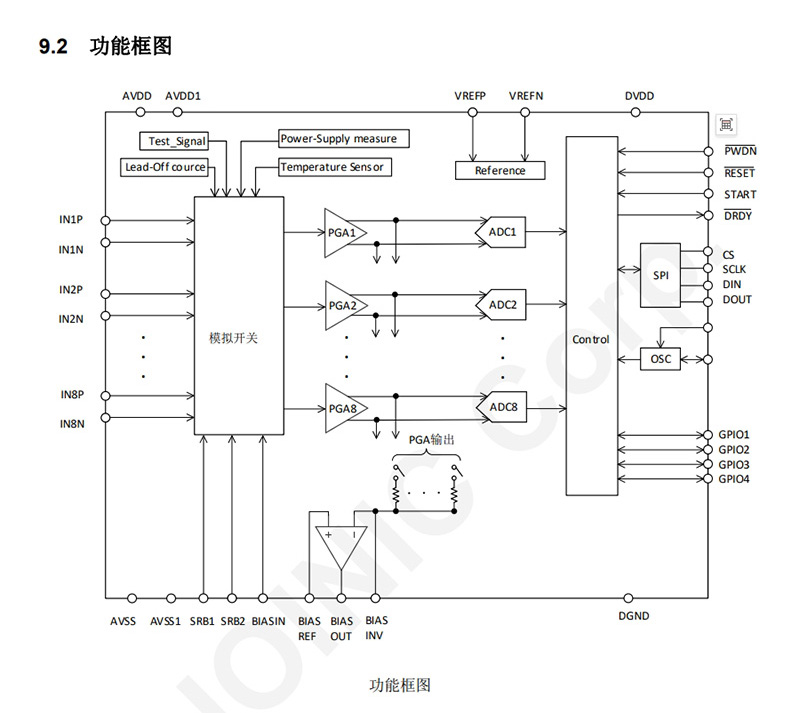

IPA1299在封装与功能上与TI ADS1299兼容，采用48引脚QFN封装，引脚定义兼容，集成可编程增益放大器（PGA）、内部基准与振荡器，支持测试、温度和导联断开检测，并可生成患者偏置输出信号。采用该芯片的设备厂商无需修改原有电路设计，可缩短研发周期，某国产睡眠监测设备厂商切换后研发周期缩短3个月。
2、精度较高，适合微弱信号采集
脑电信号幅值范围为0.5μV至100μV，易受干扰。IPA1299采用低噪声架构，内置低噪声放大器（LNA），差分输入结构可抑制共模噪声，输入参考噪声密度典型值为0.9nV/√Hz，1kHz带宽下总噪声低于1μVrms，输入参考噪声密度典型值为0.5μVrms，0.1Hz至100Hz频段内信噪比（SNR）为75dB，动态范围±50mV至±500mV，可适配1kΩ至100kΩ电极阻抗。内置电磁干扰（EMI）滤波器，集成12位ADC用于电池电压和电流监测，提供电量显示与状态反馈。
3、低功耗与可扩展，适配便携设备
单通道工作电流典型值为200μA，8通道工作时功耗为1.6mW，休眠模式电流为15μA，具备动态电源管理功能。支持菊花链配置，可扩展至32通道，减少外围元件，缩小设备尺寸。采样率250SPS至16kSPS可调，24位ADC有效位数（ENOB）为21.5位，适用于胎儿心电图、睡眠研究等场景。
4、国产化生产，保障供应链稳定
英集芯实现IPA1299芯片的国产化生产，价格具备竞争力，某厂商切换后单台设备硬件成本降低25%。提供本地化技术支持，包括芯片选型、参数调整与设备调试，支持参数定制与协议开发。
三、技术参数
通道规格：8通道低噪声PGA，支持差分输入，支持测试、温度和导联断开检测
分辨率：24位Δ-Σ ADC，有效位数21.5位
采样率：250SPS至16kSPS可调

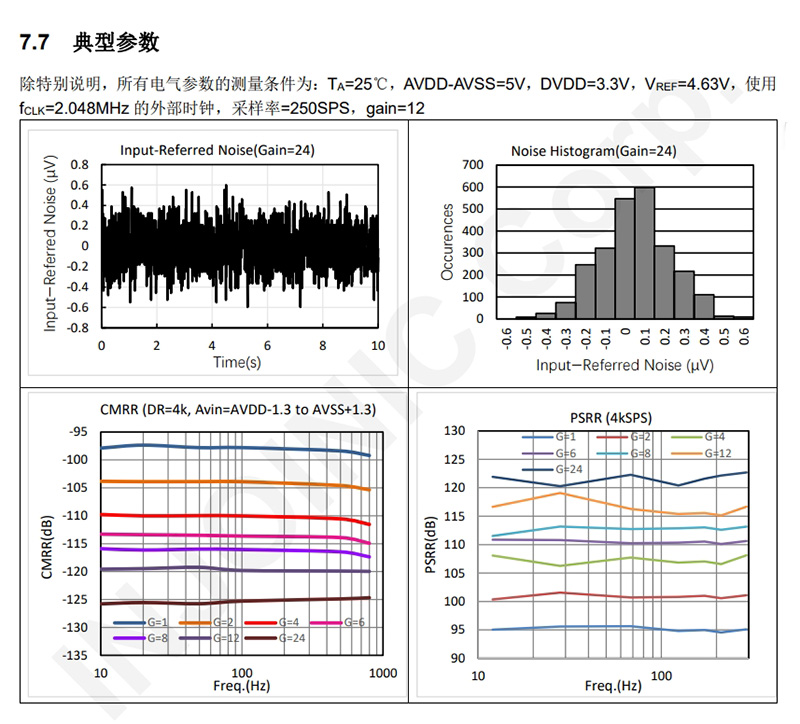

噪声性能：输入参考噪声密度0.9nV/√Hz（典型值）、0.5μVrms（典型值），1kHz带宽总噪声<1μVrms，信噪比75dB（0.1Hz-100Hz）
功耗：工作电流200μA（单通道，典型值），8通道工作功耗1.6mW，休眠电流15μA
封装：48引脚QFN封装，引脚兼容
其他特性：内置EMI滤波器，支持菊花链扩展至32通道，集成电池监测功能
四、应用场景
医疗健康：用于胎儿心电图监测、睡眠研究设备、便携式脑电监测仪等，适用于家庭健康监测与远程医疗。
脑机接口（BCI）系统：作为非侵入式脑机接口系统的信号前端处理组件，支持意念控制、神经反馈等应用，已有科研团队用于运动意图解码等研究。
消费电子：可与TWS耳机充电仓、无线充电器等协同设计，用于具备脑电监测功能的智能耳机、智能手环等，实现情绪监测、疲劳预警等功能。
科研实验：适用于神经科学研究实验平台，支持脑电信号采集与神经活动分析。
五、生态合作与展望
英集芯围绕IPA1299构建生态支持，包括与上下游企业合作开发滤波、降噪及脑电信号识别算法，提供API接口支持数据分析，参与相关行业标准讨论，探索构建脑机接口技术联盟。英集芯将持续投入脑机接口相关技术研发。
六、在脑机接口设备国产化趋势下，IPA1299以国产化、成本优化与兼容性为特点，为非侵入式脑机接口设备的研发提供芯片支持。
