导语：
在两轮电动车（48V/60V/72V平台）、通信基站RRU以及汽车电子的48V系统中，电源总线环境异常恶劣。电机启停产生的反电动势或抛负载（Load Dump）瞬态尖峰，往往能让母线电压瞬间飙升至八九十伏。传统的60V/80V降压芯片在此类工况下极易遭遇电过应力（EOS）击穿，而采用分立器件搭建的钳位电路不仅占用巨大板面积，还会推高整体BOM成本。
为了从根本上攻克高压浪涌与大压差重载散热的供电痛点，作为矽力杰官方授权代理商，佰祥电子FAE团队本期为您从底层拓扑与热设计的硬核维度，深度剖析一款专为极限高压打造的异步降压稳压器 —— 矽力杰 SY8512。
一、跨越百伏门槛：宽压输入与2A强劲输出的完美结合
SY8512 是一款打破常规电压限制的工业级高压电源控制器。它原生支持 4.5V 到 100V 的极限宽输入环境，不仅具备极高的电压冗余度来消化总线浪涌，更在极其紧凑的贴片封装内实现了 2A 的连续电流输出能力，一举解决了“高耐压芯片往往输出电流小”的行业难题。
二、五大硬核技术剖析，直击超高压电源设计底层痛点
1.100V极限耐压工艺，构筑免TVS的坚固防线 面对恶劣的工业或车载电网，SY8512展现出了极度强悍的抗雪崩击穿能力：
(1)支持高达100V的超宽输入电压范围，轻松向下兼容并覆盖绝大多数主流电源总线。
(2)极高的耐压余量彻底打消了硬件开发中关于高压尖峰击穿芯片的顾虑。
(3)允许工程师在设计时大幅缩减输入端昂贵的大功率瞬态电压抑制器（TVS），在提升系统MTBF（平均无故障时间）的同时显著优化成本。
2.175mΩ低导通阻抗，破解百伏转低压的发热魔咒 将100V或72V的母线电压直接降至5V或12V，极大的压差在2A重载下是对芯片内阻及封装散热的终极考验：
(1)芯片内部集成了经过特殊耐压优化的高侧 N 沟道主功率 MOSFET。

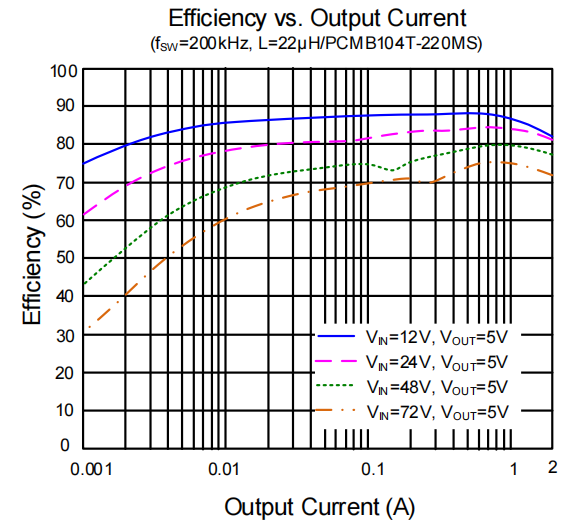

(2)其导通电阻（RDS(ON)）典型值被极力控制在175mΩ，有效降低了开关与导通损耗。
(3)搭配 SO8E 封装底部的大面积裸露散热焊盘（Exposed Pad），热量可直接传导至PCB地平面，确保系统在密闭机箱内依然保持冷酷运行。
3.自适应COT控制架构，重塑极速动态响应 在“百伏转低压”的巨大压差下，极小的占空比（Duty Cycle）往往导致传统电压型或电流型环路响应迟缓甚至失稳：

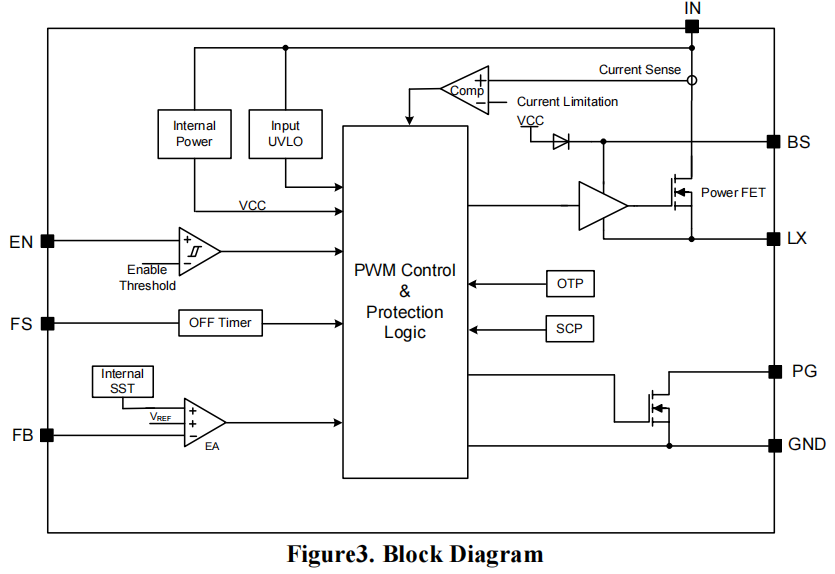

(1)SY8512摒弃了传统的内部误差放大器补偿网络，采用矽力杰先进的自适应恒定关断时间（COT）电流模式控制架构。

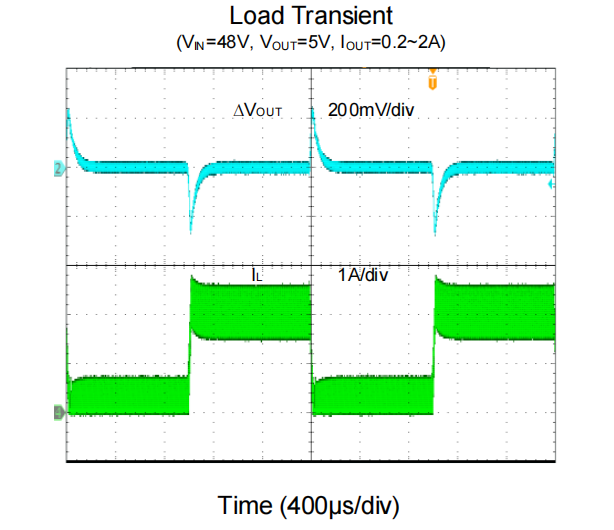

(2)该架构具备极高的闭环带宽，在负载电流发生剧烈阶跃跳变时，能够以几乎零延迟的方式快速调整占空比。
(3)不仅有效抑制了输出电压的过冲与跌落，且外围无需复杂的RC补偿网络，极大降低了环路调试的复杂性。
4.100kHz-1MHz宽频可调，灵活攻克EMI难题 在高压开关电源设计中，频率的选择是效率、电感体积与电磁干扰（EMI）博弈的关键：

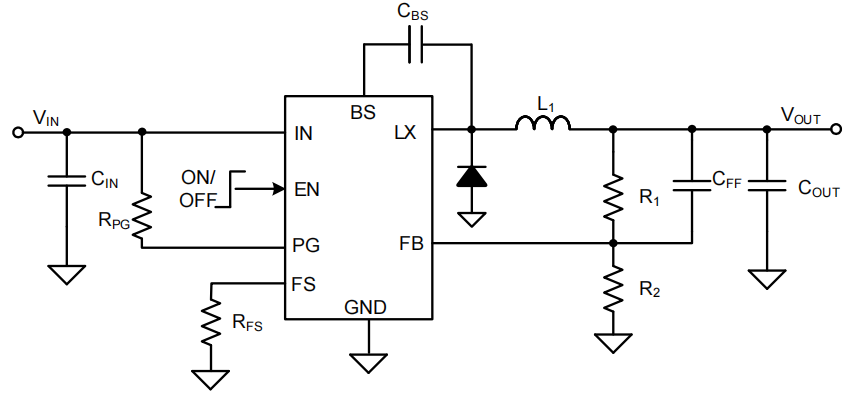

(1)SY8512并非采用僵化的固定频率设计，而是允许工程师通过单颗外部电阻进行线性编程。
(2)开关频率可在100kHz至1MHz的宽泛区间内自由设定。
(3)这为避开系统敏感频段、减小磁性元器件体积以及优化 EMI 传导与辐射测试提供了极大的调试空间。
5.全景故障防御与精密基准，守护全天候运行 在复杂的严苛环境中，异常短路和后级精密供电要求不可忽视：
(1)内部集成精度高达0.8V ±1%的参考电压基准源，彻底消除输出电压随温度或波动的端点漂移。
(2)配备逐周期峰值电流限制（Cycle-by-Cycle Peak Current Limit），精准拦截瞬态过流，防止电感磁饱和。
(3)支持智能打嗝模式（Hic-cup Mode）输出短路保护，在极端死短路时进入极低功耗间歇重启状态，故障移除后自动平滑恢复。
总结与全方位技术赋能
SY8512 通过 100V 的极限耐压突破、175mΩ的低内阻热优化以及自适应 COT 控制技术，成功解决了超高压输入、大电流输出场景下的效率、发热与动态响应矛盾。它是两轮电动车、通信设备后级降压以及工业控制主板的硬核之选。
