100V极限耐压与3A强劲动力：矽力杰SY8513降压控制架构与底层热设计深度解析
在两轮电动车（48V/60V/72V平台）、微基站射频供电（RRU）以及汽车电子的48V系统中，电源总线环境异常险恶。电机急停产生的反电动势或抛负载（Load Dump）瞬态尖峰，往往能让母线电压瞬间击穿常规的60V/80V降压芯片。同时，随着后级计算模块与通信外设功耗的飙升，系统对降压主控的电流输出能力提出了更严苛的要求。
为了从根本上攻克高压浪涌与大电流重载散热的双重供电痛点，作为矽力杰官方授权代理商，佰祥电子FAE团队本期为您从底层拓扑与热设计的硬核维度，深度剖析一款专为极限高压大功率场景打造的异步降压稳压器 —— 矽力杰 SY8513。
一、跨越百伏门槛：宽压输入与3A强劲输出的完美结合

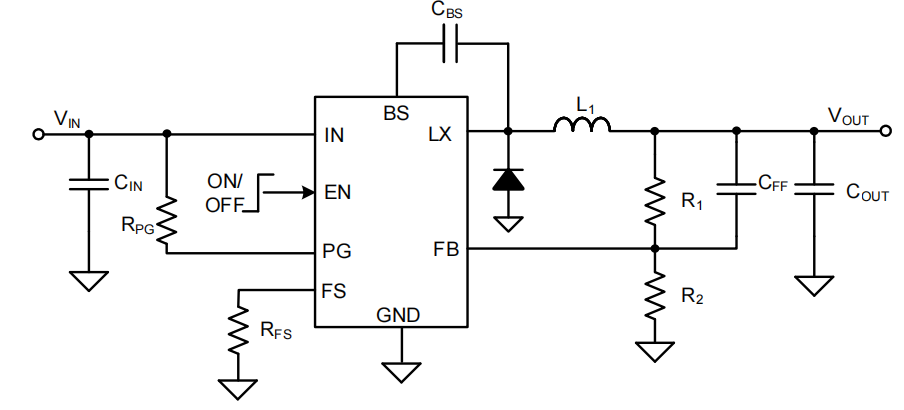

SY8513 是一款打破常规电压与功率限制的工业级高压电源控制器。它原生支持 4.5V 到 100V 的极限宽输入环境，不仅具备极高的电压冗余度来消化总线浪涌，更在紧凑的封装内实现了高达 3A 的连续电流输出能力，彻底解决了“高耐压芯片往往带载能力弱”的行业设计瓶颈。
二、八大硬核技术剖析，直击超高压大电流电源设计痛点
1.100V极限耐压工艺：构筑免TVS的坚固防线
面对恶劣的工业或车载电网，SY8513展现出了极度强悍的抗雪崩击穿能力：
(1)支持高达100V的超宽输入电压范围，轻松向下兼容并覆盖绝大多数主流电源总线。
(2)极高的耐压余量彻底打消了硬件开发中关于高压尖峰引发EOS击穿的顾虑。
(3)允许工程师在设计时大幅缩减输入端昂贵的大功率瞬态电压抑制器（TVS），在提升系统MTBF的同时显著优化BOM成本。
2.3A大电流持续输出：完美适配高功率负载需求
与同系列小电流版本不同，SY8513专为大功耗节点设计：
(1)强悍的内部功率架构，使其能够在全温度范围内稳定提供3A的连续输出电流。
(2)充沛的动力储备，使其不仅能驱动普通的MCU，更能轻松胜任大功率通信模组、多路传感器网络或电机驱动前级的供电任务。
(3)避免了为了满足电流需求而被迫采用昂贵且复杂的控制器加外置MOSFET的方案。
3.150mΩ极低导通阻抗：破解百伏转低压的发热魔咒
将100V或72V的母线电压直接降至5V，极大的压差在3A重载下是对芯片内阻及封装散热的终极考验：
(1)芯片内部集成了经过特殊耐压优化的高侧 N 沟道主功率 MOSFET。

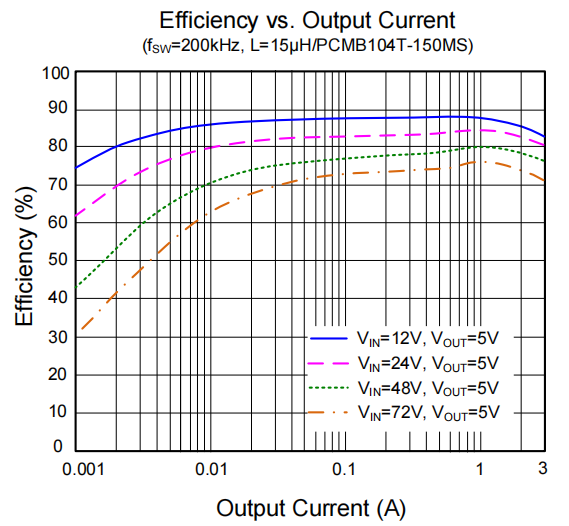

(2)其导通电阻（RDS(ON)）典型值被极力控制在150mΩ，大幅降低了高压差下的导通与开关损耗。
(3)搭配 SOP8E 封装底部的大面积裸露散热焊盘（Exposed Pad），热量可直接传导至PCB地平面，确保系统在密闭机箱内依然保持冷酷运行。
4.自适应COT控制架构：重塑极速动态响应
在“百伏转低压”的巨大压差下，极小的占空比（Duty Cycle）往往导致传统电压型或电流型环路响应迟缓甚至失稳：

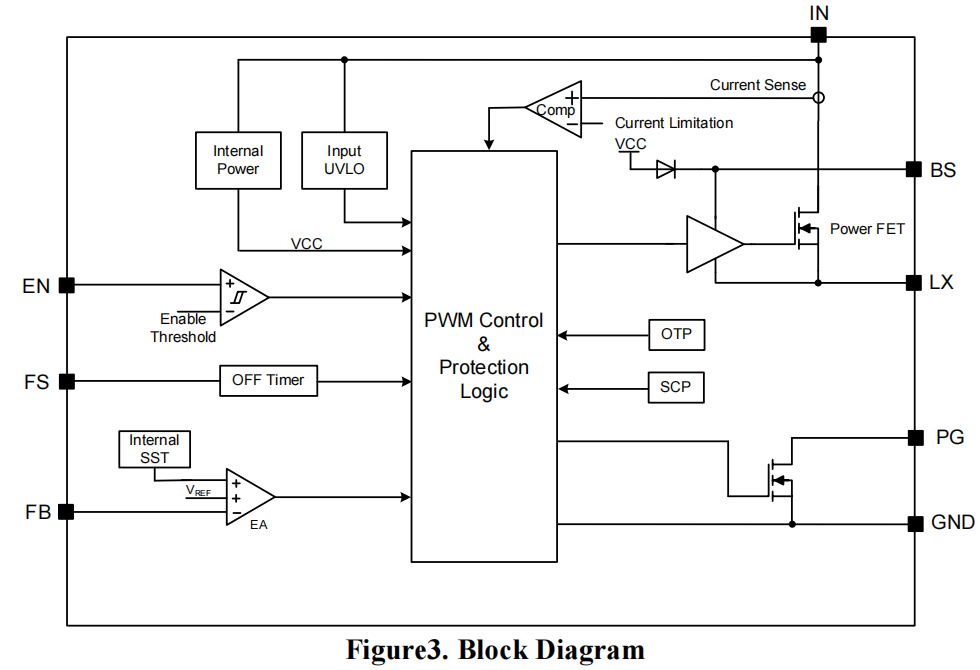

(1)SY8513摒弃了传统的内部误差放大器补偿网络，采用矽力杰先进的自适应恒定关断时间（COT）电流模式控制架构。

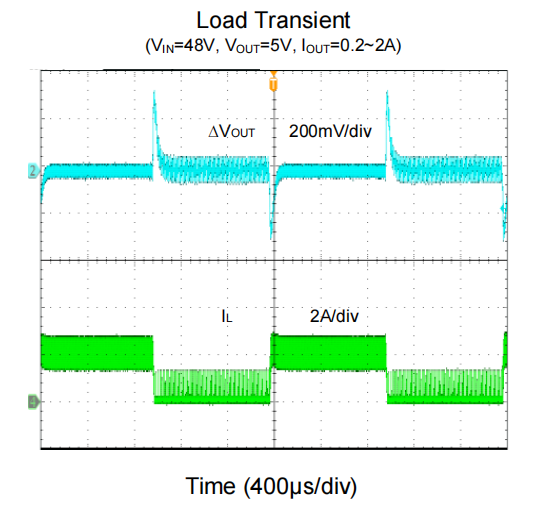

(2)该架构具备极高的闭环带宽，在负载电流发生剧烈阶跃跳变时，能够以几乎零延迟的方式快速调整占空比。
(3)有效抑制了输出电压的过冲与跌落，且外围无需复杂的RC补偿网络，极大降低了环路调试的复杂性。
5.100kHz-500kHz宽频可调：灵活攻克EMI难题
在大功率高压开关电源设计中，频率的选择是效率、电感体积与电磁干扰（EMI）博弈的关键：
(1)SY8513并非采用僵化的固定频率设计，而是允许工程师通过单颗外部电阻进行线性编程。
(2)开关频率可在100kHz至500kHz的宽泛区间内自由设定。
(3)这为避开系统敏感频段、减小磁性元器件体积以及优化 EMI 传导与辐射测试提供了极大的调试空间。
6.内部精准软启动：驯服百伏级开机浪涌
在高达70V甚至100V的母线上进行硬开机，产生的浪涌电流对后级是毁灭性的：
(1)SY8513内部集成了高可靠性的软启动（Soft-start）电路。
(2)在上电瞬间，强制控制输出电压和电感电流平滑、缓慢地爬升。
(3)彻底消除了开机瞬间可能拉低输入总线或击穿输出电容的巨大Inrush Current。
7.0.8V医用级基准源：杜绝后级电压漂移
后级的高精度计算核心与ADC采样电路对供电电压的绝对精度有着严苛要求：
(1)SY8513内部集成了一个精度高达0.8V ±1%的参考电压基准源。
(2)无论输入总线电压如何在4.5V到100V之间剧烈波动，或环境温度如何恶劣变化。
(3)它都能从源头上确保最终反馈调节的输出电压稳如泰山，消除端点漂移隐患。
8.全景故障防御矩阵：打嗝保护与逐周期限流
在复杂的严苛环境中，异常短路时有发生，SY8513为此构建了堡垒级的底层保护：
(1)配备逐周期峰值电流限制（Cycle-by-Cycle Peak Current Limit），精准拦截瞬态过流，防止电感发生致命的磁饱和。
(2)支持智能打嗝模式（Hic-cup Mode）输出短路保护。
(3)在遭遇极端死短路时，芯片自动停止高频开关并进入极低功耗的间歇重启状态，待故障移除后自动平滑恢复正常输出。
总结与全方位技术赋能
SY8513 通过 100V 的极限耐压突破、3A的强悍动力输出、150mΩ的低内阻热优化以及自适应 COT 控制技术，成功解决了超高压输入、大电流输出场景下的效率、发热与动态响应矛盾。它是两轮电动车、大功率通信设备后级降压以及工业控制主板的硬核之选。
作为您的坚实后盾，佰祥电子不仅提供货源稳定、品质可靠的原装正品矽力杰芯片。我们的专业 FAE 团队更将依托多年的高压大功率电源实战经验，为您提供从前期的芯片降额评估、高压原理图审查、PCB 高压爬电距离走线指导，到后期环路交叉频率测试与 EMI 辐射优化的全方位技术赋能。佰祥电子致力于全程护航您的高压电源项目高效推进，一次性通过严苛的系统级可靠性验证。
