突破算力供电瓶颈：SY8810单芯片15A大电流与I²C数字调压全景拆解
导语：
在边缘计算SoC、高速光模块（如QSFP-DD）以及企业级SSD的主板设计中，核心处理器的供电轨正面临着极其苛刻的物理学挑战。随着先进制程工艺不断演进，算力核心的运行电压被无情地压缩至1V甚至0.6V的极低水位，但随之而来的却是动辄10A以上的恐怖电流吞吐。面对“超低压、超大电流”与“极限空间”的双重工程夹击，传统的庞大多相电源架构不仅成本高昂，更绝对无法塞进光模块的狭小空间内。
作为深耕电源管理领域的专业团队与矽力杰官方授权代理商，佰祥电子不仅为您提供稳定可靠的原装正品芯片，更致力于从底层原理出发，协助工程师跨越设计鸿沟。本期，佰祥电子FAE团队将为您深度拆解矽力杰 SY8810 工业级大电流同步降压稳压器，看看它是如何将15A的澎湃动力、智能数字控制与远端采样技术完美压缩的。
挑战热力学极限：
QFN3x3封装里的15A峰值引擎 将十几安培的巨量电流强行塞进一颗极小的贴片芯片中，最致命的工程瓶颈就是导通损耗带来的热失控。一旦触碰温度阈值，芯片就会降频甚至导致整机宕机。SY8810交出了一份极其硬核的热力学答卷。它在仅有3mm x 3mm的QFN极微缩封装内，直接集成了经过深度工艺优化的上下侧功率MOSFET。其导通电阻被疯狂压榨到了惊人的12mΩ（高侧）和6mΩ（低侧）。极其强悍的超低内阻表现，使其不仅能轻松维持12A的连续高强度输出，更能在处理器核心全功率爆发的瞬间，稳稳扛住高达15A的峰值尖峰电流，彻底消除了重载下的热瓶颈。

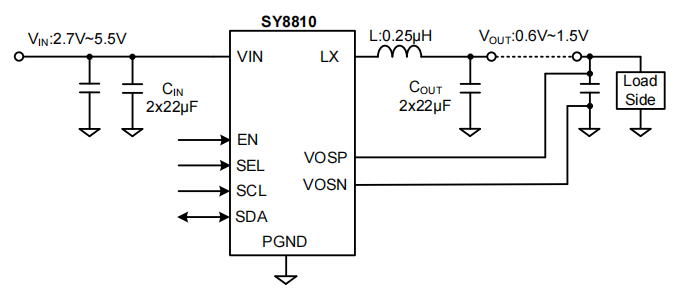

图一：高度集成化，支持I²C调压与远端采样的12A级算力供电实战原理图
碾压走线压降：
Remote Sense远端采样的绝对精准 做大电流核心电源的工程师都踩过走线压降（IR Drop）的暗坑。当12A的巨量电流流过PCB铜箔时，哪怕走线只有区区几毫欧的寄生电阻，也会毫无察觉地吃掉几十毫伏的电压。对于要求极高供电精度的核心计算芯片来说，这几十毫伏的误差是致命的。为了从底层根除走线压降的顽疾，SY8810引入了通常只在昂贵的多相控制器上才会配备的远端采样（Remote Sensing）技术。它的反馈引脚不再从芯片的输出电感端就近取电，而是直接跨越长长的PCB走线，贴在算力负载的供电管脚处进行精准采样。这种设计相当于建立了一条直达专线，无论中间的铺铜压降有多大，SY8810都能实时进行主动的动态补偿，确保核心吃到的电压分毫不差。

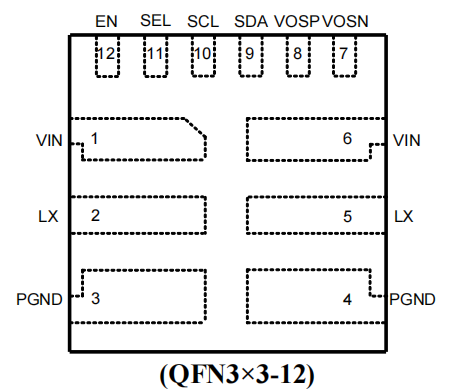

图二：极限微缩，高功率密度下的QFN-12引脚布局与底部大面积散热设计
打破固化供电：
I²C数字调压与动态功耗管理 现代高算力SoC早已告别了固定电压跑全局的时代。为了平衡极限性能与整体发热，系统需要根据实时的算力负载动态调节核心电压。传统的外部电阻分压调压方式根本无法满足这种毫秒级的智能切换。

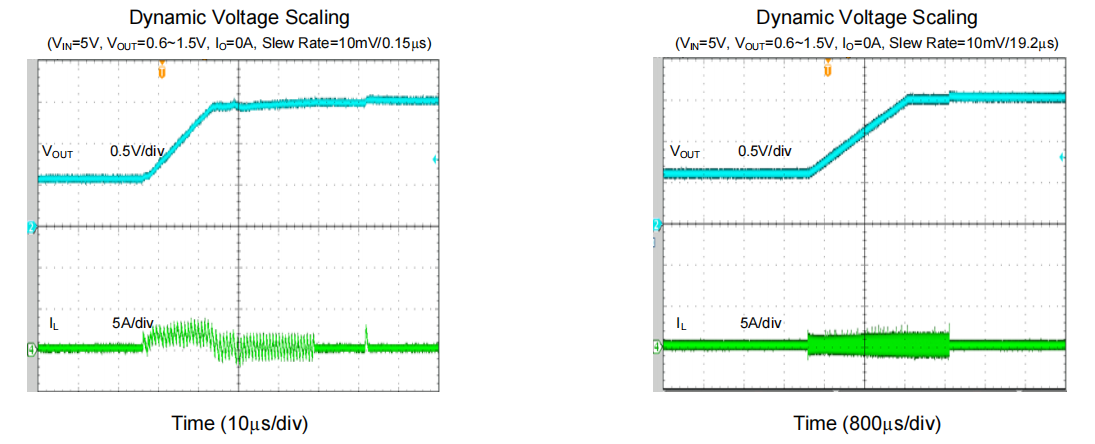

SY8810在纯模拟的大电流架构中开创性地融入了智能数字大脑。它内置了标准的高速I²C总线接口，允许主控MCU在设备运行过程中，以10mV为极细微的步进精度，在0.6V至1.5V的宽泛区间内对核心电压进行实时在线调节。

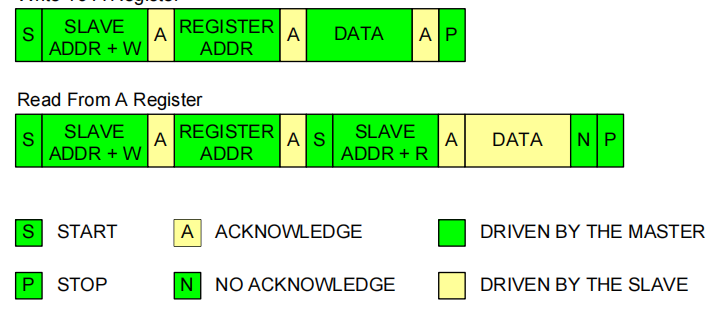

图三：底层数字逻辑，SY8810 标准 I²C 高速数据传输与寄存器读写时序
这种机制不仅让系统能够轻松实现超频加压与休眠降耗的无缝切换，更大幅精简了外围复杂的调压电阻网络。配合芯片内部高达1.5MHz的伪恒定开关频率，其闭环控制带宽被推向了极致。当接收到调压指令或面临突发负载时，SY8810的瞬态响应速度达到了微秒级，瞬间抹平电压毛刺，确保了算力切换过程中的绝对平滑。

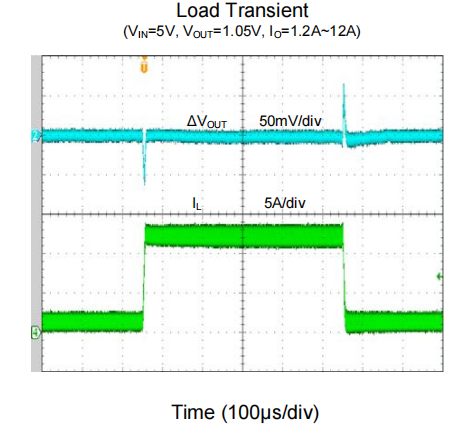

图四：极速响应，12A大负载瞬态阶跃跳变下的输出电压实测波形
极致体积压缩与全景热力学防御：
得益于1.5MHz的极高开关频率，SY8810极大压缩了外围储能器件的物理体积。硬件工程师仅需搭配极小尺寸的0.25µH贴片电感以及区区两颗22µF的多层陶瓷电容，即可构建出极其平稳的大电流供电网络。同时，为了兼顾轻载能效，芯片支持自动在PWM与PFM模式间无缝切换，大幅削减了待机状态下的开关损耗，使得整个系统在微安级负载下依然能保持极高的转换效率。

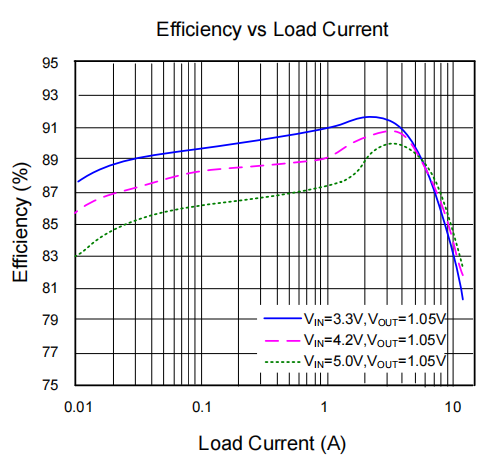

图六：大电流极限输出与多路输入电压条件下的高能效转换实测表现
在大电流供电中，稳定的高压与热管理同样决定了系统的生死。SY8810内部配置了高可靠性的软启动机制与短路打嗝保护。更为关键的是，为了让15A的峰值热量顺利散出，规格书给出了极其严谨的覆铜指导。大面积的PGND铺铜与密集的散热过孔，是保证这款微缩引擎全速运转的物理基石。

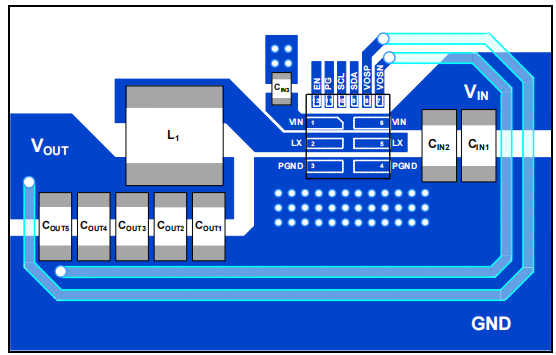

图七：官方硬核指导，大电流覆铜与敏感高频走线的抗干扰 PCB 布局方案
总结：
SY8810以其极其罕见的“15A峰值爆发+远端采样补偿+I²C数字调压”底层技术矩阵，在3x3mm的微缩尺寸内成功化解了现代边缘算力设备面临的超低压、超大电流与智能温控三重供电矛盾。它是大功率光模块、企业级固态硬盘以及高性能AI边缘计算盒的绝对破局之选。
大电流高频开关电源的稳定落地绝非简单的连线敷铜。从底层大电流回路的开尔文连接法则、I²C数字走线的抗干扰隔离，到大电流覆铜的热仿真布局，每一个底层细节都关乎着昂贵主芯片的生死存亡。佰祥电子技术团队深刻理解工程师在极限项目交付中的痛点，未来我们将持续为您带来更多前沿的芯片拆解与实战选型参考，与广大硬件工程师并肩攻克复杂的算力供电设计难题。
